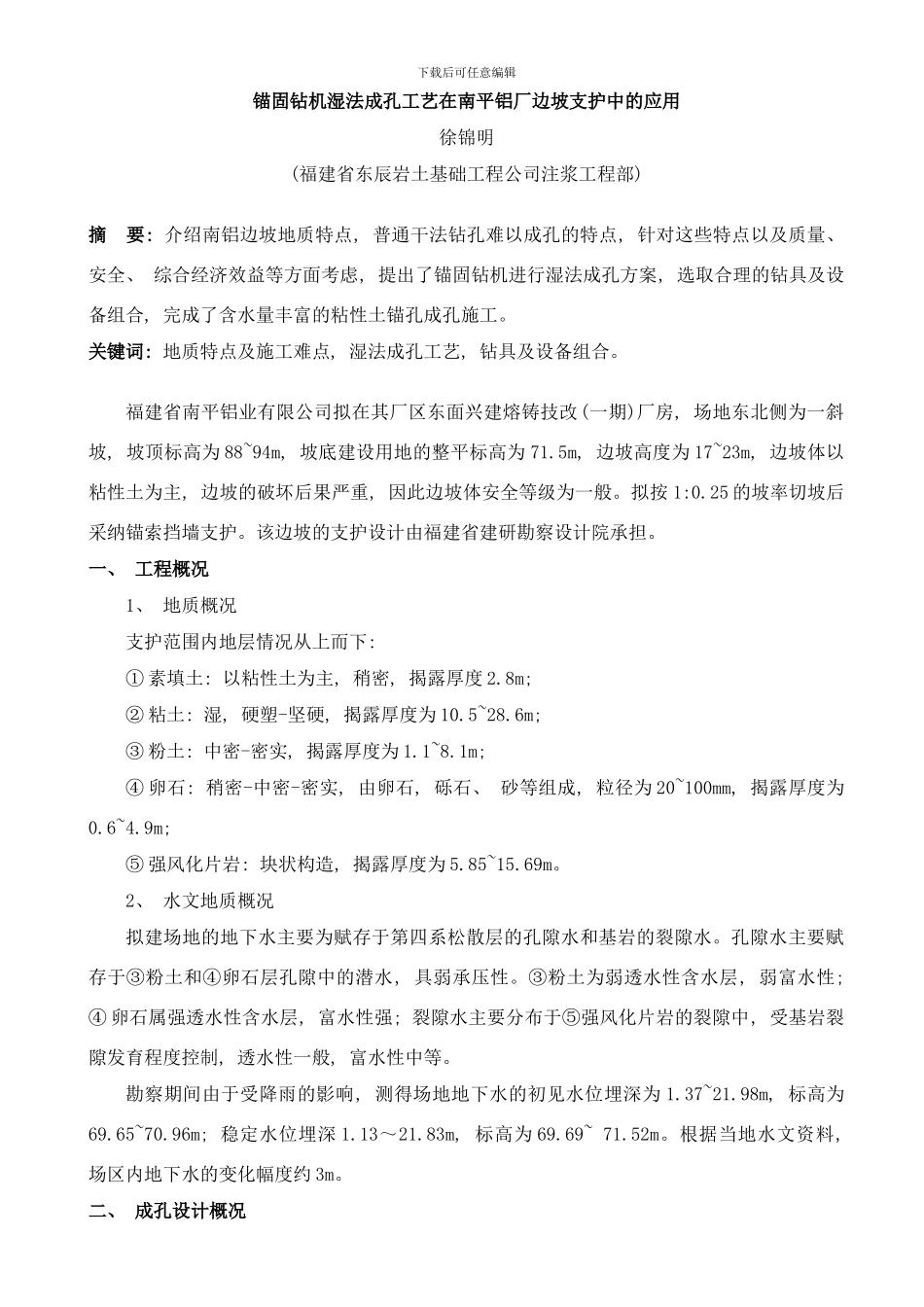

锚固钻机湿法成孔工艺样本_第1页
1/7

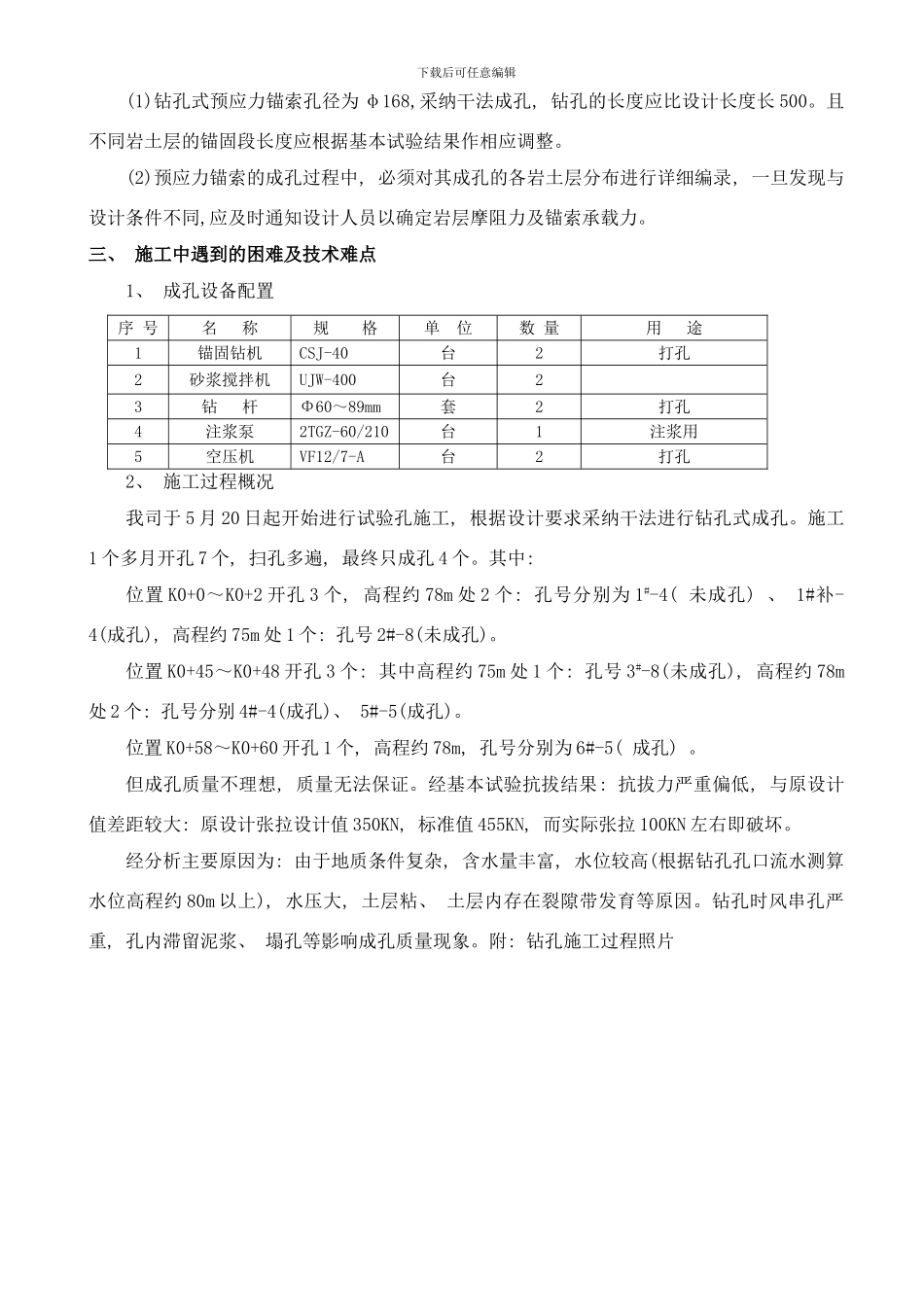

锚固钻机湿法成孔工艺样本_第2页
2/7

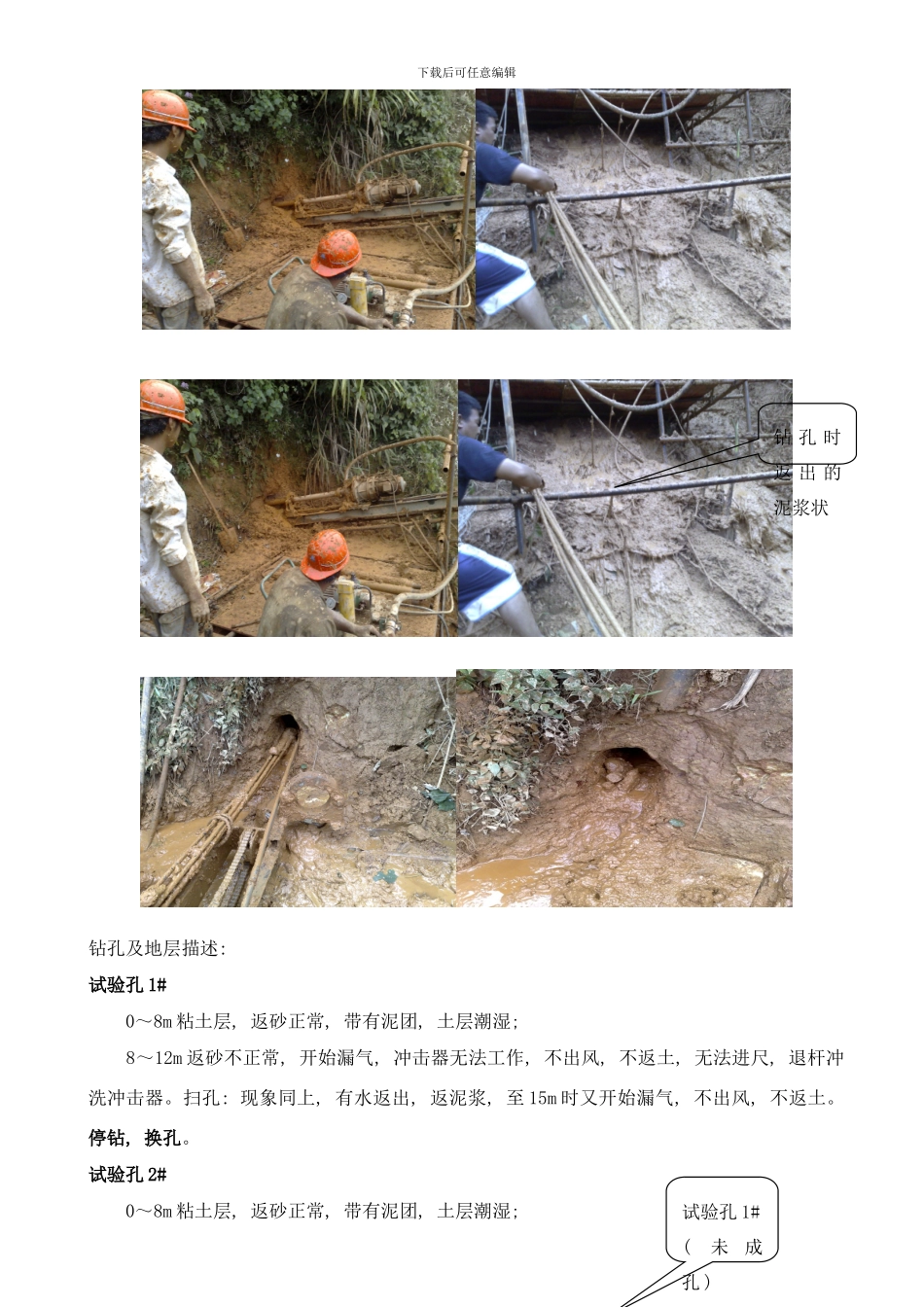

锚固钻机湿法成孔工艺样本_第3页
3/7
下载后可任意编辑锚固钻机湿法成孔工艺在南平铝厂边坡支护中的应用徐锦明(福建省东辰岩土基础工程公司注浆工程部)摘 要: 介绍南铝边坡地质特点, 普通干法钻孔难以成孔的特点, 针对这些特点以及质量、 安全、 综合经济效益等方面考虑, 提出了锚固钻机进行湿法成孔方案, 选取合理的钻具及设备组合, 完成了含水量丰富的粘性土锚孔成孔施工。关键词: 地质特点及施工难点, 湿法成孔工艺, 钻具及设备组合。福建省南平铝业有限公司拟在其厂区东面兴建熔铸技改(一期)厂房, 场地东北侧为一斜坡, 坡顶标高为 88~94m, 坡底建设用地的整平标高为 71.5m, 边坡高度为 17~23m, 边坡体以粘性土为主, 边坡的破坏后果严重, 因此边坡体安全等级为一般。拟按 1:0.25 的坡率切坡后采纳锚索挡墙支护。该边坡的支护设计由福建省建研勘察设计院承担。一、 工程概况1、 地质概况支护范围内地层情况从上而下: ① 素填土: 以粘性土为主, 稍密, 揭露厚度 2.8m; ② 粘土: 湿, 硬塑-坚硬, 揭露厚度为 10.5~28.6m; ③ 粉土: 中密-密实, 揭露厚度为 1.1~8.1m; ④ 卵石: 稍密-中密-密实, 由卵石, 砾石、 砂等组成, 粒径为 20~100mm, 揭露厚度为0.6~4.9m; ⑤ 强风化片岩: 块状构造, 揭露厚度为 5.85~15.69m。2、 水文地质概况拟建场地的地下水主要为赋存于第四系松散层的孔隙水和基岩的裂隙水。孔隙水主要赋存于③粉土和④卵石层孔隙中的潜水, 具弱承压性。③粉土为弱透水性含水层, 弱富水性; ④ 卵石属强透水性含水层, 富水性强; 裂隙水主要分布于⑤强风化片岩的裂隙中, 受基岩裂隙发育程度控制, 透水性一般, 富水性中等。勘察期间由于受降雨的影响, 测得场地地下水的初见水位埋深为 1.37~21.98m, 标高为69.65~70.96m; 稳定水位埋深 1.13~21.83m, 标高为 69.69~ 71.52m。根据当地水文资料, 场区内地下水的变化幅度约 3m。二、 成孔设计概况下载后可任意编辑(1)钻孔式预应力锚索孔径为 φ168,采纳干法成孔, 钻孔的长度应比设计长度长 500。且不同岩土层的锚固段长度应根据基本试验结果作相应调整。(2)预应力锚索的成孔过程中, 必须对其成孔的各岩土层分布进行详细编录, 一旦发现与设计条件不同,应及时通知设计人员以确定岩层摩阻力及锚索承载力。三、 施工中遇到的困难及技术难点1、 成孔设备配置序 号名 称规 格单 位数 量用 途1锚固钻机CSJ-40台2打孔2砂浆搅拌机UJW-400台23钻 杆Φ6...
