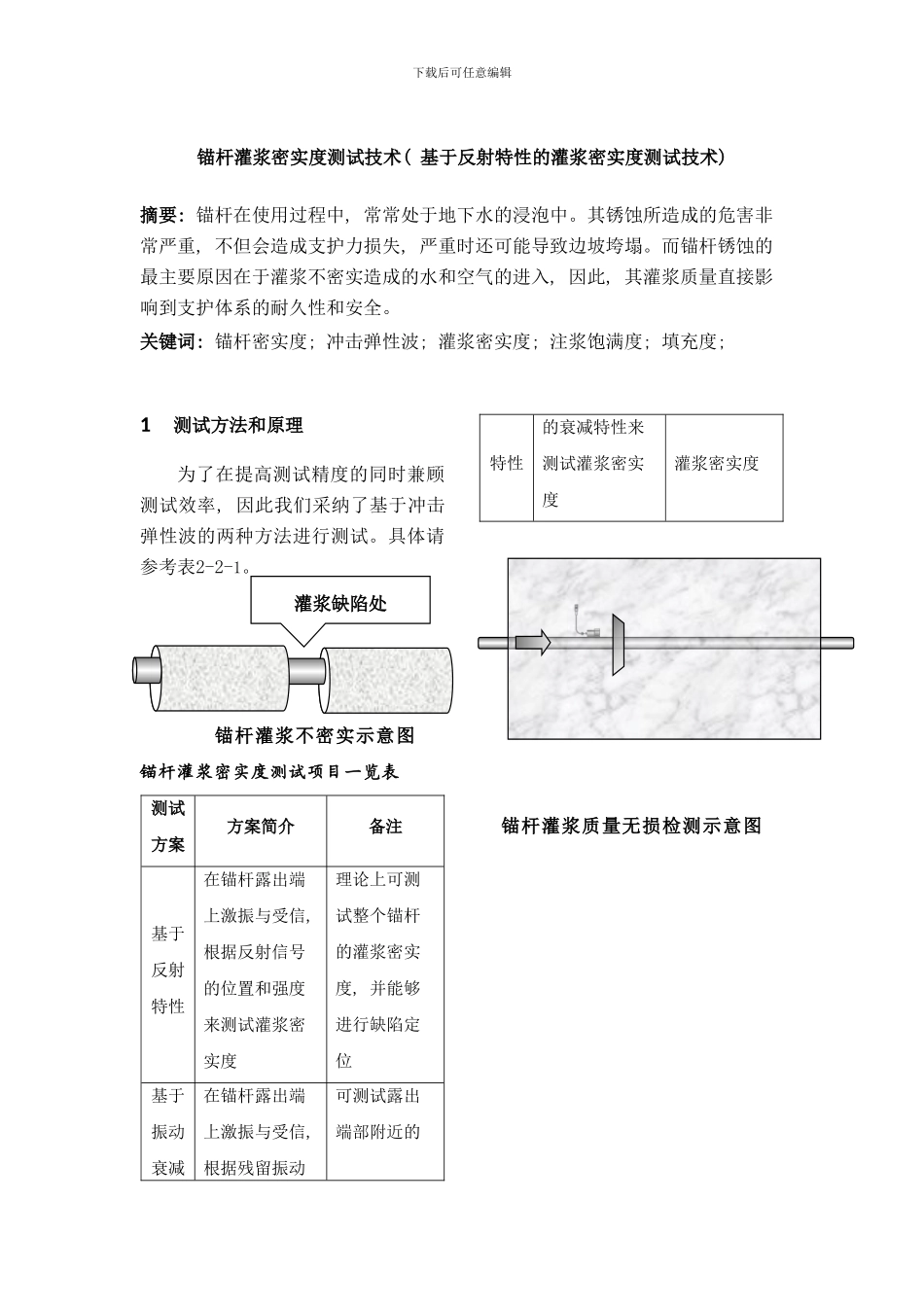

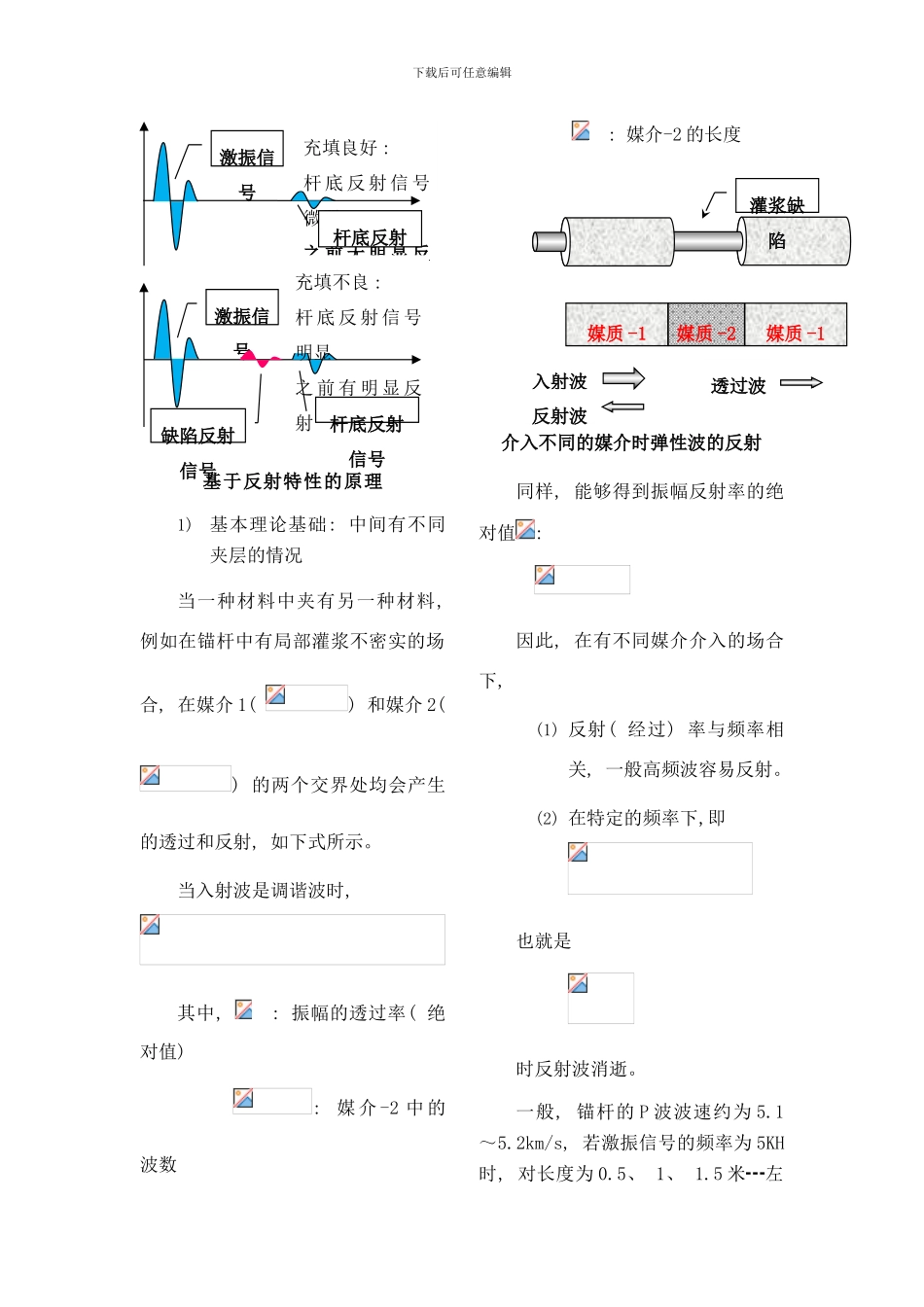

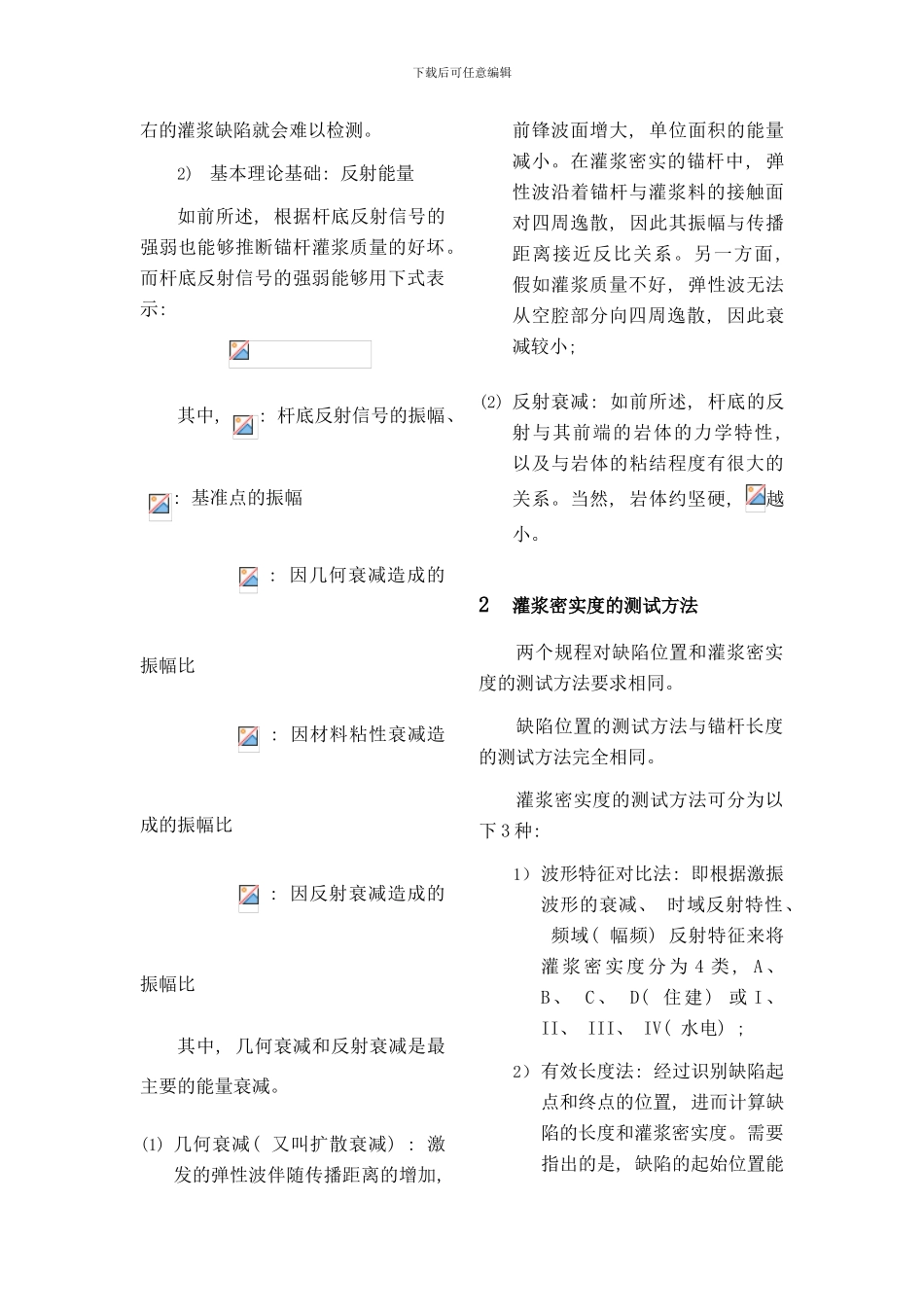

下载后可任意编辑锚杆灌浆密实度测试技术( 基于反射特性的灌浆密实度测试技术) 摘要: 锚杆在使用过程中, 常常处于地下水的浸泡中。其锈蚀所造成的危害非常严重, 不但会造成支护力损失, 严重时还可能导致边坡垮塌。而锚杆锈蚀的最主要原因在于灌浆不密实造成的水和空气的进入, 因此, 其灌浆质量直接影响到支护体系的耐久性和安全。关键词: 锚杆密实度; 冲击弹性波; 灌浆密实度; 注浆饱满度; 填充度; 1测试方法和原理为了在提高测试精度的同时兼顾测试效率, 因此我们采纳了基于冲击弹性波的两种方法进行测试。具体请参考表2-2-1。锚杆灌浆不密实示意图锚杆灌浆密实度测试项目一览表测试方案方案简介备注基于反射特性在锚杆露出端上激振与受信, 根据反射信号的位置和强度来测试灌浆密实度理论上可测试整个锚杆的灌浆密实度, 并能够进行缺陷定位基于振动衰减在锚杆露出端上激振与受信, 根据残留振动可测试露出端部附近的特性的衰减特性来测试灌浆密实度灌浆密实度锚杆灌浆质量无损检测示意图灌浆缺陷处下载后可任意编辑基于反射特性的原理1)基本理论基础: 中间有不同夹层的情况当一种材料中夹有另一种材料, 例如在锚杆中有局部灌浆不密实的场合, 在媒介 1( ) 和媒介 2( ) 的两个交界处均会产生的透过和反射, 如下式所示。当入射波是调谐波时, 其中, : 振幅的透过率( 绝对值) : 媒 介 -2 中 的波数 : 媒介-2 的长度介入不同的媒介时弹性波的反射同样, 能够得到振幅反射率的绝对值: 因此, 在有不同媒介介入的场合下, (1) 反射( 经过) 率与频率相关, 一般高频波容易反射。(2) 在特定的频率下,即也就是 时反射波消逝。一般, 锚杆的 P 波波速约为 5.1～5.2km/s, 若激振信号的频率为 5KH时, 对长度为 0.5、 1、 1.5 米┅左充填良好 : 杆 底 反 射 信 号微弱之 前 无 明 显 反射激振信号杆底反射信号充填不良 : 杆 底 反 射 信 号明显之 前 有 明 显 反射激振信号杆底反射信号缺陷反射信号媒质 -1媒质 -1媒质 -2入射波反射波透过波灌浆缺陷下载后可任意编辑右的灌浆缺陷就会难以检测。2)基本理论基础: 反射能量如前所述, 根据杆底反射信号的强弱也能够推断锚杆灌浆质量的好坏。而杆底反射信号的强弱能够用下式表示: 其中, : 杆底反射信号的振幅、 : 基准点的振幅 : 因几何衰减造成的振幅比 : 因材料粘性衰减造成的振幅比 : 因反射衰减造成的振幅比其...
