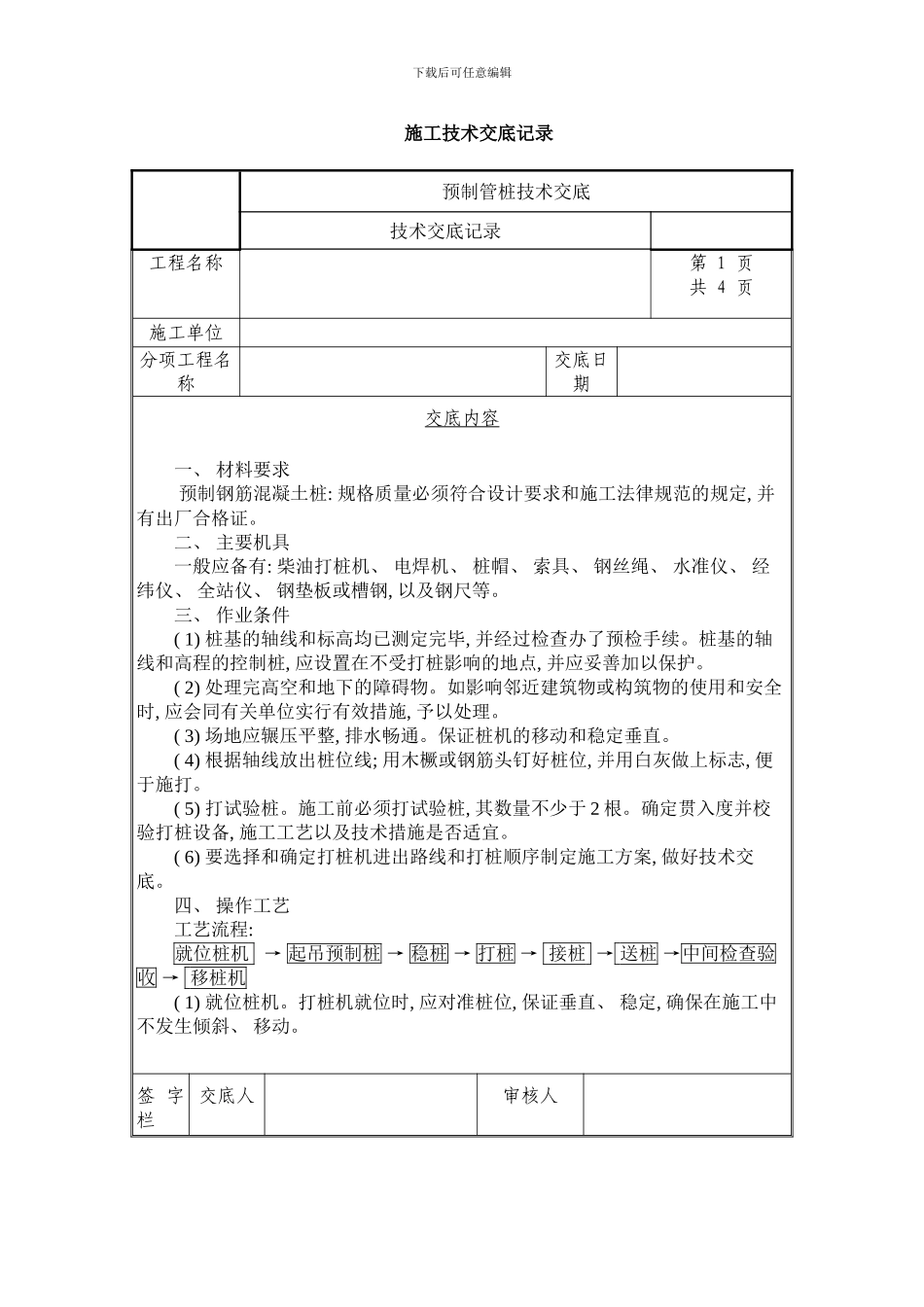

下载后可任意编辑施工技术交底记录预制管桩技术交底技术交底记录工程名称第 1 页共 4 页施工单位分项工程名称交底日期交底内容一、 材料要求 预制钢筋混凝土桩: 规格质量必须符合设计要求和施工法律规范的规定, 并有出厂合格证。二、 主要机具一般应备有: 柴油打桩机、 电焊机、 桩帽、 索具、 钢丝绳、 水准仪、 经纬仪、 全站仪、 钢垫板或槽钢, 以及钢尺等。三、 作业条件( 1) 桩基的轴线和标高均已测定完毕, 并经过检查办了预检手续。桩基的轴线和高程的控制桩, 应设置在不受打桩影响的地点, 并应妥善加以保护。( 2) 处理完高空和地下的障碍物。如影响邻近建筑物或构筑物的使用和安全时, 应会同有关单位实行有效措施, 予以处理。( 3) 场地应辗压平整, 排水畅通。保证桩机的移动和稳定垂直。( 4) 根据轴线放出桩位线; 用木橛或钢筋头钉好桩位, 并用白灰做上标志, 便于施打。( 5) 打试验桩。施工前必须打试验桩, 其数量不少于 2 根。确定贯入度并校验打桩设备, 施工工艺以及技术措施是否适宜。( 6) 要选择和确定打桩机进出路线和打桩顺序制定施工方案, 做好技术交底。四、 操作工艺工艺流程: 就位桩机 → 起吊预制桩 → 稳桩 → 打桩 → 接桩 → 送桩 →中间检查验收 → 移桩机( 1) 就位桩机。打桩机就位时, 应对准桩位, 保证垂直、 稳定, 确保在施工中不发生倾斜、 移动。签 字栏交底人审核人下载后可任意编辑施工技术交底记录技术交底记录工程名称第 2 页共 4 页施工单位分项工程名称交底日期( 2) 起吊预制桩。先拴好吊桩用的钢丝绳和索具, 然后应用索具捆绑住桩上端吊环附近处, 一般不宜超过 30cm, 再起动机器起吊预制桩。使桩尖垂直对桩位中心, 缓缓放下插入土中, 位置要准确; 再在桩顶扣好桩帽或桩箍, 即可除去索具。( 3) 稳桩。桩尖插入桩位后, 先用落距较小冷锤 1～2 次, 桩入土一定深度再使桩垂直稳定。10m 以内短桩可目测或用线锤双向校正; 10m 以上或打接桩必须用线锤或经纬仪的双向校正, 不得用目测。桩插入时垂直度偏差不得超过0．5％。( 4) 打桩。用落锤一或单动锤打桩时, 锤的最大落距不宜超过 1 米; 用柴油锤打桩时, 应使锤跳动正常。1) 打桩宜重锤低击, 锤重的选择应根据工程地质条件、 桩的类型、 结构、 密集程度及施工条件来选用。2) 打桩顺序根据基础的设计标高, 先深后浅; 依桩的规格宜先大后小, 先长后短...
