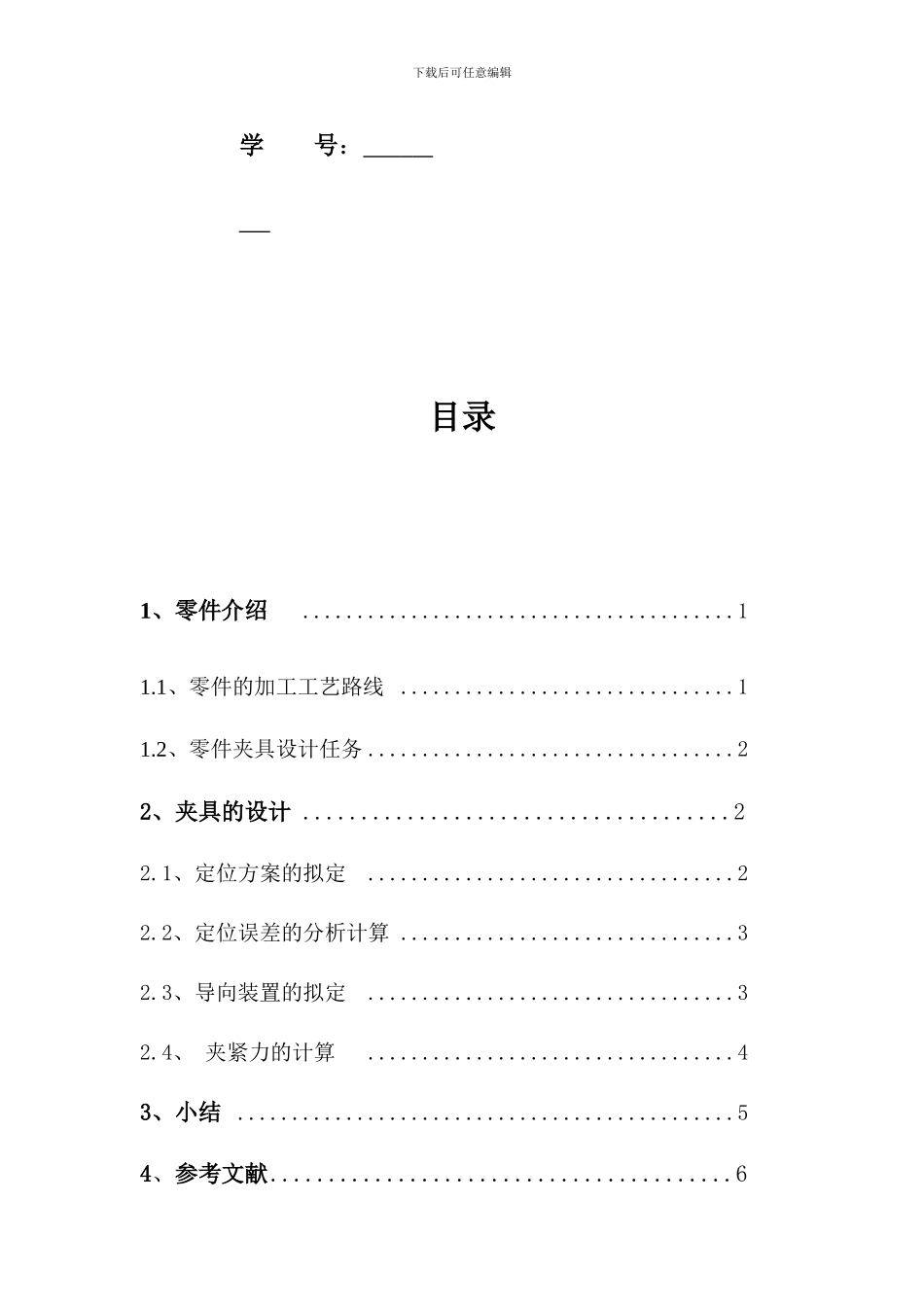

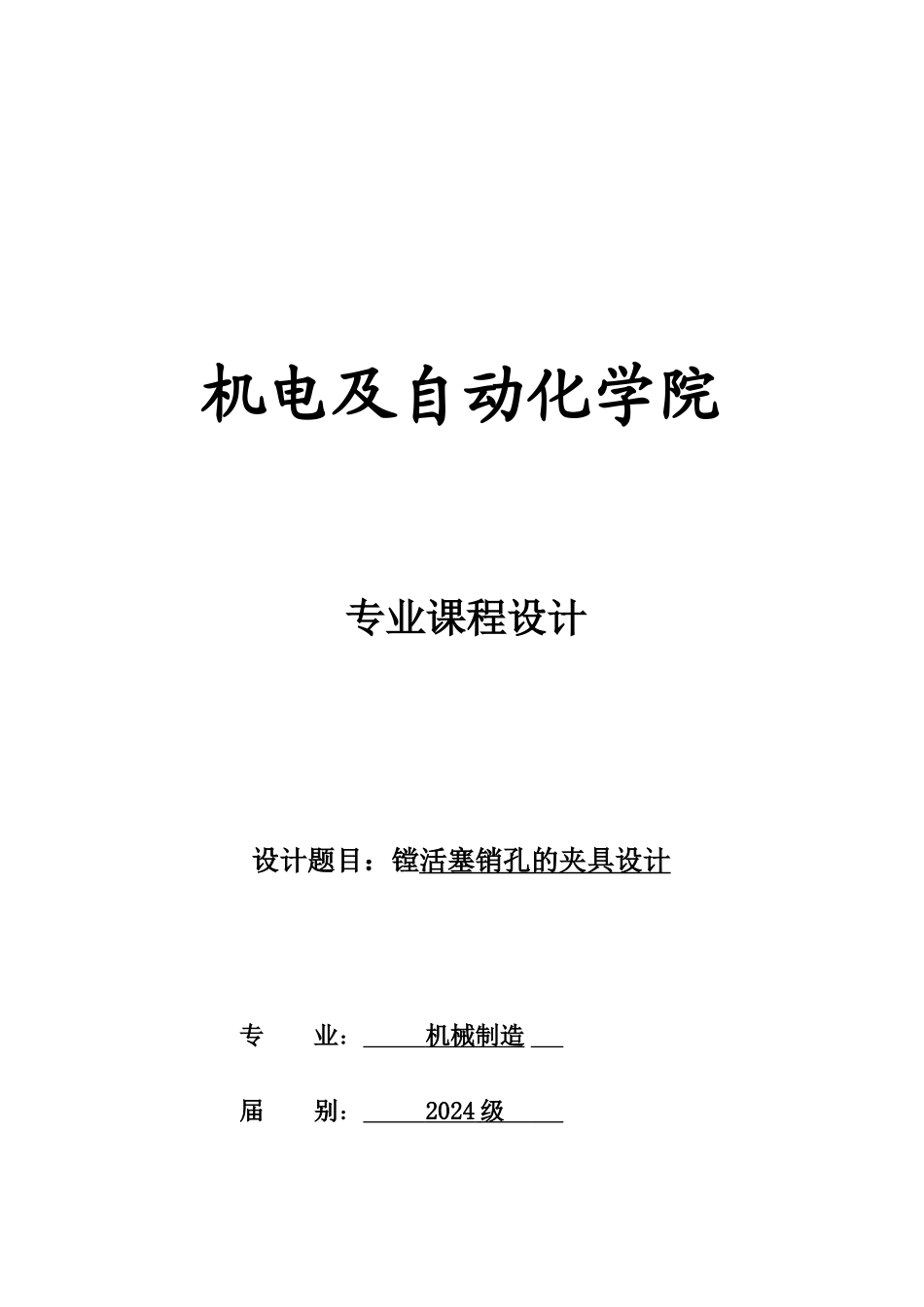

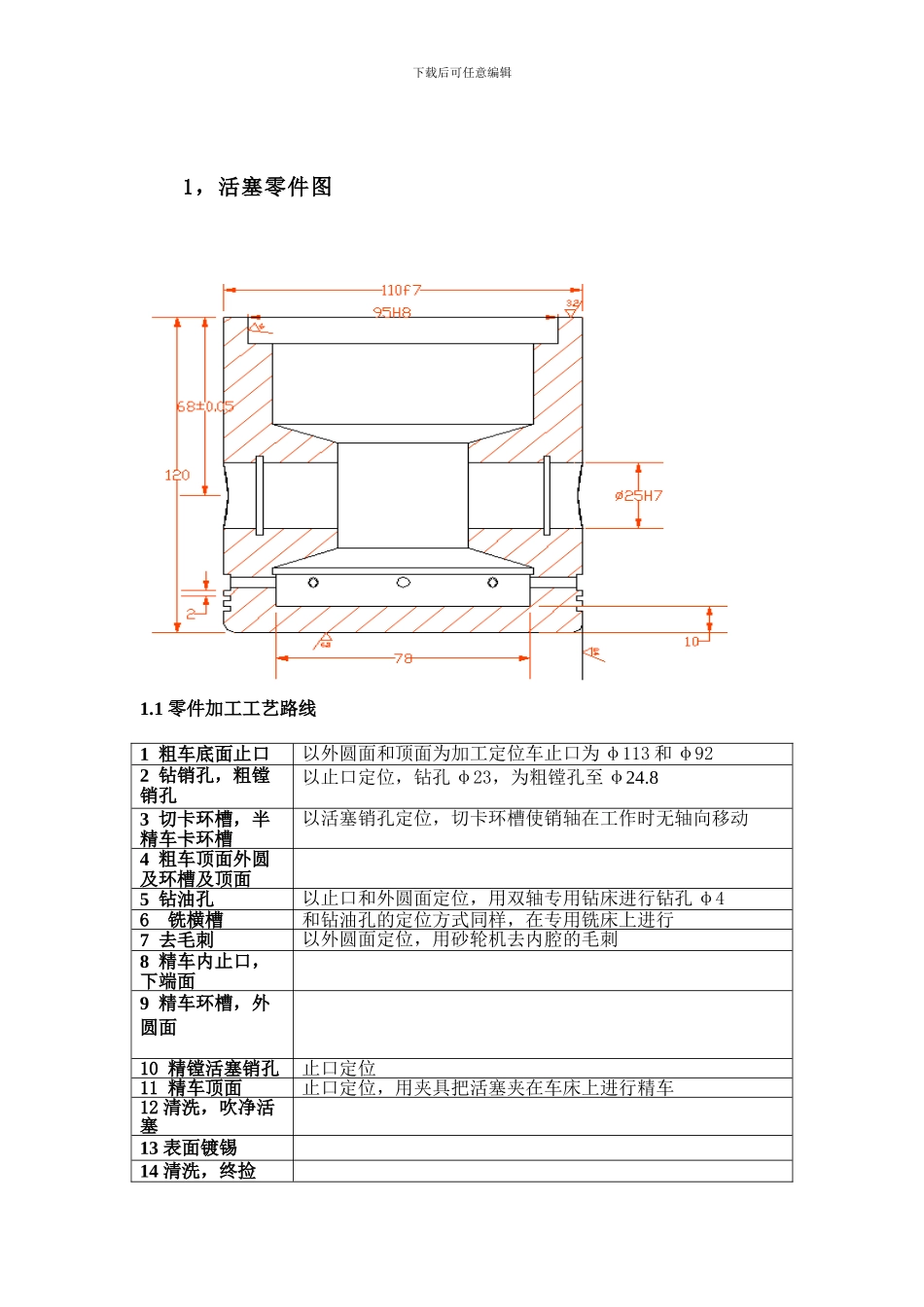

机电及自动化学院 专业课程设计 设计题目：镗活塞销孔的夹具设计专 业： 机械制造 届 别： 2024 级 下载后可任意编辑学 号： 目录1、零件介绍........................................11.1、零件的加工工艺路线 ...............................11.2、零件夹具设计任务 ..................................22、夹具的设计 .....................................22.1、定位方案的拟定..................................22.2、定位误差的分析计算 ...............................32.3、导向装置的拟定..................................32.4、 夹紧力的计算..................................43、小结 ..............................................54、参考文献........................................6下载后可任意编辑 1，活塞零件图 1.1 零件加工工艺路线1 粗车底面止口以外圆面和顶面为加工定位车止口为 φ113 和 φ922 钻销孔，粗镗销孔以止口定位，钻孔 φ23，为粗镗孔至 φ24.83 切卡环槽，半精车卡环槽以活塞销孔定位，切卡环槽使销轴在工作时无轴向移动4 粗车顶面外圆及环槽及顶面5 钻油孔 以止口和外圆面定位，用双轴专用钻床进行钻孔 φ46 铣横槽 和钻油孔的定位方式同样，在专用铣床上进行7 去毛刺以外圆面定位，用砂轮机去内腔的毛刺8 精车内止口，下端面9 精车环槽，外圆面 10 精镗活塞销孔止口定位11 精车顶面止口定位，用夹具把活塞夹在车床上进行精车12 清洗，吹净活塞13 表面镀锡14 清洗，终捡下载后可任意编辑1.2 零件夹具设计任务：设计第 10 道工序的夹具，即粗镗活塞销孔，采纳卧式镗床，查《机床夹具设计手册》表 4-6，采纳镗床 T68 进行加工。2 夹具设计 2.1 定位方案的拟定本次镗孔采纳活塞止口定位，属于一面一孔型的定位，一方面将凸台焊接在镗模底座上，将活塞套在凸台上，采纳过盈配合，这样就限制了活塞 5 个自由度（除 Z 方向转动外），在 Z 方向上的转动不限制，以便对刀时进行调节，然后加紧，之后进行加工。下载后可任意编辑2.2 误差分析 镗活塞销孔时，采纳止口定位。定位基准为止口处表面，设计基下载后可任意编辑准为裙部表面。两基准不重合，存在基准不重合误差，mm。而定位副制造不准确产生的误差则重要由调刀基准拟定，镗孔时对刀由镗套及衬套中心拟定，误差较小。所以定位误差 。2.3 导向装置的拟定 由于镗的是 25H7 的销孔...
