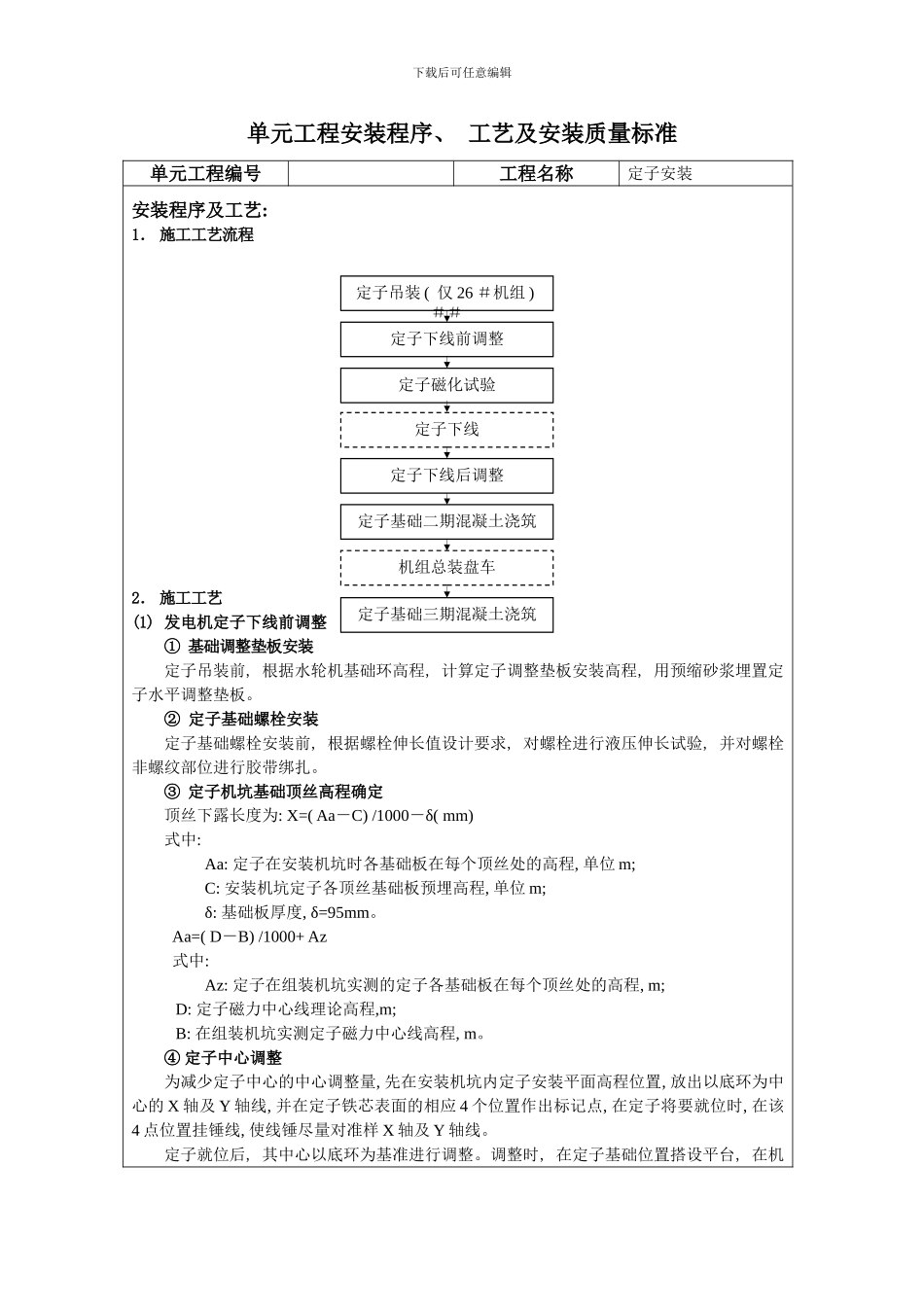

长江三峡右岸电站哈电工艺卡定子安装样本_第1页
1/3
长江三峡右岸电站哈电工艺卡定子安装样本_第2页
2/3

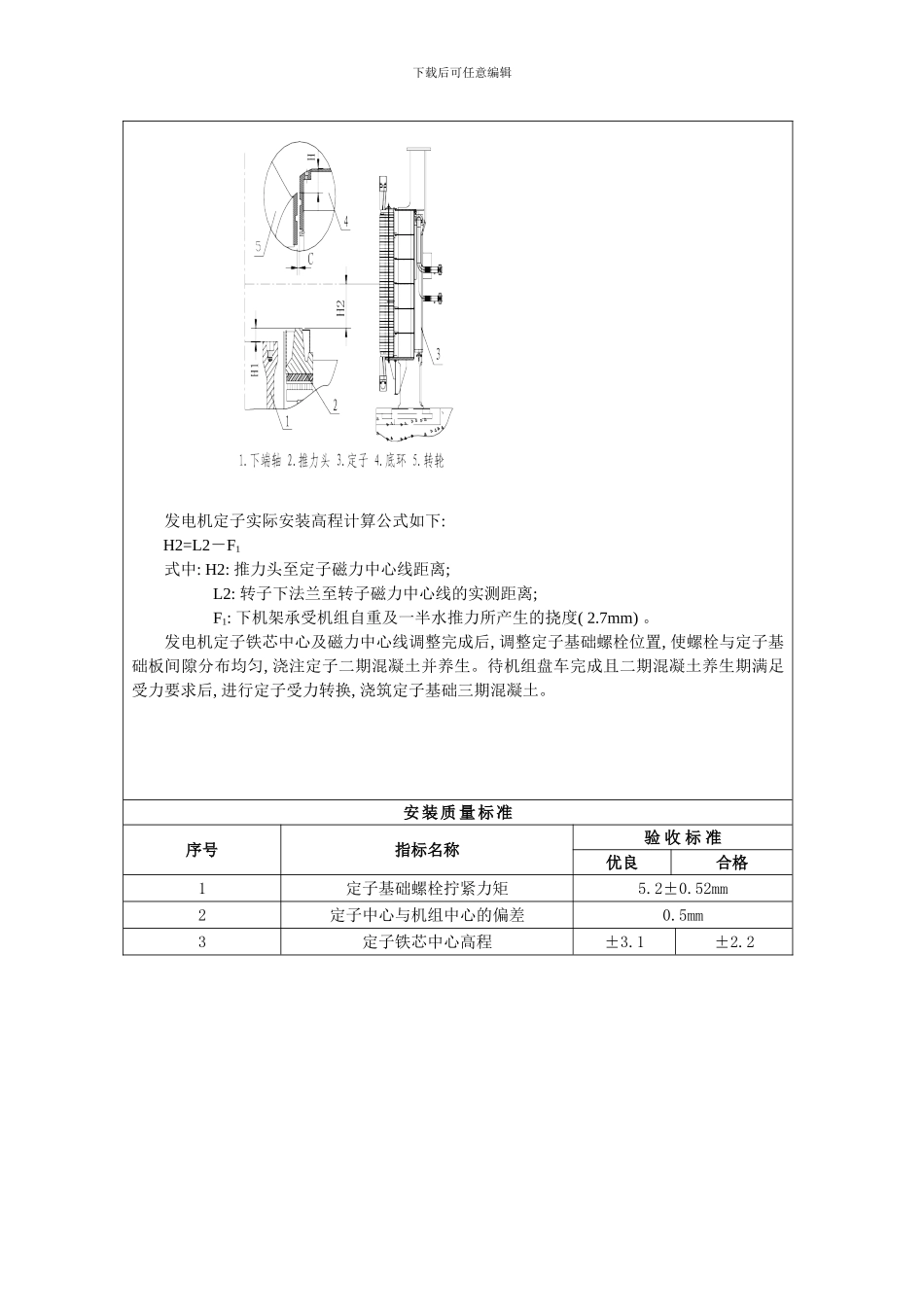

长江三峡右岸电站哈电工艺卡定子安装样本_第3页
3/3
下载后可任意编辑单元工程安装程序、 工艺及安装质量标准单元工程编号工程名称定子安装安装程序及工艺: 1. 施工工艺流程2. 施工工艺(1) 发电机定子下线前调整① 基础调整垫板安装定子吊装前, 根据水轮机基础环高程, 计算定子调整垫板安装高程, 用预缩砂浆埋置定子水平调整垫板。② 定子基础螺栓安装定子基础螺栓安装前, 根据螺栓伸长值设计要求, 对螺栓进行液压伸长试验, 并对螺栓非螺纹部位进行胶带绑扎。③ 定子机坑基础顶丝高程确定顶丝下露长度为: X=( Aa-C) /1000-δ( mm) 式中: Aa: 定子在安装机坑时各基础板在每个顶丝处的高程, 单位 m; C: 安装机坑定子各顶丝基础板预埋高程, 单位 m; δ: 基础板厚度, δ=95mm。Aa=( D-B) /1000+ Az式中: Az: 定子在组装机坑实测的定子各基础板在每个顶丝处的高程, m; D: 定子磁力中心线理论高程,m; B: 在组装机坑实测定子磁力中心线高程, m。④ 定子中心调整为减少定子中心的中心调整量, 先在安装机坑内定子安装平面高程位置, 放出以底环为中心的 X 轴及 Y 轴线, 并在定子铁芯表面的相应 4 个位置作出标记点, 在定子将要就位时, 在该4 点位置挂锤线, 使线锤尽量对准样 X 轴及 Y 轴线。定子就位后, 其中心以底环为基准进行调整。调整时, 在定子基础位置搭设平台, 在机定子下线前调整定子磁化试验定子下线后调整定子基础二期混凝土浇筑机组总装盘车定子吊装 ( 仅 26 #机组 ) ##定子下线定子基础三期混凝土浇筑下载后可任意编辑坑发电机层搭设平衡梁, 为了便于求心器调整中心平衡梁设计为双梁结构, 在定子上、 中、 下三环上均匀分出 16 个测量点, 用内径千分尺测量铁芯上、 中、 下三环半径值。根据测量数据计算定子圆度、 相对底环偏心及铁芯垂直度。确定定子调整量。定子调整利用千斤顶置放在定子机座与风洞墙壁之间, 强迫机座受力位移或变形, 而达到调整的目的。定子圆度超差, 主要是定子本身的椭圆度和中心偏差的存在造成的。定子椭圆度调整值按下式计算: σ=( D1-D2) /2式中: D1-D2: 定子两垂直方向直径差定子中心偏差调整值按下式计算: e=( R1-R2) /2式中: R1-R2: 定子两垂直方向半径差⑤ 定子高程调整定子高程依据水轮机底环高程为基准进行调整, 当水轮机部件安装并确认高程后, 则定子按水轮机主轴法兰及各部件实测尺寸校核高程。定子高程测量基准为定子铁芯磁力中心线。高程测量前, 沿定...
