长江三峡工程永久船闸缺陷处理施工技术样本

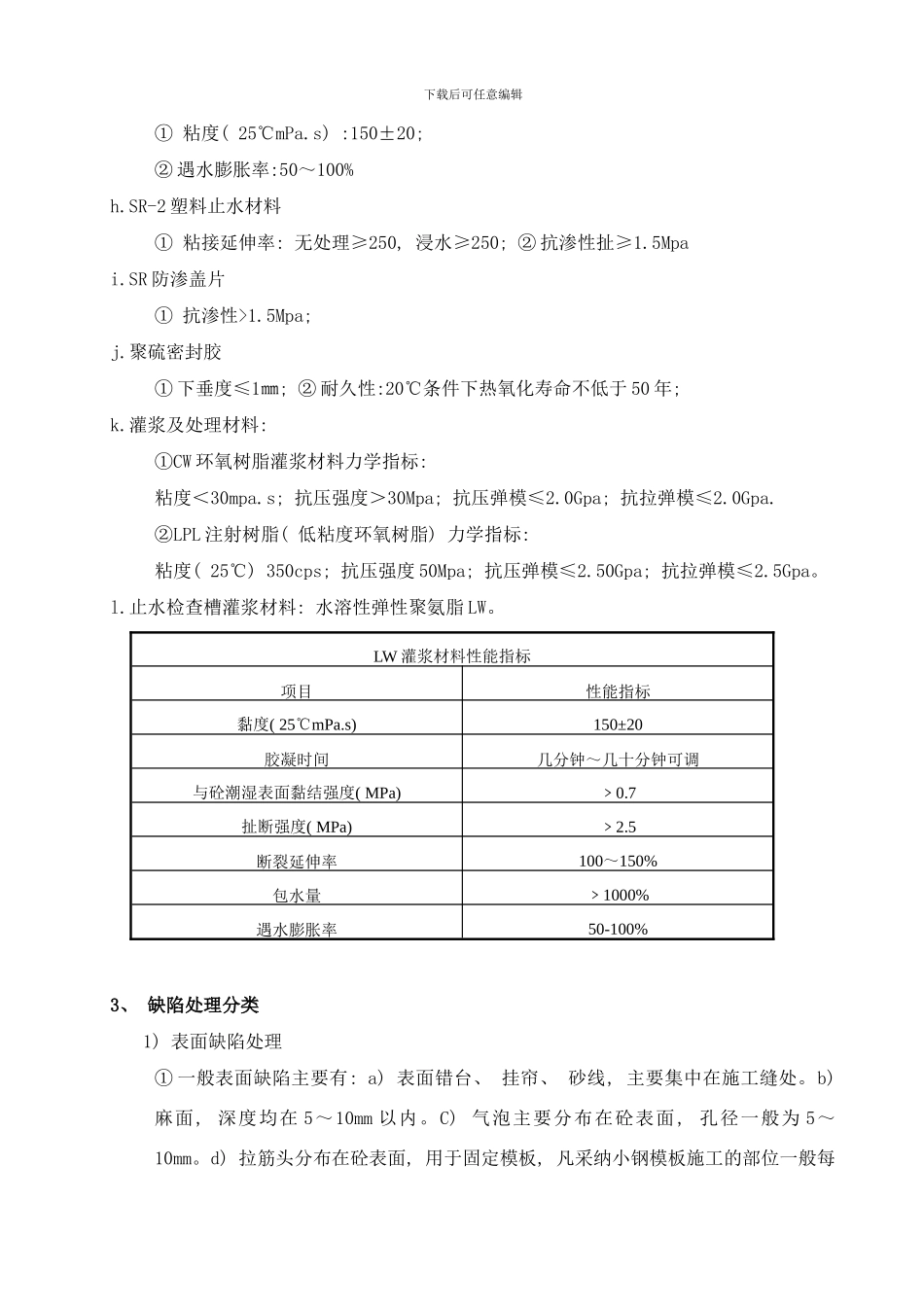

下载后可任意编辑长江三峡工程永久船闸缺陷处理施工技术宋永军( 中国水利水电第三工程局有限公司, 陕西 西安 710016) 摘 要: 长江三峡工程永久船闸为双线五线船闸, 缺陷处理施工主要包括表面缺陷( 包括一般表面缺陷、 表面较大缺陷) 处理、 温度裂缝和层间缝渗水化灌处理、 结构缝渗漏处理。缺陷处理施工技术效果明显, 得到了监理、 业主、 设计的一致好评。【关键词】: 三峡永久船闸 缺陷处理 施工技术 效果1、 综述长江三峡工程永久船闸为双线五线船闸, 缺陷处理施工主要包括表面缺陷( 包括一般表面缺陷、 表面较大缺陷) 处理、 温度裂缝和层间缝渗水化灌处理、 结构缝渗漏处理、 墙背排水管网疏通及内部质量缺陷处理。缺陷处理施工技术效果明显, 得到了监理、 业主、 设计的一致好评。2、 缺陷处理材料主要力学指标a．预缩砂浆① 抗压强度≥45Mpa; ② 室内与砼粘结强度≥1.5Mpab. 环氧胶泥① 抗压强度≥60Mpa; ② 与砼粘结强度≥2.5Mpac. EMACO S188 砼喷射材料① 抗压强度≥66Mpa; ② 抗拉强度≥2Mpa; ③ 与砼粘结强度≥砼抗拉强度d.CGM-1 自密实砼① 抗压强度≥65～85Mpa; ② 与砼粘结强度≥砼抗拉强度e．NE-Ⅱ 环氧砂浆① 抗压强度≥100Mpa; ② 抗拉强度≥12Mpa; ③ 与砼粘结强度≥4.5Mpaf．LPL 环氧树脂① 抗压强度≥50Mpa; ② 抗拉强度≥12Mpa; ③ 与砼粘结强度≥4.5Mpag．LW 弹性聚氨酯下载后可任意编辑① 粘度( 25℃mPa.s) :150±20; ② 遇水膨胀率:50～100%h.SR-2 塑料止水材料① 粘接延伸率: 无处理≥250, 浸水≥250; ② 抗渗性扯≥1.5Mpai.SR 防渗盖片① 抗渗性>1.5Mpa; j.聚硫密封胶① 下垂度≤1㎜; ② 耐久性:20℃条件下热氧化寿命不低于 50 年; k.灌浆及处理材料: ①CW 环氧树脂灌浆材料力学指标: 粘度＜30mpa.s; 抗压强度＞30Mpa; 抗压弹模≤2.0Gpa; 抗拉弹模≤2.0Gpa.②LPL 注射树脂( 低粘度环氧树脂) 力学指标: 粘度( 25℃) 350cps; 抗压强度 50Mpa; 抗压弹模≤2.50Gpa; 抗拉弹模≤2.5Gpa。l.止水检查槽灌浆材料: 水溶性弹性聚氨脂 LW。3、 缺陷处理分类1) 表面缺陷处理① 一般表面缺陷主要有: a) 表面错台、 挂帘、 砂线, 主要集中在施工缝处。b) 麻面, 深度均在 5～10mm 以内。C) 气泡主要分布在砼表面, 孔径一般为 5～10mm。d) 拉筋头分布在砼表面, 用于固定模板, 凡采纳小钢模板施工的部位一般...
