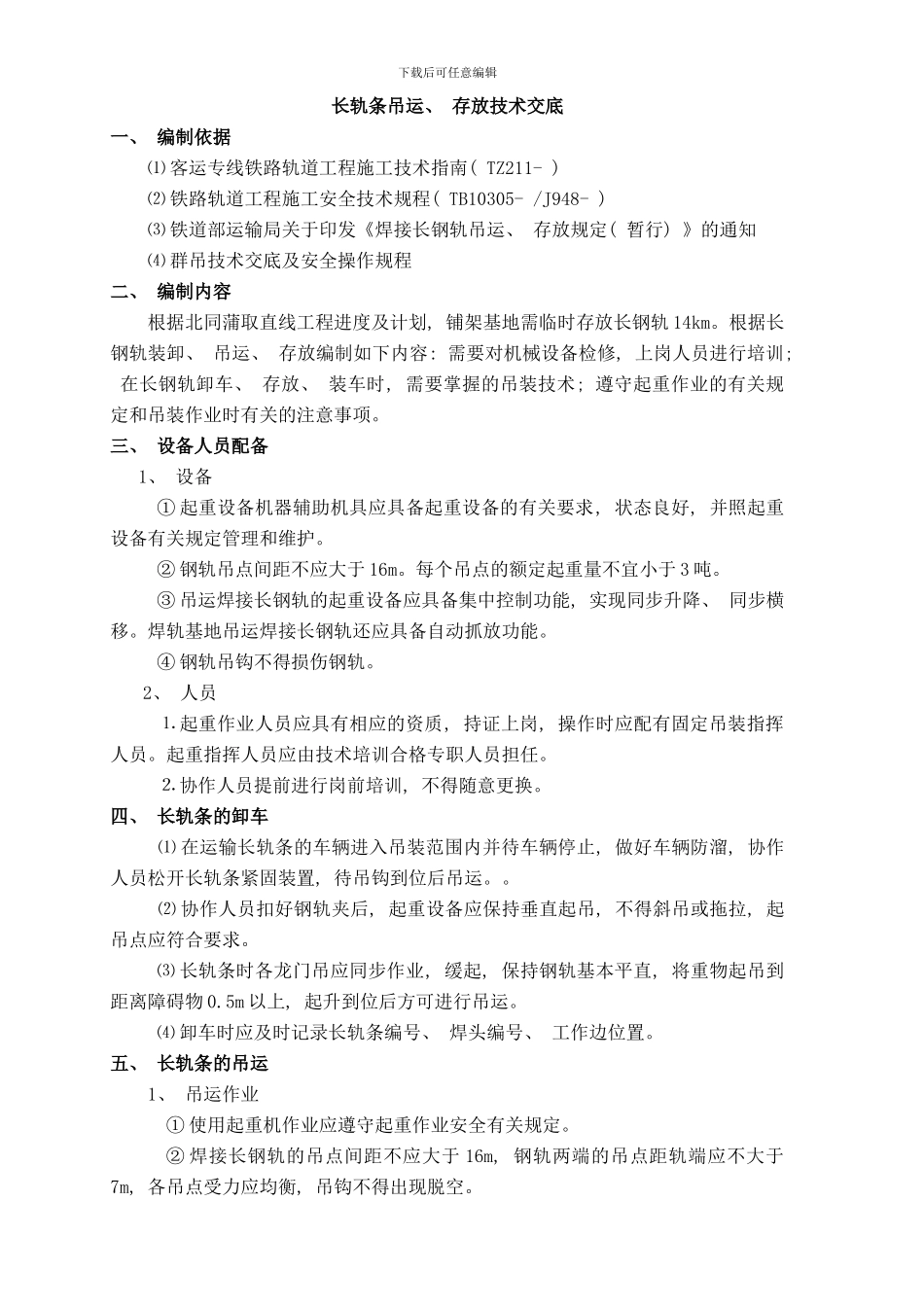

下载后可任意编辑长轨条吊运、 存放技术交底一、 编制依据⑴ 客运专线铁路轨道工程施工技术指南( TZ211- ) ⑵ 铁路轨道工程施工安全技术规程( TB10305- /J948- ) ⑶ 铁道部运输局关于印发《焊接长钢轨吊运、 存放规定( 暂行) 》的通知⑷ 群吊技术交底及安全操作规程二、 编制内容 根据北同蒲取直线工程进度及计划, 铺架基地需临时存放长钢轨 14km。根据长钢轨装卸、 吊运、 存放编制如下内容: 需要对机械设备检修, 上岗人员进行培训; 在长钢轨卸车、 存放、 装车时, 需要掌握的吊装技术; 遵守起重作业的有关规定和吊装作业时有关的注意事项。三、 设备人员配备1、 设备① 起重设备机器辅助机具应具备起重设备的有关要求, 状态良好, 并照起重设备有关规定管理和维护。② 钢轨吊点间距不应大于 16m。每个吊点的额定起重量不宜小于 3 吨。③ 吊运焊接长钢轨的起重设备应具备集中控制功能, 实现同步升降、 同步横移。焊轨基地吊运焊接长钢轨还应具备自动抓放功能。④ 钢轨吊钩不得损伤钢轨。2、 人员⒈ 起重作业人员应具有相应的资质, 持证上岗, 操作时应配有固定吊装指挥人员。起重指挥人员应由技术培训合格专职人员担任。⒉ 协作人员提前进行岗前培训, 不得随意更换。四、 长轨条的卸车 ⑴ 在运输长轨条的车辆进入吊装范围内并待车辆停止, 做好车辆防溜, 协作人员松开长轨条紧固装置, 待吊钩到位后吊运。。 ⑵ 协作人员扣好钢轨夹后, 起重设备应保持垂直起吊, 不得斜吊或拖拉, 起吊点应符合要求。⑶ 长轨条时各龙门吊应同步作业, 缓起, 保持钢轨基本平直, 将重物起吊到距离障碍物 0.5m 以上, 起升到位后方可进行吊运。⑷ 卸车时应及时记录长轨条编号、 焊头编号、 工作边位置。五、 长轨条的吊运1、 吊运作业① 使用起重机作业应遵守起重作业安全有关规定。② 焊接长钢轨的吊点间距不应大于 16m, 钢轨两端的吊点距轨端应不大于7m, 各吊点受力应均衡, 吊钩不得出现脱空。下载后可任意编辑③ 钢轨吊运分起吊、 走行、 下落三个阶段, 三个阶段分步操作, 每个阶段应同步动作, 钢轨应水平起吊, 起升到位后方可走行, 走行期间应避开钢轨摆动, 走行到位确认钢轨平稳后方可下落。起吊和走行时要保证钢轨平顺, 相邻吊点高低差不得大于 150 毫米、 水平差不应大于 120 毫米; 全长范围内高低差不得大于 300毫米、 水平差不得大于 500 毫米。④ 长钢轨应单根...
