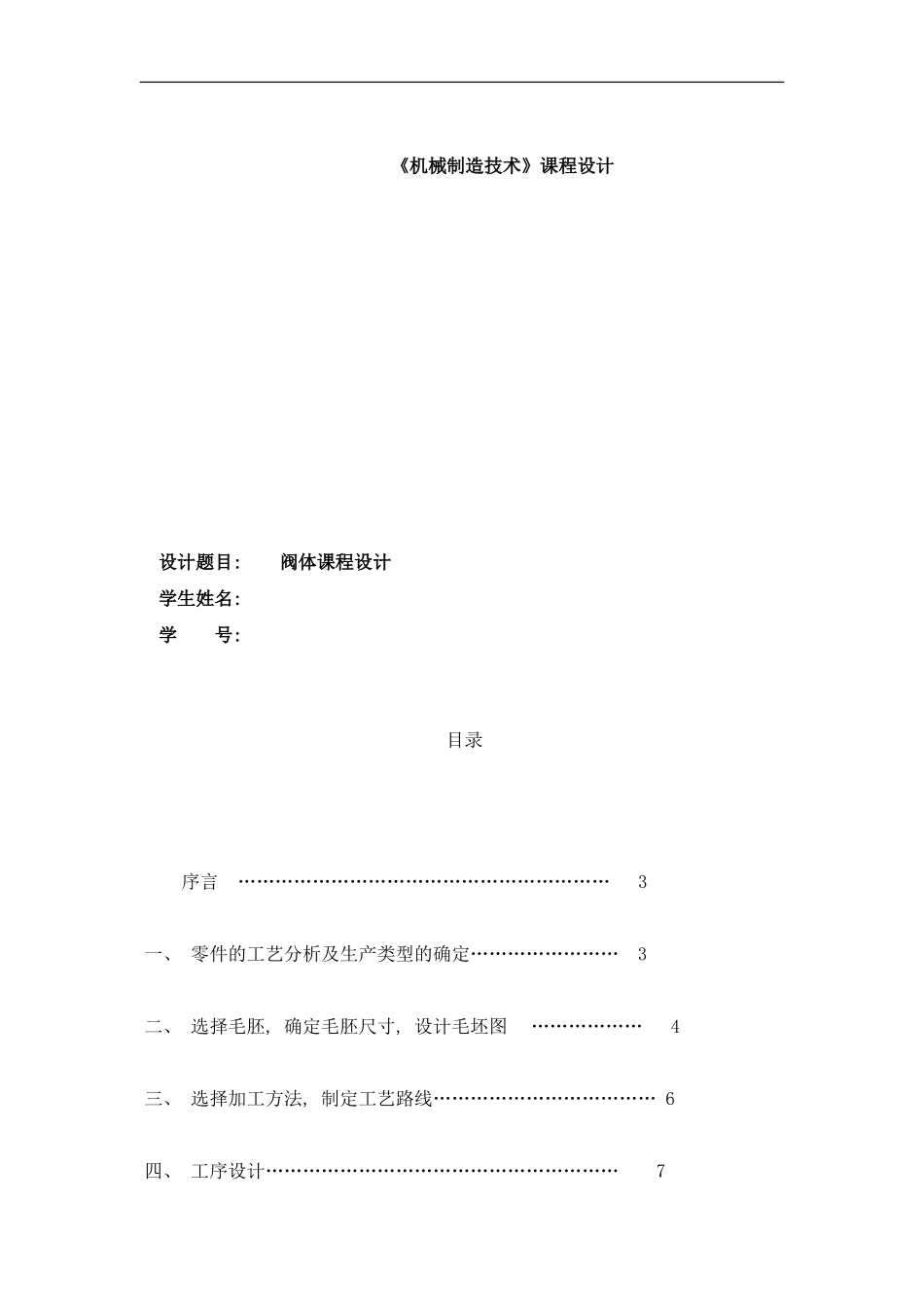

《机械制造技术》课程设计设计题目: 阀体课程设计学生姓名: 学 号: 目录序言…………………………………………………… 3一、 零件的工艺分析及生产类型的确定…………………… 3二、 选择毛胚, 确定毛胚尺寸, 设计毛坯图……………… 4三、 选择加工方法, 制定工艺路线……………………………… 6四、 工序设计………………………………………………… 7下载后可任意编辑五、 确定切削用量及时间……………………………………… 7 六、 夹具设计 ………………………………………………… 10七、 设计小结…………………………………………………… 11八、 参考文献 ………………………………………………… 12序言机械制造装备设计课程设计师在学完了机械制造装备设计和大部分专业课, 并进行了生产实习的基础上进行的又一个实践性的教学环节。这次设计使我们能综合运用机械制造装备设计中的基本理论, 并结合生产实习中学到的实践知识, 独立地分析和解决了零件机械制造工艺问题, 设计了机床夹具这一典型的工艺装备, 提高了结构设计能力, 为今后的毕业设计及未来的从事工作打下了良好的基础。一、 零件的工艺分析及生产类型的确定1.零件的作用题目所给定的零件是容积式压缩机的阀体, 如图 1 所示。它是将阀内介质压缩, 一端连接压缩活塞, 一端与输出口螺纹连接。经过阀体内的活塞的往复运动, 压缩介质, 产生压缩作用。下载后可任意编辑2.零件的工艺分析经过对该零件的重新绘制, 对零件进行分析, 该零件属于类回转体零件, 主体部分以中心轴为回转中心, 可是在外圆上附有两个尺寸不同的凸台, 二者轴线之间角度为 90 度, 回转中心在同一径向平面上。该工件两端的沉孔和内腔的壁精度要求高, 内腔壁的精度为 7 级, 且粗糙度要求为 3.2, 要求高。零件两端的沉孔精度为 11 级。该零件属于类回转体的, 两个端面和内腔需要加工, 各表面的加工精度和表面粗糙度能够经过机械加工获得。首先加工两个端面, 其中大端面为设计基准, 内腔各尺寸以轴线和大端面为设计基准, 要求较高的精度, 且内腔尺寸较大, 可采纳镗削加工。大端的各个孔, 位置分布均匀, 且大端厚度不大, 便于对空的加工。总的来说, 该零件的工艺性较好。3.零件的生产类型根据设计要求可知: Q=8000 件/年, 且零件总体尺寸适中, 为轻型零件, 生产类型为成批生产。二、 选择毛坯, 确定毛坯尺寸, 设计毛坯图1.选择毛坯根据...
