阀门试压方案完样本

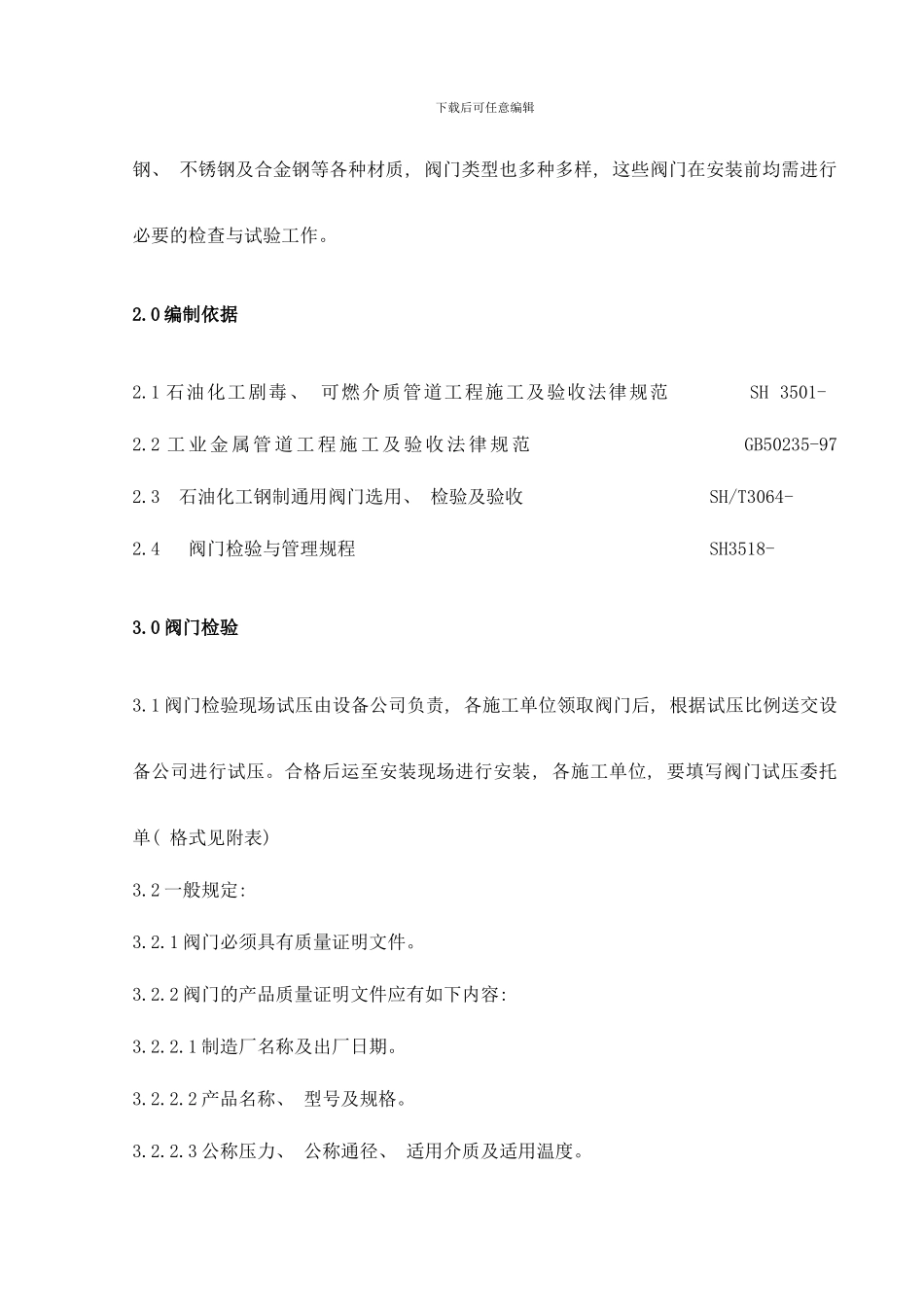

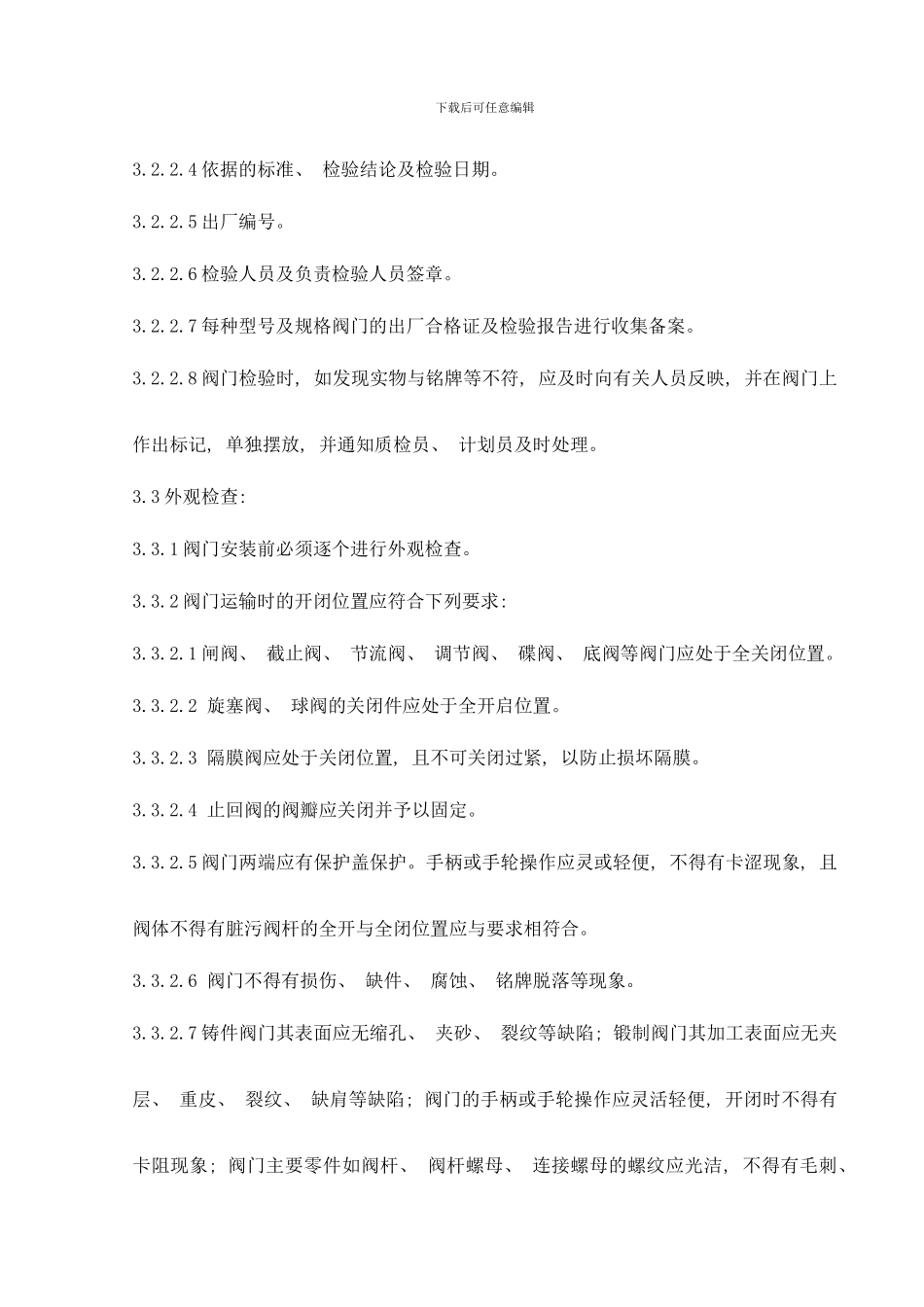

下载后可任意编辑目 录1.0 工程概况...............................................................22.0 编制依据...............................................................23.0 阀门检验...............................................................24.0 阀门试验...............................................................45.0 安全及文明施工.........................................................66.0 质量注意事项...........................................................77.0 现场标识及成品防护.....................................................78.0 施工机具及手段用料.....................................................89.0 附录..................................................................111.0 工程概况1.1 工程简介: 佳龙石化纺纤 PTA 装置, 共有各类工艺阀门约 7500 只左右, 其中包括铸铁、 碳下载后可任意编辑钢、 不锈钢及合金钢等各种材质, 阀门类型也多种多样, 这些阀门在安装前均需进行必要的检查与试验工作。2.0 编制依据2.1 石油化工剧毒、 可燃介质管道工程施工及验收法律规范 SH 3501- 2.2 工 业 金 属 管 道 工 程 施 工 及 验 收 法 律 规 范 GB50235-972.3 石油化工钢制通用阀门选用、 检验及验收 SH/T3064- 2.4 阀门检验与管理规程 SH3518- 3.0 阀门检验3.1 阀门检验现场试压由设备公司负责, 各施工单位领取阀门后, 根据试压比例送交设备公司进行试压。合格后运至安装现场进行安装, 各施工单位, 要填写阀门试压委托单( 格式见附表) 3.2 一般规定: 3.2.1 阀门必须具有质量证明文件。3.2.2 阀门的产品质量证明文件应有如下内容: 3.2.2.1 制造厂名称及出厂日期。3.2.2.2 产品名称、 型号及规格。3.2.2.3 公称压力、 公称通径、 适用介质及适用温度。下载后可任意编辑3.2.2.4 依据的标准、 检验结论及检验日期。3.2.2.5 出厂编号。3.2.2.6 检验人员及负责检验人员签章。3.2.2.7 每种型号及规格阀门的出厂合格证及检验报告进行收集备案。3.2.2.8 阀门检验时, 如发现实物与铭牌等不符, 应及时向有关人员反映, 并在阀门上作出标记, 单独摆放, 并通知质检员、 计划员及时处理。3.3 外观检查: 3.3.1 阀门安装前必须逐个进行外观检查。3.3.2 阀门运输时的开闭位置应符合下列要求...
