防撞护栏及人行道栏杆施工样本

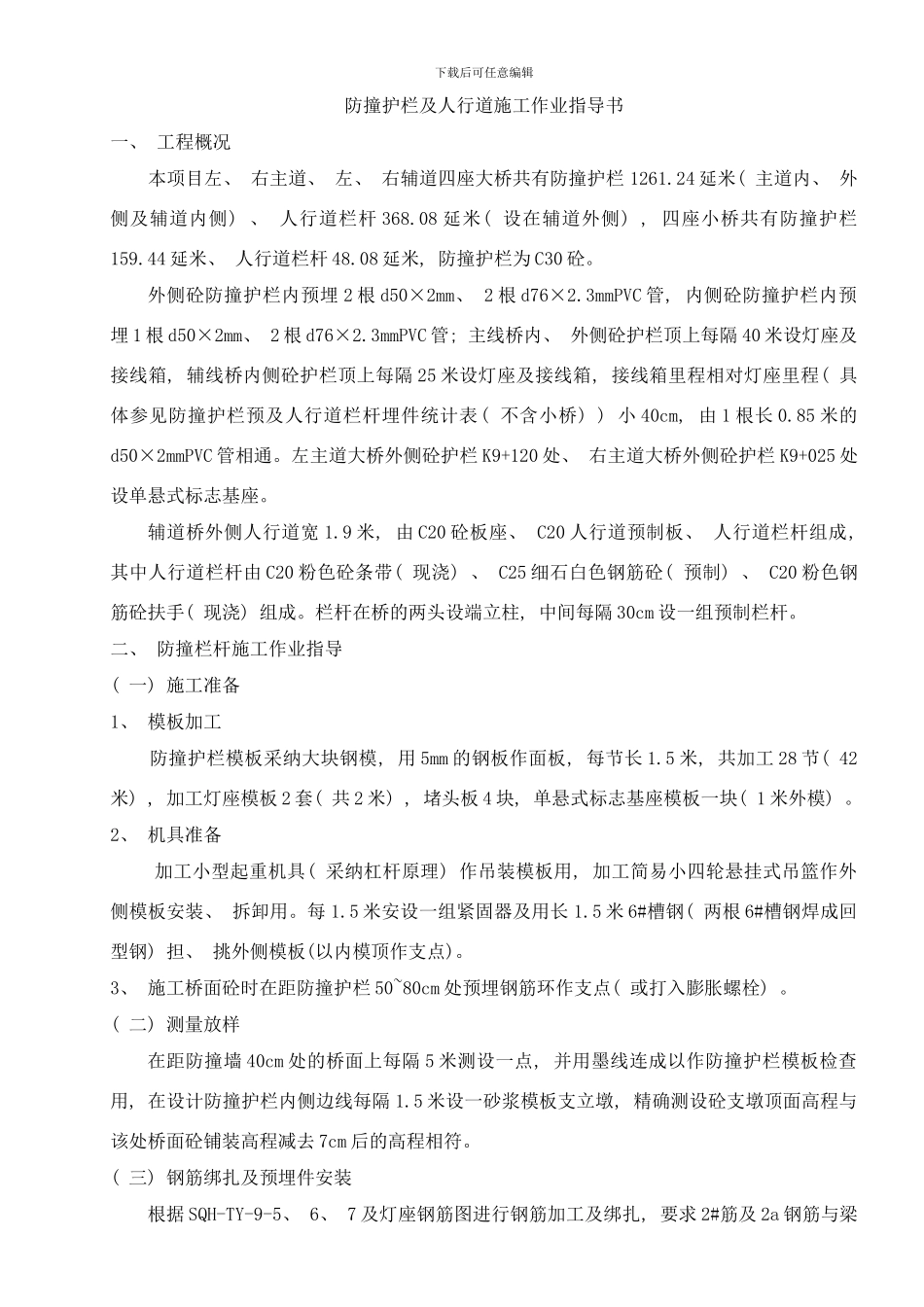

下载后可任意编辑防撞护栏及人行道施工作业指导书一、 工程概况 本项目左、 右主道、 左、 右辅道四座大桥共有防撞护栏 1261.24 延米( 主道内、 外侧及辅道内侧) 、 人行道栏杆 368.08 延米( 设在辅道外侧) , 四座小桥共有防撞护栏159.44 延米、 人行道栏杆 48.08 延米, 防撞护栏为 C30 砼。外侧砼防撞护栏内预埋 2 根 d50×2mm、 2 根 d76×2.3mmPVC 管, 内侧砼防撞护栏内预埋 1 根 d50×2mm、 2 根 d76×2.3mmPVC 管; 主线桥内、 外侧砼护栏顶上每隔 40 米设灯座及接线箱, 辅线桥内侧砼护栏顶上每隔 25 米设灯座及接线箱, 接线箱里程相对灯座里程( 具体参见防撞护栏预及人行道栏杆埋件统计表( 不含小桥) ) 小 40cm, 由 1 根长 0.85 米的d50×2mmPVC 管相通。左主道大桥外侧砼护栏 K9+120 处、 右主道大桥外侧砼护栏 K9+025 处设单悬式标志基座。辅道桥外侧人行道宽 1.9 米, 由 C20 砼板座、 C20 人行道预制板、 人行道栏杆组成, 其中人行道栏杆由 C20 粉色砼条带( 现浇) 、 C25 细石白色钢筋砼( 预制) 、 C20 粉色钢筋砼扶手( 现浇) 组成。栏杆在桥的两头设端立柱, 中间每隔 30cm 设一组预制栏杆。二、 防撞栏杆施工作业指导( 一) 施工准备1、 模板加工 防撞护栏模板采纳大块钢模, 用 5mm 的钢板作面板, 每节长 1.5 米, 共加工 28 节( 42米) , 加工灯座模板 2 套( 共 2 米) , 堵头板 4 块, 单悬式标志基座模板一块( 1 米外模) 。2、 机具准备加工小型起重机具( 采纳杠杆原理) 作吊装模板用, 加工简易小四轮悬挂式吊篮作外侧模板安装、 拆卸用。每 1.5 米安设一组紧固器及用长 1.5 米 6#槽钢( 两根 6#槽钢焊成回型钢) 担、 挑外侧模板(以内模顶作支点)。3、 施工桥面砼时在距防撞护栏 50~80cm 处预埋钢筋环作支点( 或打入膨胀螺栓) 。( 二) 测量放样在距防撞墙 40cm 处的桥面上每隔 5 米测设一点, 并用墨线连成以作防撞护栏模板检查用, 在设计防撞护栏内侧边线每隔 1.5 米设一砂浆模板支立墩, 精确测设砼支墩顶面高程与该处桥面砼铺装高程减去 7cm 后的高程相符。( 三) 钢筋绑扎及预埋件安装根据 SQH-TY-9-5、 6、 7 及灯座钢筋图进行钢筋加工及绑扎, 要求 2#筋及 2a 钢筋与梁下载后可任意编辑板预埋钢筋焊接牢固。根据相关图纸及防撞护栏预埋件统计表进行接线箱、 PVC 管、...
