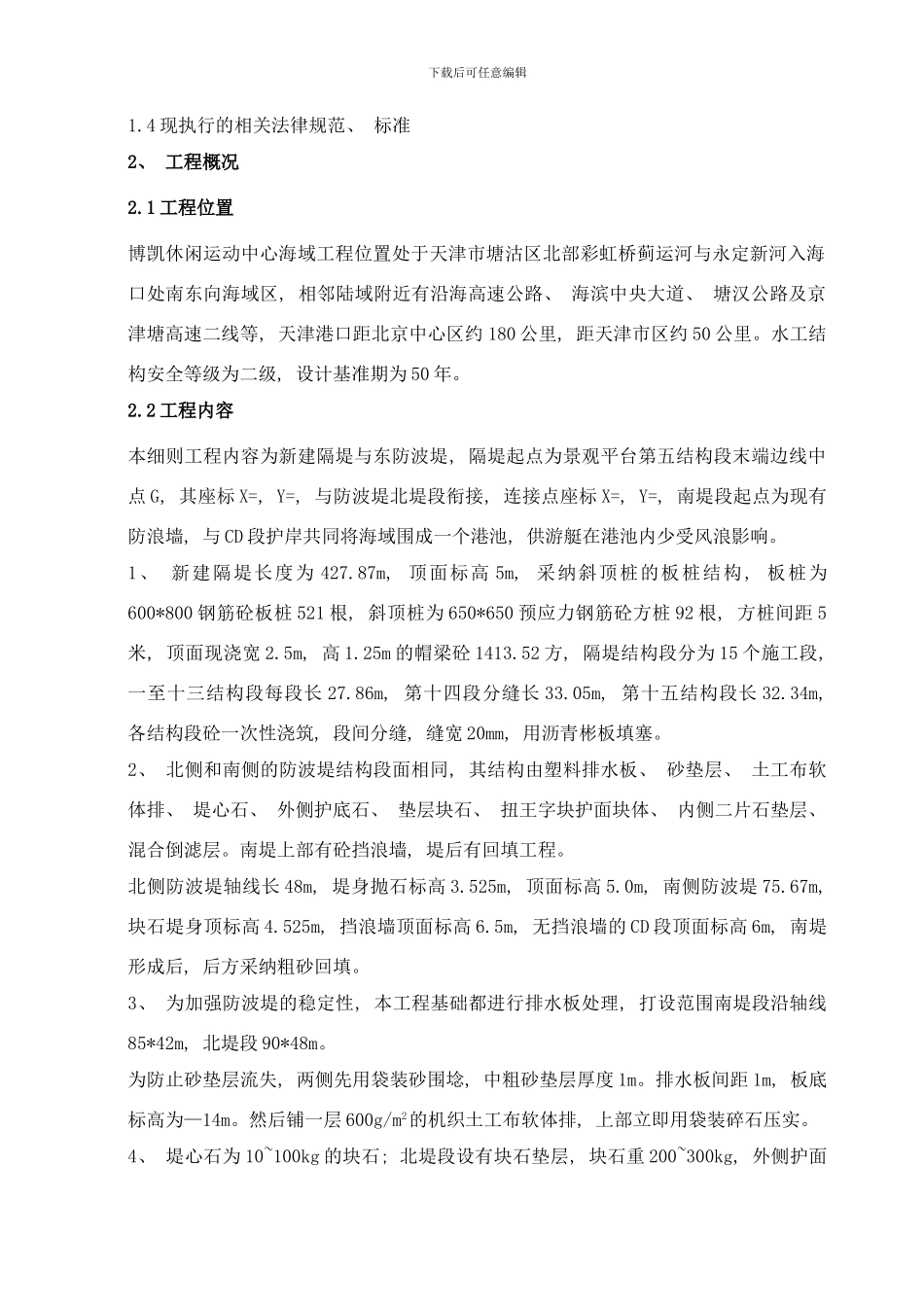

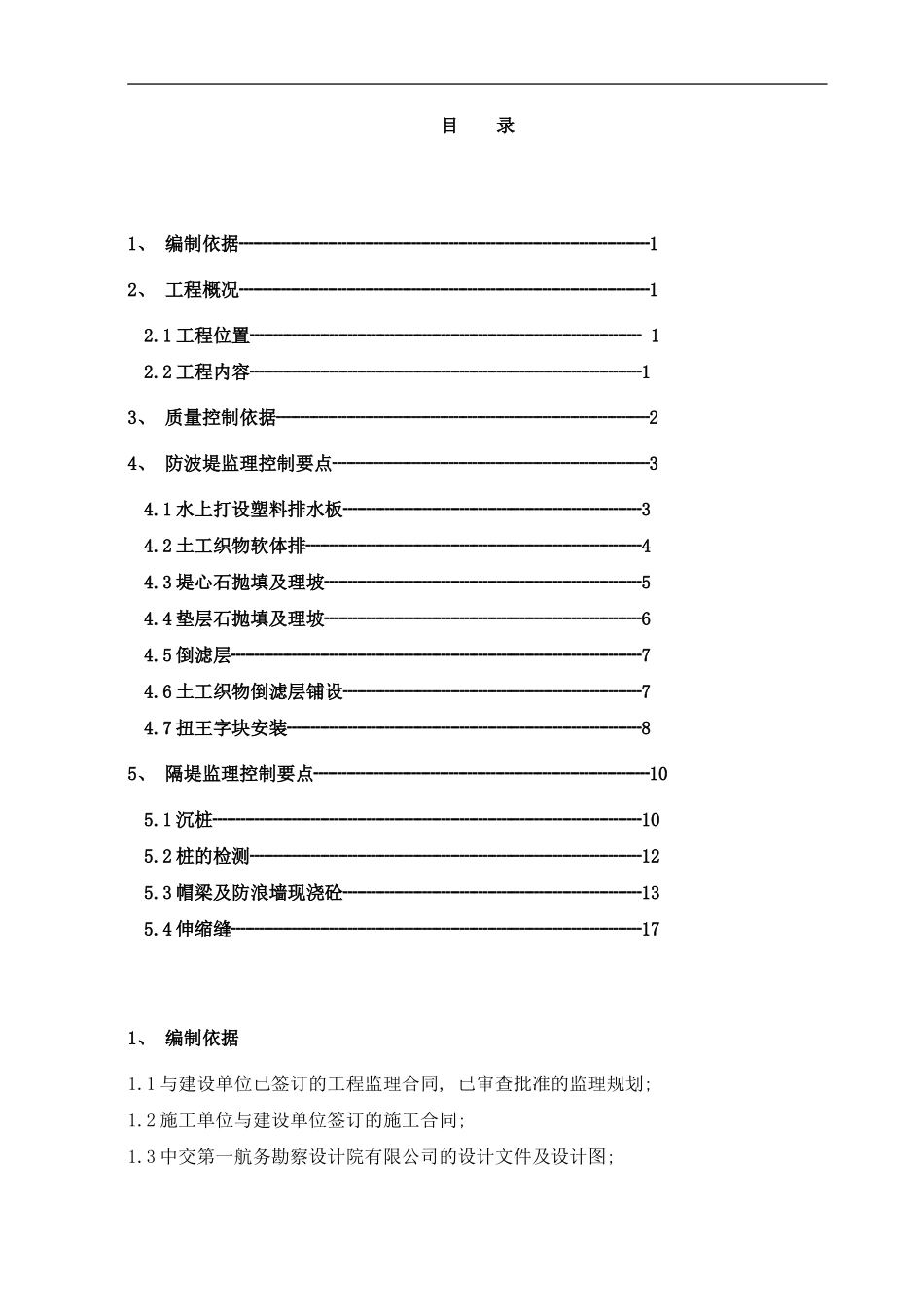

目 录1、 编制依据┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈12、 工程概况┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈12.1 工程位置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 12.2 工程内容┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈13、 质量控制依据┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈24、 防波堤监理控制要点┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈34.1 水上打设塑料排水板┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈34.2 土工织物软体排┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈44.3 堤心石抛填及理坡┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈54.4 垫层石抛填及理坡┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈64.5 倒滤层┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈74.6 土工织物倒滤层铺设┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈74.7 扭王字块安装┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈85、 隔堤监理控制要点┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈105.1 沉桩┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈105.2 桩的检测┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈125.3 帽梁及防浪墙现浇砼┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈135.4 伸缩缝┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈171、 编制依据1.1 与建设单位已签订的工程监理合同, 已审查批准的监理规划; 1.2 施工单位与建设单位签订的施工合同; 1.3 中交第一航务勘察设计院有限公司的设计文件及设计图; 下载后可任意编辑1.4 现执行的相关法律规范、 标准2、 工程概况2.1 工程位置博凯休闲运动中心海域工程位置处于天津市塘沽区北部彩虹桥蓟运河与永定新河入海口处南东向海域区, 相邻陆域附近有沿海高速公路、 海滨中央大道、 塘汉公路及京津塘高速二线等, 天津港口距北京中心区约 180 公里, 距天津市区约 50 公里。水工结构安全等级为二级, 设计基准期为 50 年。2.2 工程内容本细则工程内容为新建隔堤与东防波堤, 隔堤起点为景观平台第五结构段末端边线中点 G, 其座标 X=, Y=, 与防波堤北堤段衔接, 连接点座标 X=, Y=, 南堤段起点为现有防浪墙, 与 CD 段护岸共同将海域围成一个港池, 供游艇在港池内少受风浪影响。1、 新建隔堤长度为 427.87m, 顶面标高 5m, 采纳斜顶桩的板桩结构, 板桩为600*800 钢筋砼板桩 521 根, 斜顶桩为 650*650 预应力钢筋砼方桩 92 根, 方桩间距 5米, 顶面现浇宽 2.5m, 高 1.25m...
