隧道大管棚施工方案

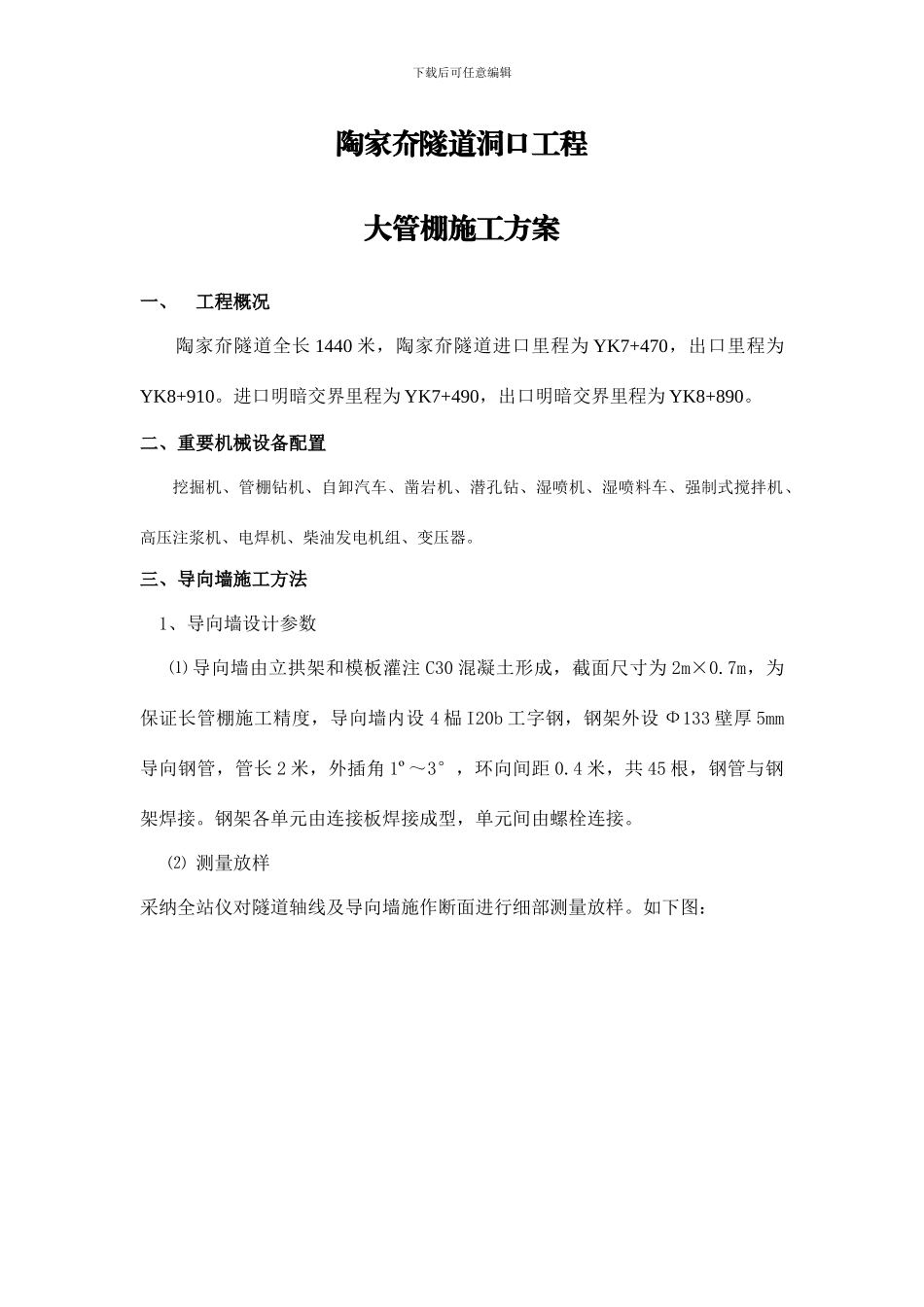

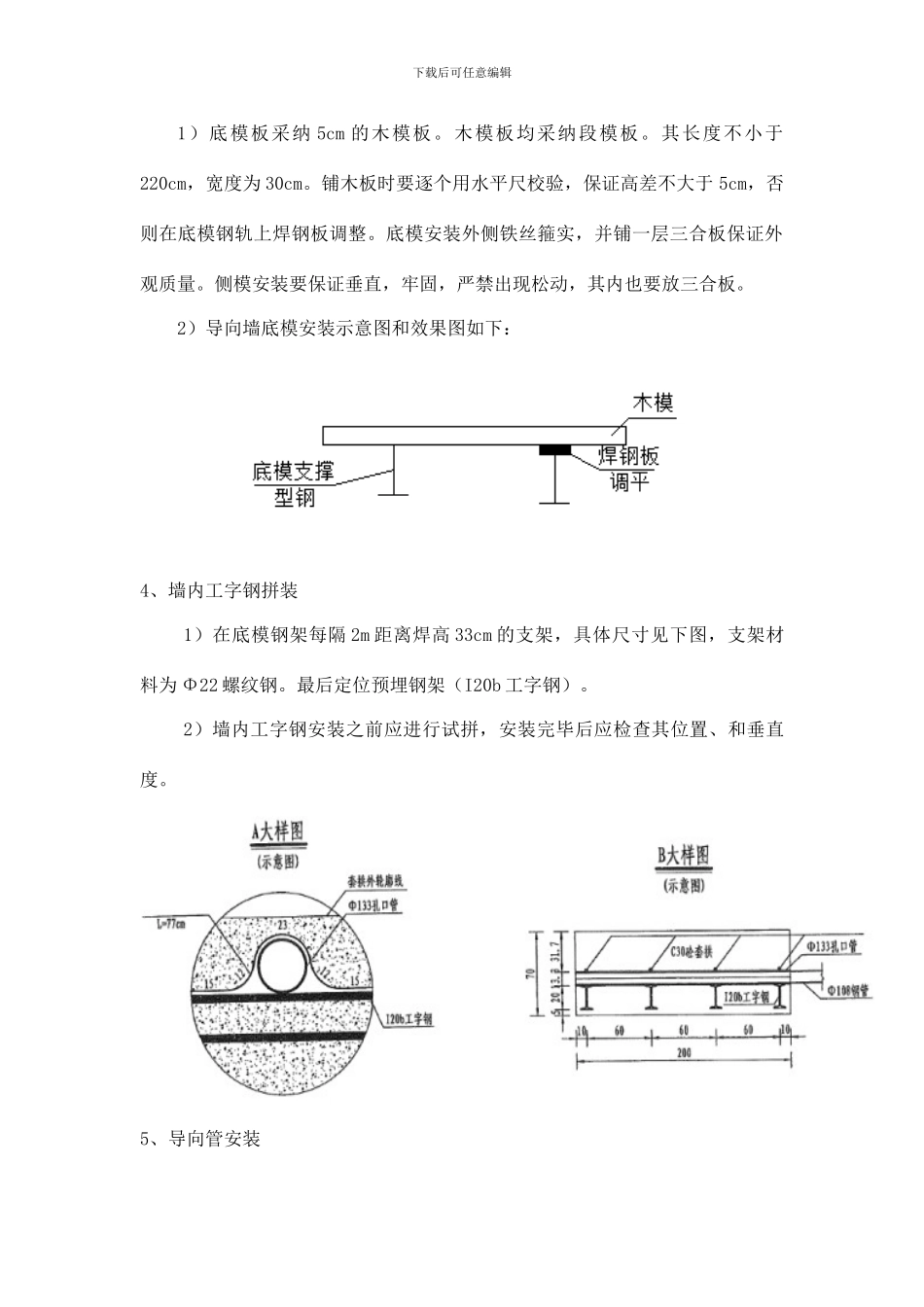

下载后可任意编辑陶家夼隧道洞口工程 大管棚施工方案一、工程概况 陶家夼隧道全长 1440 米，陶家夼隧道进口里程为 YK7+470，出口里程为YK8+910。进口明暗交界里程为 YK7+490，出口明暗交界里程为 YK8+890。二、重要机械设备配置挖掘机、管棚钻机、自卸汽车、凿岩机、潜孔钻、湿喷机、湿喷料车、强制式搅拌机、高压注浆机、电焊机、柴油发电机组、变压器。三、导向墙施工方法 1、导向墙设计参数 ⑴ 导向墙由立拱架和模板灌注 C30 混凝土形成，截面尺寸为 2m×0.7m，为保证长管棚施工精度，导向墙内设 4 榀 I20b 工字钢，钢架外设 Ф133 壁厚 5mm导向钢管，管长 2 米，外插角 1º～3°，环向间距 0.4 米，共 45 根，钢管与钢架焊接。钢架各单元由连接板焊接成型，单元间由螺栓连接。 ⑵ 测量放样采纳全站仪对隧道轴线及导向墙施作断面进行细部测量放样。如下图：下载后可任意编辑 点号定位标高(m)与中心桩关系（m）①101.656②109.620③109.855④109.620⑤101.656注意：定位标高为底模型钢底标高，不是中线标高2、底层工字钢拼装1）底层工字钢采纳型号 I20b，管棚导拱内设 4 榀型钢钢架，钢架参照Ⅴ级加强围岩钢架进行加 工两层钢架间以 φ22 纵向筋焊接连接，环向筋间距 1m。2）底层工字钢加工尺寸应根据洞口导向墙标高和预留沉降量等方面进行制作。3、底层模板安装下载后可任意编辑1）底模板采纳 5cm 的木模板。木模板均采纳段模板。其长度不小于220cm，宽度为 30cm。铺木板时要逐个用水平尺校验，保证高差不大于 5cm，否则在底模钢轨上焊钢板调整。底模安装外侧铁丝箍实，并铺一层三合板保证外观质量。侧模安装要保证垂直，牢固，严禁出现松动，其内也要放三合板。2）导向墙底模安装示意图和效果图如下：4、墙内工字钢拼装1）在底模钢架每隔 2m 距离焊高 33cm 的支架，具体尺寸见下图，支架材料为 Φ22 螺纹钢。最后定位预埋钢架（I20b 工字钢）。2）墙内工字钢安装之前应进行试拼，安装完毕后应检查其位置、和垂直度。5、导向管安装下载后可任意编辑1）导向管采纳 Φ133*5mm，2m 长的热轧无缝钢管，布管的环向间距 40cm，共 45 根。2）布管的时候注意预留仰角，要做到仰角 1-3 度，钢管是用 Φ16 的钢筋焊接在工字钢上，钢筋长度 75cm。预埋导向管效果图如下：6、侧模安装1）侧模采纳 15mm 竹胶板，根据现场情况裁剪出合适尺寸，保证导向墙厚度。2）采纳拉结钢筋进行加固，拉结钢筋...
