隧道进口施工技术交底

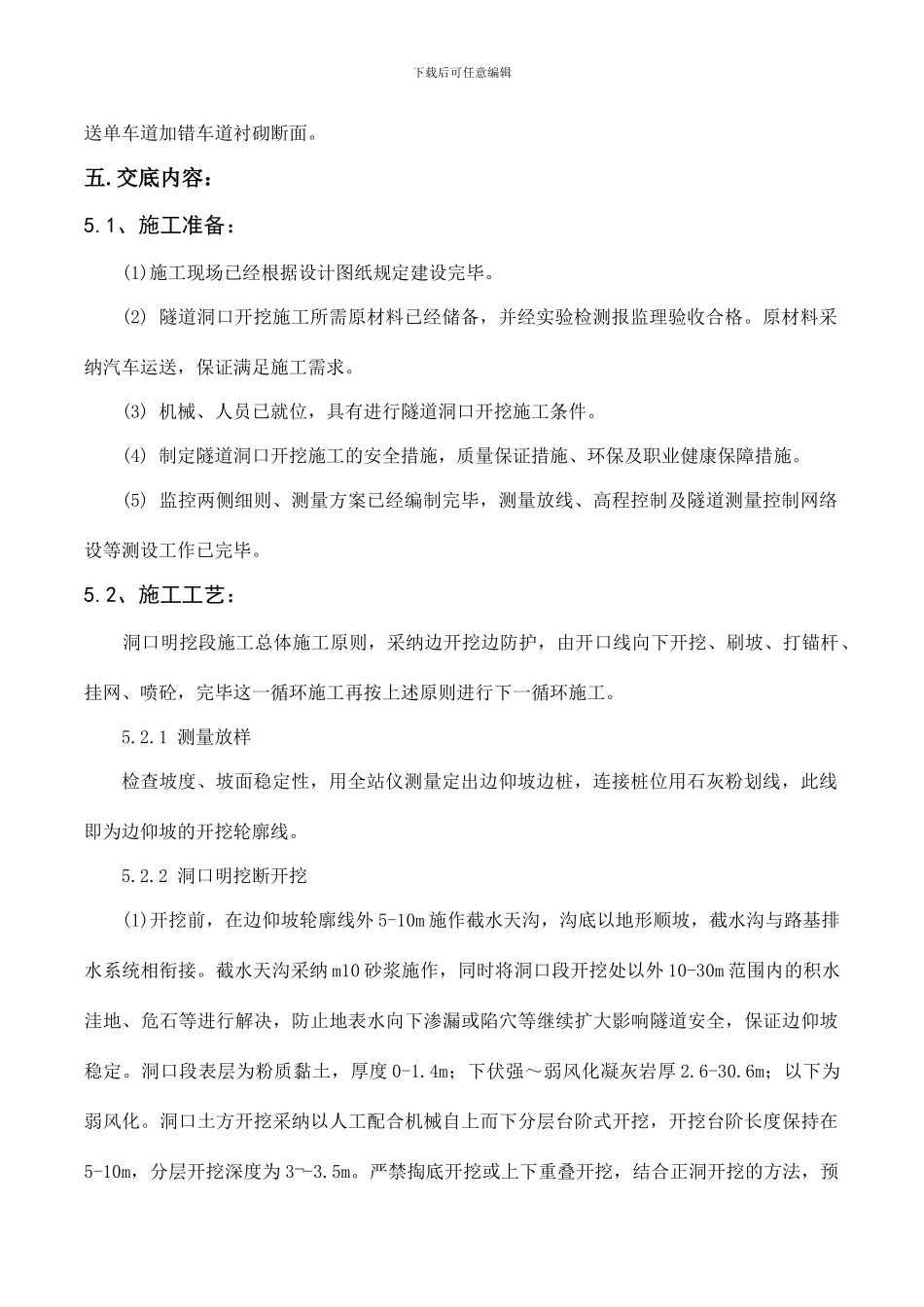

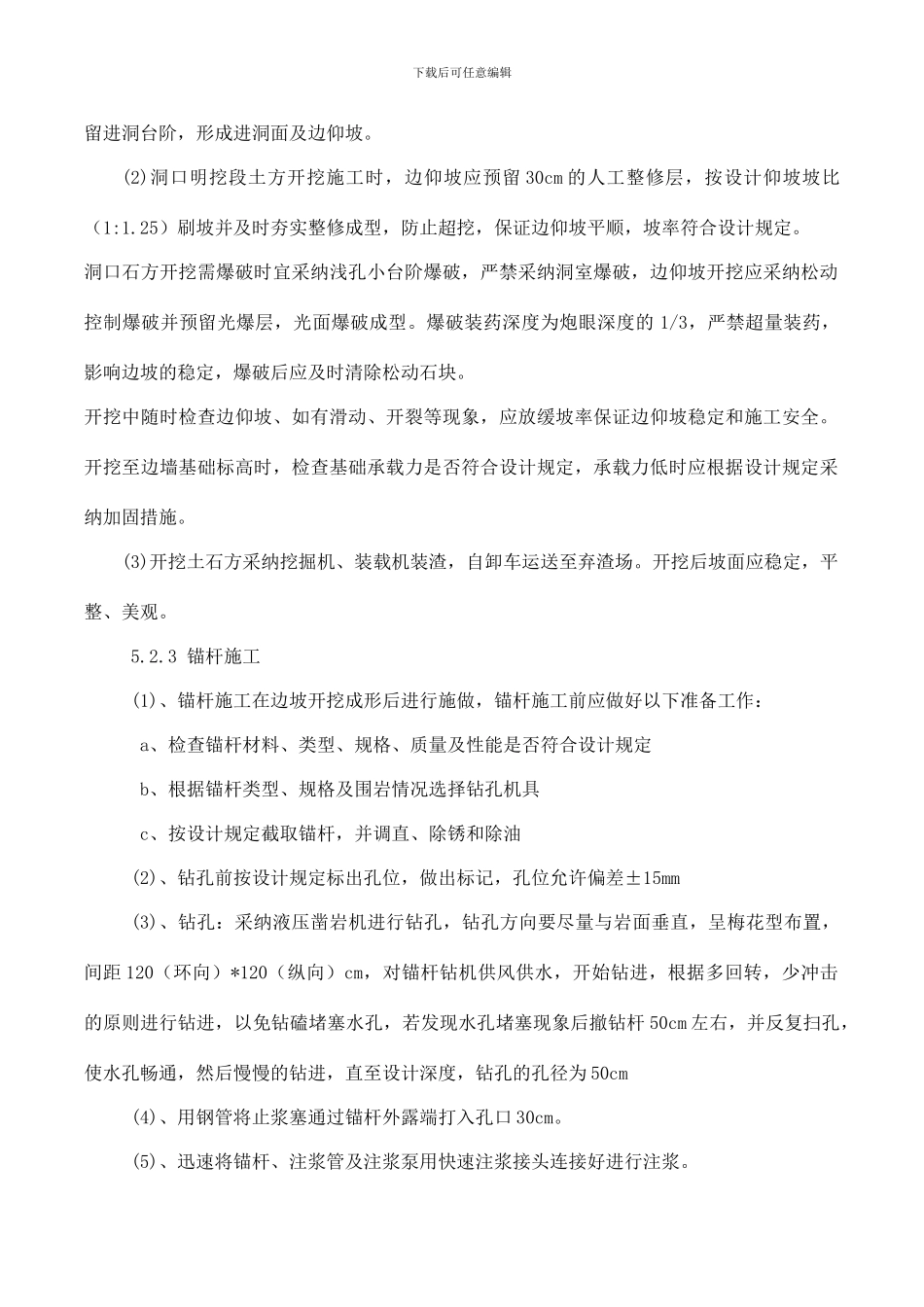

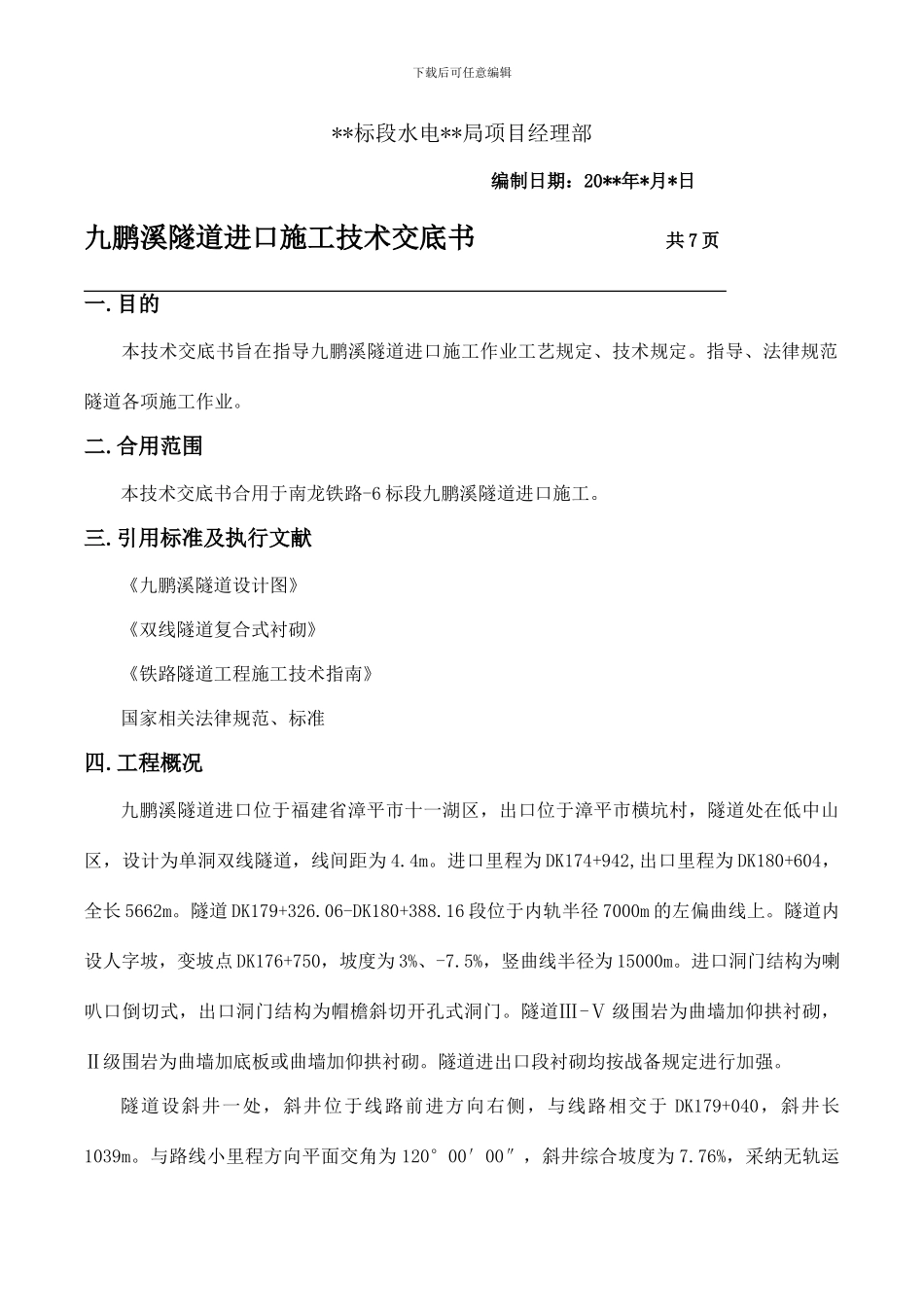

下载后可任意编辑**标段水电**局项目经理部编制日期：20**年*月*日九鹏溪隧道进口施工技术交底书 共 7 页一.目的本技术交底书旨在指导九鹏溪隧道进口施工作业工艺规定、技术规定。指导、法律规范隧道各项施工作业。二.合用范围本技术交底书合用于南龙铁路-6 标段九鹏溪隧道进口施工。三.引用标准及执行文献《九鹏溪隧道设计图》《双线隧道复合式衬砌》《铁路隧道工程施工技术指南》国家相关法律规范、标准四.工程概况九鹏溪隧道进口位于福建省漳平市十一湖区，出口位于漳平市横坑村，隧道处在低中山区，设计为单洞双线隧道，线间距为 4.4m。进口里程为 DK174+942,出口里程为 DK180+604，全长 5662m。隧道 DK179+326.06-DK180+388.16 段位于内轨半径 7000m 的左偏曲线上。隧道内设人字坡，变坡点 DK176+750，坡度为 3%、-7.5%，竖曲线半径为 15000m。进口洞门结构为喇叭口倒切式，出口洞门结构为帽檐斜切开孔式洞门。隧道Ⅲ-Ⅴ 级围岩为曲墙加仰拱衬砌，Ⅱ级围岩为曲墙加底板或曲墙加仰拱衬砌。隧道进出口段衬砌均按战备规定进行加强。隧道设斜井一处，斜井位于线路前进方向右侧，与线路相交于 DK179+040，斜井长1039m。与路线小里程方向平面交角为 120°00′00″，斜井综合坡度为 7.76%，采纳无轨运下载后可任意编辑送单车道加错车道衬砌断面。五.交底内容：5.1、施工准备：(1)施工现场已经根据设计图纸规定建设完毕。(2) 隧道洞口开挖施工所需原材料已经储备，并经实验检测报监理验收合格。原材料采纳汽车运送，保证满足施工需求。(3) 机械、人员已就位，具有进行隧道洞口开挖施工条件。(4) 制定隧道洞口开挖施工的安全措施，质量保证措施、环保及职业健康保障措施。(5) 监控两侧细则、测量方案已经编制完毕，测量放线、高程控制及隧道测量控制网络设等测设工作已完毕。5.2、施工工艺： 洞口明挖段施工总体施工原则，采纳边开挖边防护，由开口线向下开挖、刷坡、打锚杆、挂网、喷砼，完毕这一循环施工再按上述原则进行下一循环施工。5.2.1 测量放样检查坡度、坡面稳定性，用全站仪测量定出边仰坡边桩，连接桩位用石灰粉划线，此线即为边仰坡的开挖轮廓线。5.2.2 洞口明挖断开挖 (1)开挖前，在边仰坡轮廓线外 5-10m 施作截水天沟，沟底以地形顺坡，截水沟与路基排水系统相衔接。截水天沟采纳 m10 砂浆施作，同时将洞口段开挖处以外 10-30m 范围内的积水洼地、危石等进行解决，防止地表水向下渗漏或陷穴等继续扩大...
