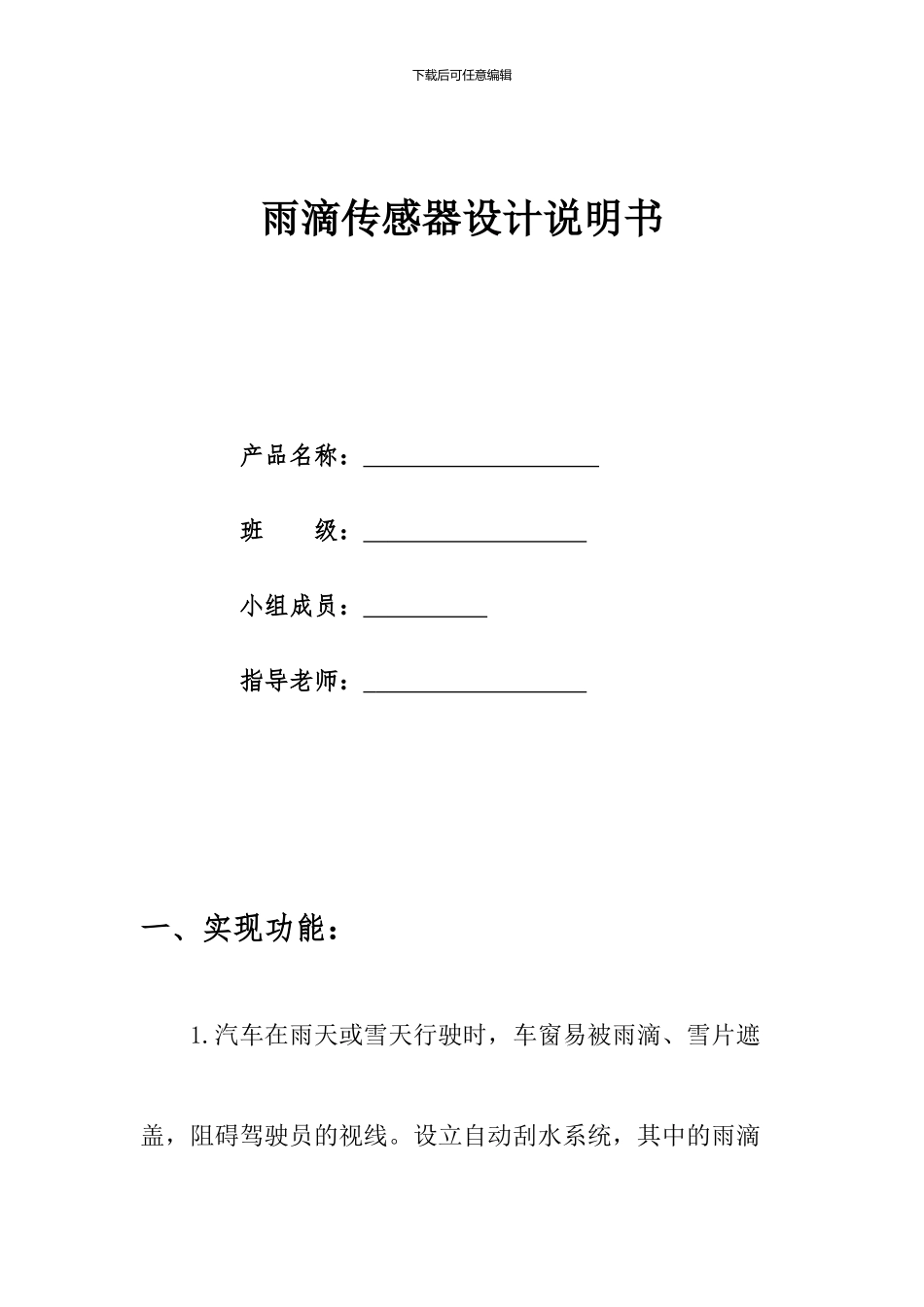

雨滴传感器设计说明书

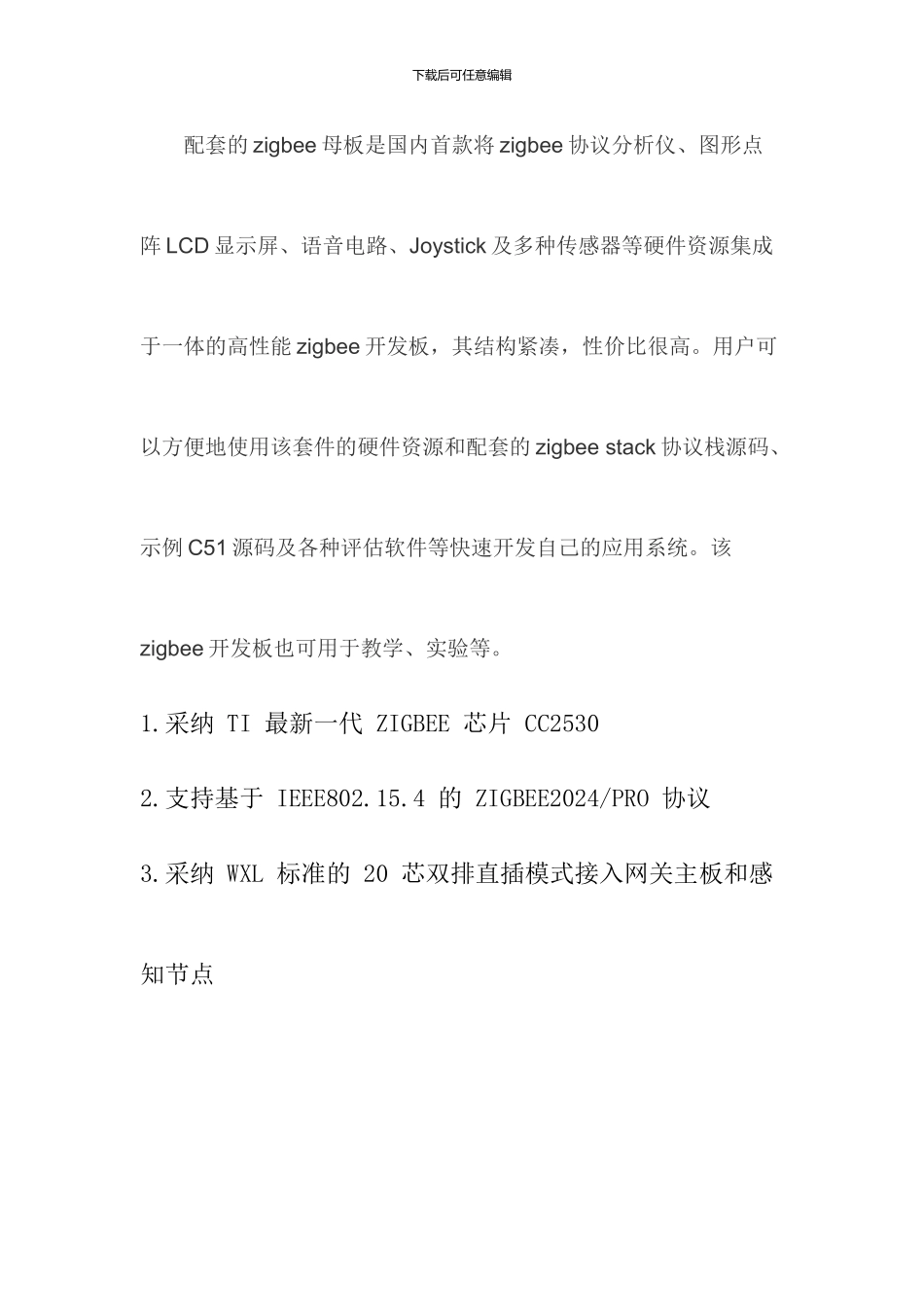

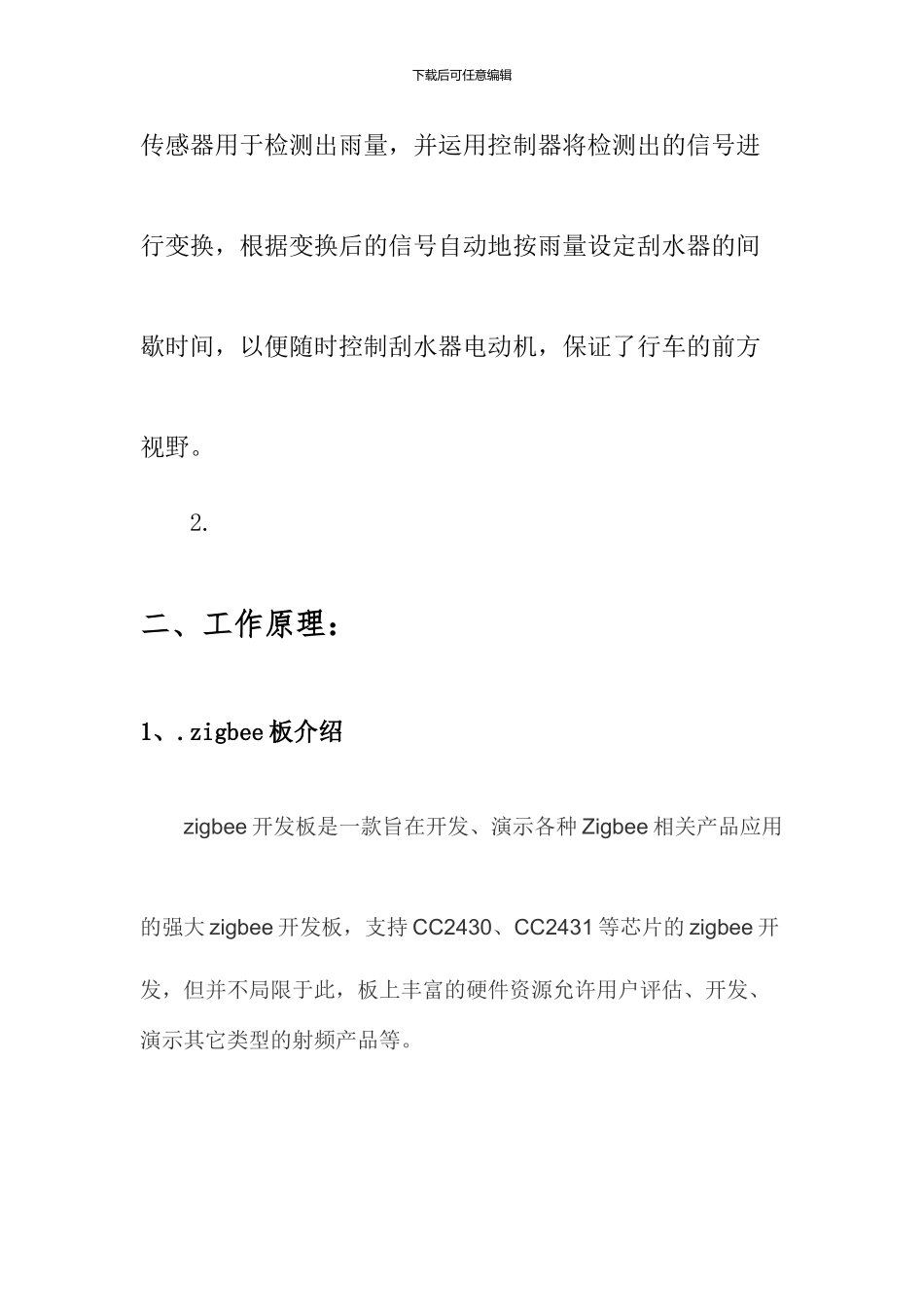

下载后可任意编辑雨滴传感器设计说明书产品名称： 班 级： 小组成员： 指导老师： 一、实现功能：1.汽车在雨天或雪天行驶时，车窗易被雨滴、雪片遮盖，阻碍驾驶员的视线。设立自动刮水系统，其中的雨滴下载后可任意编辑传感器用于检测出雨量，并运用控制器将检测出的信号进行变换，根据变换后的信号自动地按雨量设定刮水器的间歇时间，以便随时控制刮水器电动机，保证了行车的前方视野。2.二、工作原理：1、.zigbee 板介绍zigbee 开发板是一款旨在开发、演示各种 Zigbee 相关产品应用的强大 zigbee 开发板，支持 CC2430、CC2431 等芯片的 zigbee 开发，但并不局限于此，板上丰富的硬件资源允许用户评估、开发、演示其它类型的射频产品等。下载后可任意编辑配套的 zigbee 母板是国内首款将 zigbee 协议分析仪、图形点阵 LCD 显示屏、语音电路、Joystick 及多种传感器等硬件资源集成于一体的高性能 zigbee 开发板，其结构紧凑，性价比很高。用户可以方便地使用该套件的硬件资源和配套的 zigbee stack 协议栈源码、示例 C51 源码及各种评估软件等快速开发自己的应用系统。该zigbee 开发板也可用于教学、实验等。1.采纳 TI 最新一代 ZIGBEE 芯片 CC25302.支持基于 IEEE802.15.4 的 ZIGBEE2024/PRO 协议3.采纳 WXL 标准的 20 芯双排直插模式接入网关主板和感知节点下载后可任意编辑实物图：2、传感器模块传感器介绍：1、传感器采纳双面材料，大面积 5.0*4.0CM, 并用镀镍解决表面，具有对抗氧化，导电性，及寿命方面更好的性能;2、比较器输出，信号洁净，波形好，驱动能力强，过 15mA;3、配电位器调节灵敏度;4、工作电压 3.3V-5V5、输出形式:数字开关量输出(0 和 1)和模拟量 A0 电压输出;6、设有固定螺栓孔，方便安装7、小板 PCB 尺寸: 3.2cmx 1.4cm8、使用宽电压 LM393 比较器.原理图：下载后可任意编辑实物图：下载后可任意编辑工作原理：接上 5V 电源电源灯亮，感应板上没有水滴时，DO 输出为高电平，开关指示灯灭 ，滴上一滴水，DO 输出为低电平，开关指示灯亮，刷掉上面的水滴，又恢复到，输出高电平状态。通过输出电平的高低，控制电动机的运营。3、直流步进电机模块直流电机（direct current machine）是指能将直流电能转换成机械能（直流电动机）或将机械能转换成直流电能（直流发电机）的旋转电机。它是能实现直流电能和机械能互相转换的电机。当它作电动机运营时是直流电动机...
