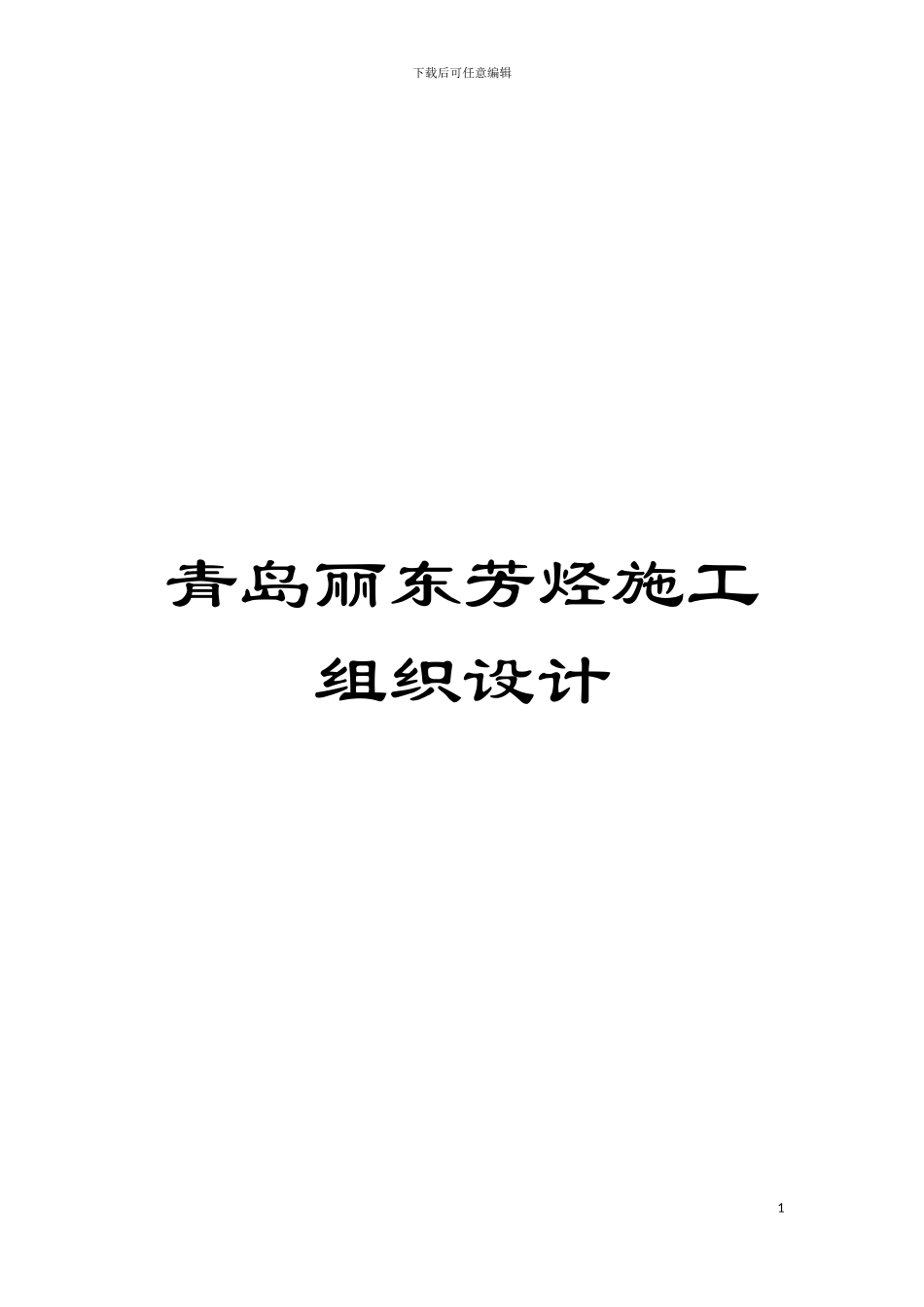

青岛丽东芳烃施工组织设计模板

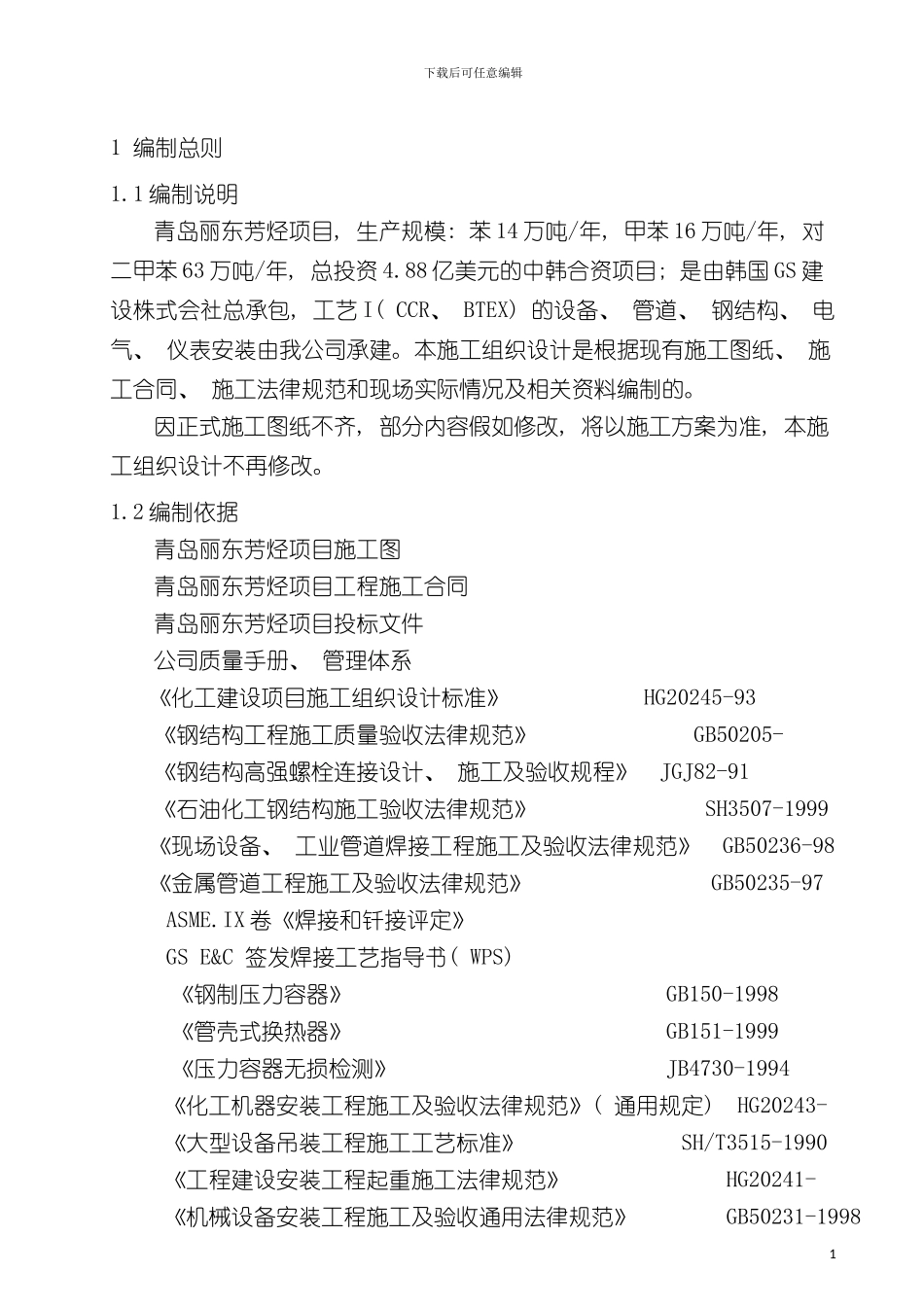

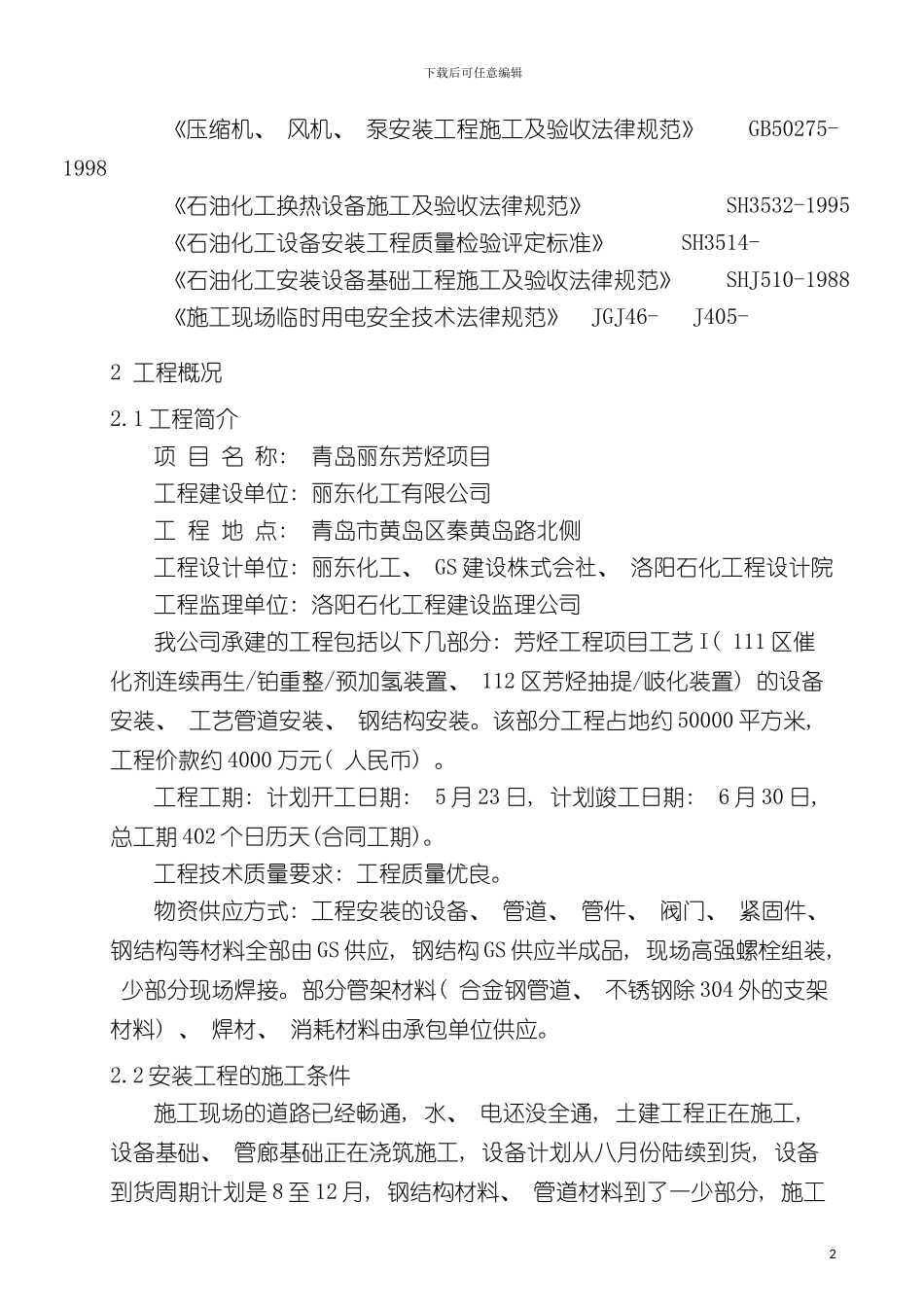

下载后可任意编辑青岛丽东芳烃施工组织设计1下载后可任意编辑1 编制总则1.1 编制说明青岛丽东芳烃项目, 生产规模: 苯 14 万吨/年, 甲苯 16 万吨/年, 对二甲苯 63 万吨/年, 总投资 4.88 亿美元的中韩合资项目; 是由韩国 GS 建设株式会社总承包, 工艺 I( CCR、 BTEX) 的设备、 管道、 钢结构、 电气、 仪表安装由我公司承建。本施工组织设计是根据现有施工图纸、 施工合同、 施工法律规范和现场实际情况及相关资料编制的。因正式施工图纸不齐, 部分内容假如修改, 将以施工方案为准, 本施工组织设计不再修改。1.2 编制依据青岛丽东芳烃项目施工图青岛丽东芳烃项目工程施工合同青岛丽东芳烃项目投标文件 公司质量手册、 管理体系《化工建设项目施工组织设计标准》 HG20245-93《钢结构工程施工质量验收法律规范》 GB50205- 《钢结构高强螺栓连接设计、 施工及验收规程》 JGJ82-91《石油化工钢结构施工验收法律规范》 SH3507-1999《现场设备、 工业管道焊接工程施工及验收法律规范》 GB50236-98《金属管道工程施工及验收法律规范》 GB50235-97ASME.IX 卷《焊接和钎接评定》GS E&C 签发焊接工艺指导书( WPS) 《钢制压力容器》 GB150-1998《管壳式换热器》 GB151-1999《压力容器无损检测》 JB4730-1994《化工机器安装工程施工及验收法律规范》( 通用规定) HG20243- 《大型设备吊装工程施工工艺标准》 SH/T3515-1990《工程建设安装工程起重施工法律规范》 HG20241- 《机械设备安装工程施工及验收通用法律规范》 GB50231-19981下载后可任意编辑《压缩机、 风机、 泵安装工程施工及验收法律规范》 GB50275-1998《石油化工换热设备施工及验收法律规范》 SH3532-1995《石油化工设备安装工程质量检验评定标准》 SH3514- 《石油化工安装设备基础工程施工及验收法律规范》 SHJ510-1988《施工现场临时用电安全技术法律规范》 JGJ46- J405- 2 工程概况2.1 工程简介项 目 名 称: 青岛丽东芳烃项目工程建设单位: 丽东化工有限公司工 程 地 点: 青岛市黄岛区秦黄岛路北侧工程设计单位: 丽东化工、 GS 建设株式会社、 洛阳石化工程设计院工程监理单位: 洛阳石化工程建设监理公司我公司承建的工程包括以下几部分: 芳烃工程项目工艺 I( 111 区催化剂连续再生/铂重整/预加氢装置、 112 区芳烃抽提/岐化装置) 的设备安装、 工艺管道安装、 钢结构安装。该部分工程占地约 500...
