静子大件钢结构制作施工方案模板

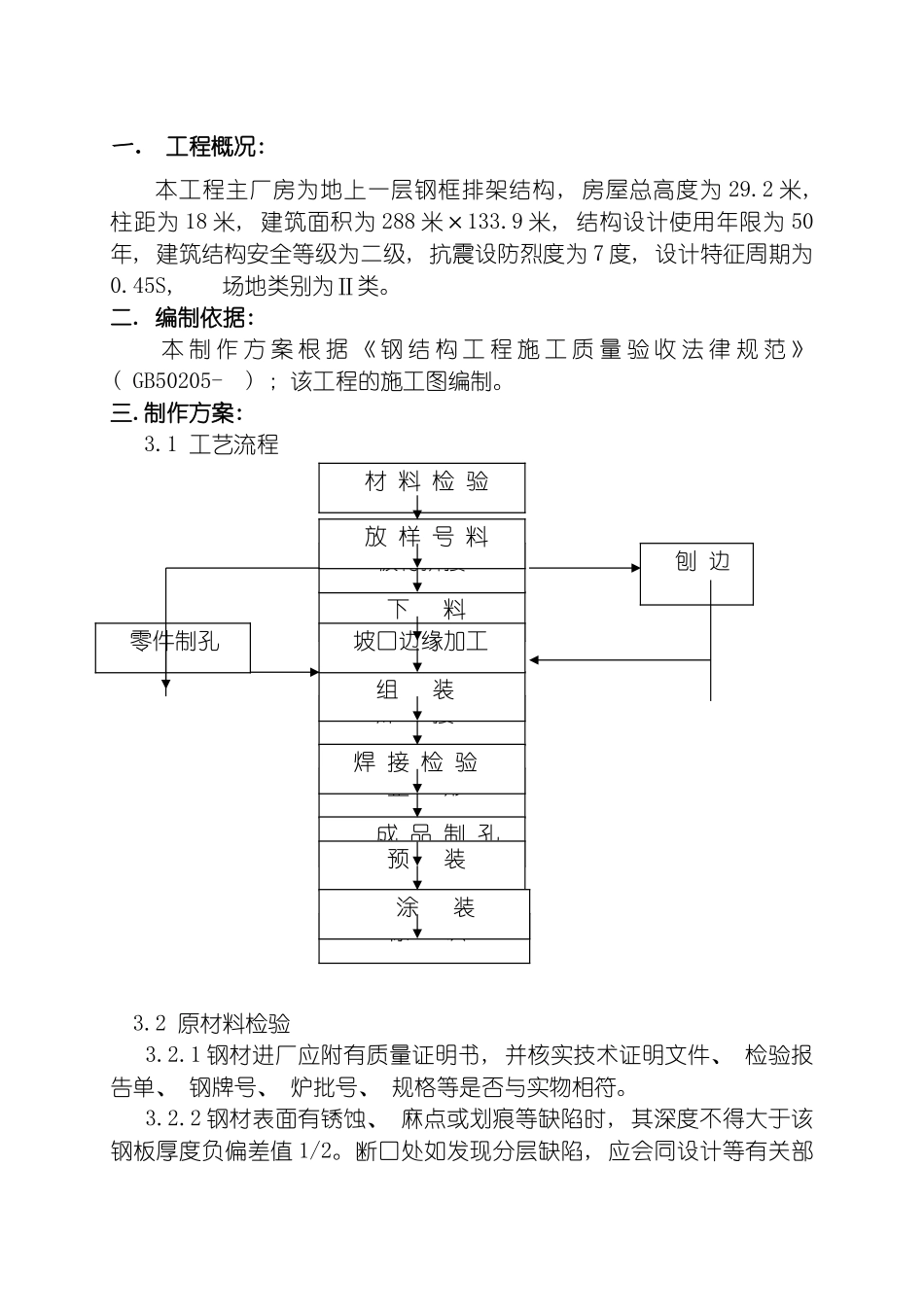

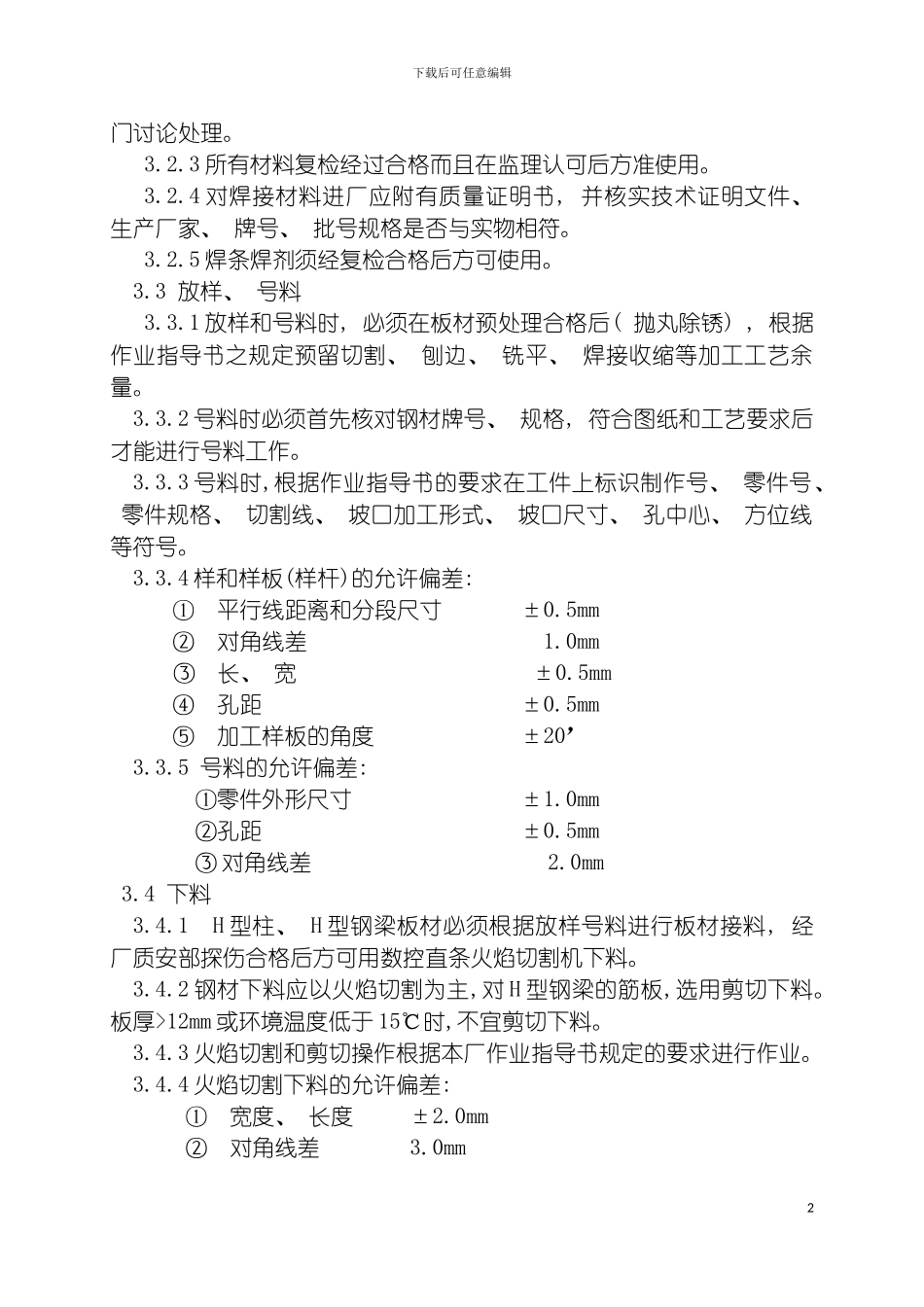

下载后可任意编辑静子大件钢结构制作施工方案1一． 工程概况: 本工程主厂房为地上一层钢框排架结构, 房屋总高度为 29.2 米, 柱距为 18 米, 建筑面积为 288 米×133.9 米, 结构设计使用年限为 50年, 建筑结构安全等级为二级, 抗震设防烈度为 7 度, 设计特征周期为0.45S,场地类别为Ⅱ类。二. 编制依据: 本 制 作 方 案 根 据 《 钢 结 构 工 程 施 工 质 量 验 收 法 律 规 范 》( GB50205- ) ; 该工程的施工图编制。三.制作方案: 3.1 工艺流程 3.2 原材料检验 3.2.1 钢材进厂应附有质量证明书, 并核实技术证明文件、 检验报告单、 钢牌号、 炉批号、 规格等是否与实物相符。 3.2.2 钢材表面有锈蚀、 麻点或划痕等缺陷时, 其深度不得大于该钢板厚度负偏差值 1/2。断口处如发现分层缺陷, 应会同设计等有关部 整 形 焊 接 组 装 下 料 板材拼接 焊 接 检 验 材 料 检 验 放 样 号 料 成 品 制 孔 预 装 坡口边缘加工 标 识刨 边涂 装 零件制孔下载后可任意编辑门讨论处理。 3.2.3 所有材料复检经过合格而且在监理认可后方准使用。3.2.4 对焊接材料进厂应附有质量证明书, 并核实技术证明文件、 生产厂家、 牌号、 批号规格是否与实物相符。3.2.5 焊条焊剂须经复检合格后方可使用。 3.3 放样、 号料3.3.1 放样和号料时, 必须在板材预处理合格后( 抛丸除锈) , 根据作业指导书之规定预留切割、 刨边、 铣平、 焊接收缩等加工工艺余量。3.3.2 号料时必须首先核对钢材牌号、 规格, 符合图纸和工艺要求后才能进行号料工作。3.3.3 号料时,根据作业指导书的要求在工件上标识制作号、 零件号、 零件规格、 切割线、 坡口加工形式、 坡口尺寸、 孔中心、 方位线等符号。 3.3.4 样和样板(样杆)的允许偏差: ① 平行线距离和分段尺寸 ±0.5mm ② 对角线差 1.0mm ③ 长、 宽 ±0.5mm ④ 孔距 ±0.5mm ⑤ 加工样板的角度 ±20’3.3.5 号料的允许偏差: ①零件外形尺寸 ±1.0mm ②孔距 ±0.5mm ③ 对角线差 2.0mm3.4 下料3.4.1 H 型柱、 H 型钢梁板材必须根据放样号料进行板材接料, 经厂质安部探伤合格后方可用数控直条火焰切割机下料。3.4.2 钢材下料应以火焰切割为主,对 H 型钢梁的筋板,选用剪切下料。板厚>12mm 或环境温度低于 15℃时,不宜剪切下料。3.4.3 火焰切割和剪切操作根据本厂作业...
