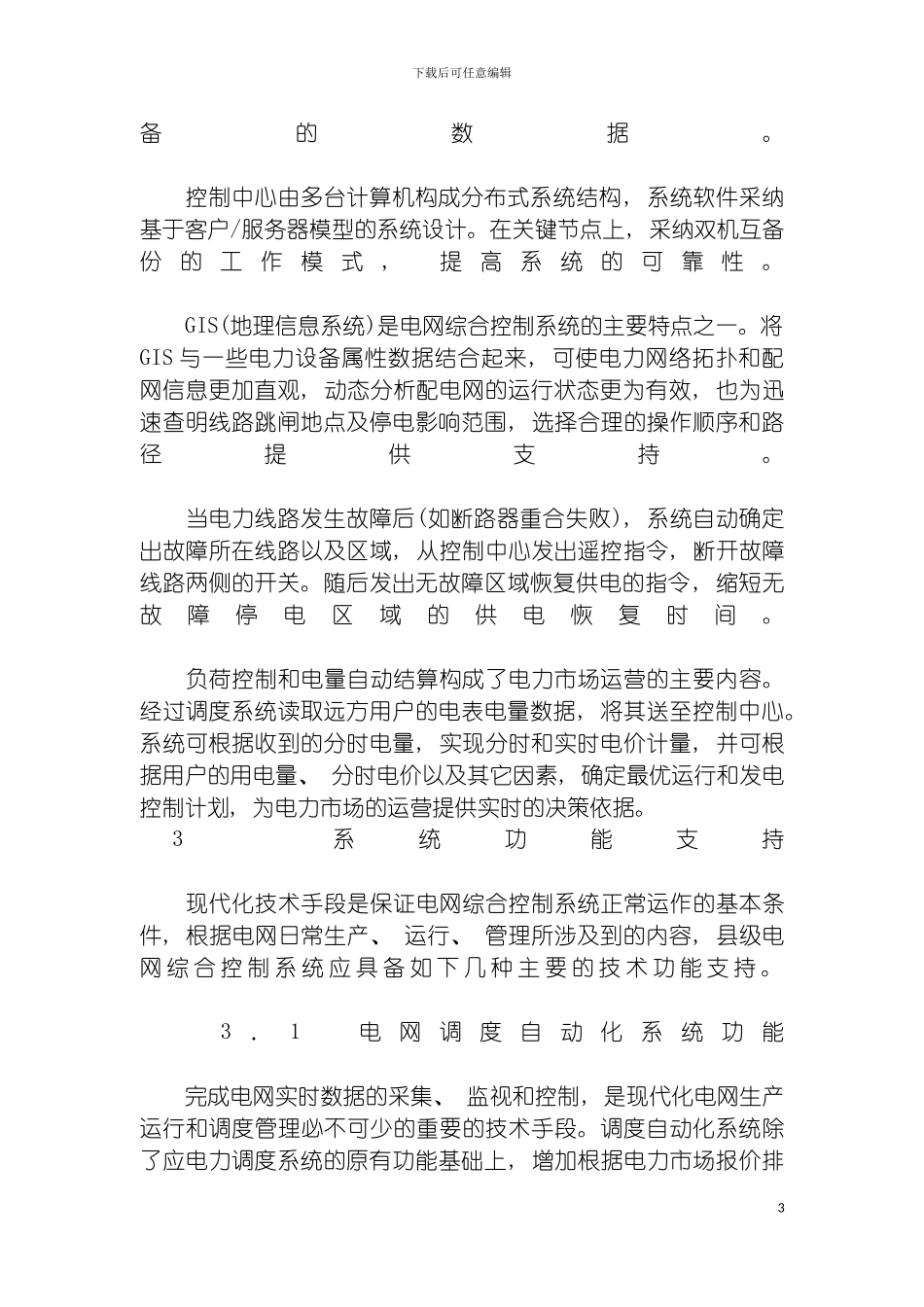

下载后可任意编辑面对电力市场的县级电网综合控制系统方案1下载后可任意编辑面对电力市场的县级电网综合控制系统方案摘要本文探讨了建立面对电力市场的县级电网综合控制系统的方案设想, 提出了建立集县级电力调度、 配电系统及能量结算系统于一体的系统体系结构、 技术要求及支持手段、 并提出了系统建设的具体途径。1 概述 传统的县级电网自动化的做法是: 建立独立的电力调度系统、 配电自动化系统、 电能结算系统, 使得各个系统之间的信息共享不能提供充分的保障, 同时也造成了设备的大量冗余。对于县级电网来说, 建立合理的电网控制系统体系结构, 达到系统设备的合理分配和布置, 提高系统信息的共享, 是县级电网控制系统必须解决的问题。在这样的环境要求下, 作者提出了一种面对电力市场的县级电网综合控制系统方案。2 系统体系结构 电力市场的引入给传统的电力调度系统带来功能上和内涵上的重大变化。现代电力企业的电网综合控制系统是其它非实时系统的实时数据仓库, 特别在面对电力市场的环境下, 需要电网控制系统提供大量的数据。 在本系统方案中, 将电力调度、 配电自动化、 以及电力市场运营系统三大系统集于一体, 从而达到设备、 信息共享的目的。 从系统的监测功能角度来分类, 县级电网综合控制系统可分为两大子系统, 即变电所综合自动化和馈线自动化。这两个子系统为配电网自动化提供了最基本的原始数据, 如采集的母线电压、 电流、 线路频率、 有功功率、 电量脉冲、 开关状态、 变压器分接头位置等信息, 成为系统进行控制的基本数据依据。配电自动化系统采集的数据对象包括来自开闭所、 变电所、 柱上电子或智能开关、 柱上变压器以及柜式变电站、 智能电能表等设2下载后可任意编辑备的数据。 控制中心由多台计算机构成分布式系统结构, 系统软件采纳基于客户/服务器模型的系统设计。在关键节点上, 采纳双机互备份 的 工 作 模 式, 提 高 系 统 的 可 靠 性 。 GIS(地理信息系统)是电网综合控制系统的主要特点之一。将GIS 与一些电力设备属性数据结合起来, 可使电力网络拓扑和配网信息更加直观, 动态分析配电网的运行状态更为有效, 也为迅速查明线路跳闸地点及停电影响范围, 选择合理的操作顺序和路径提供支持。 当电力线路发生故障后(如断路器重合失败), 系统自动确定出故障所在线路以及区域, 从控制中心发出遥控指令, 断开故障线路两侧的开关。随后发出无故障...
