韶关市五里亭武江大桥施工组织设计模板

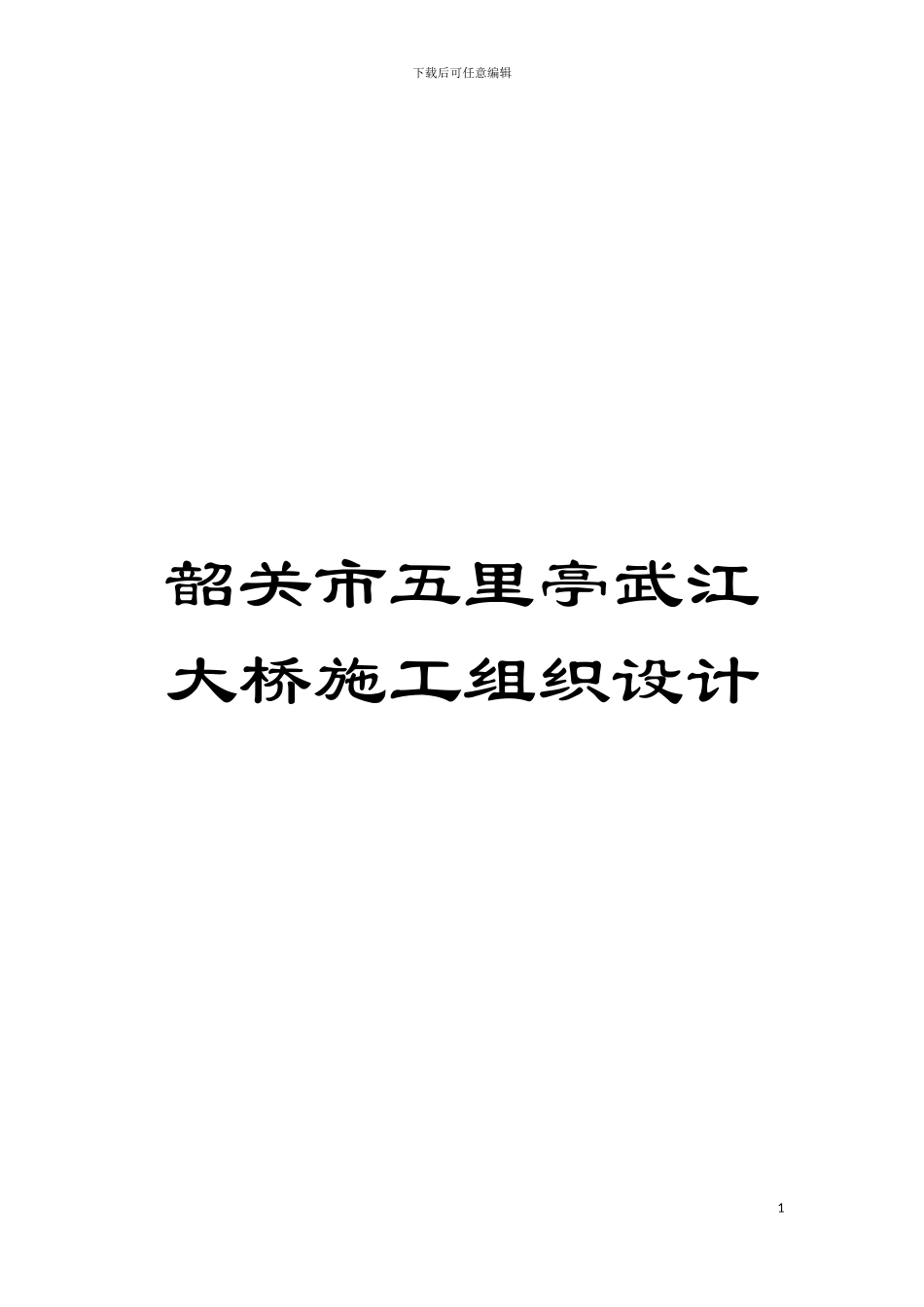

韶关市五里亭武江大桥施工组织设计模板_第1页
1/290

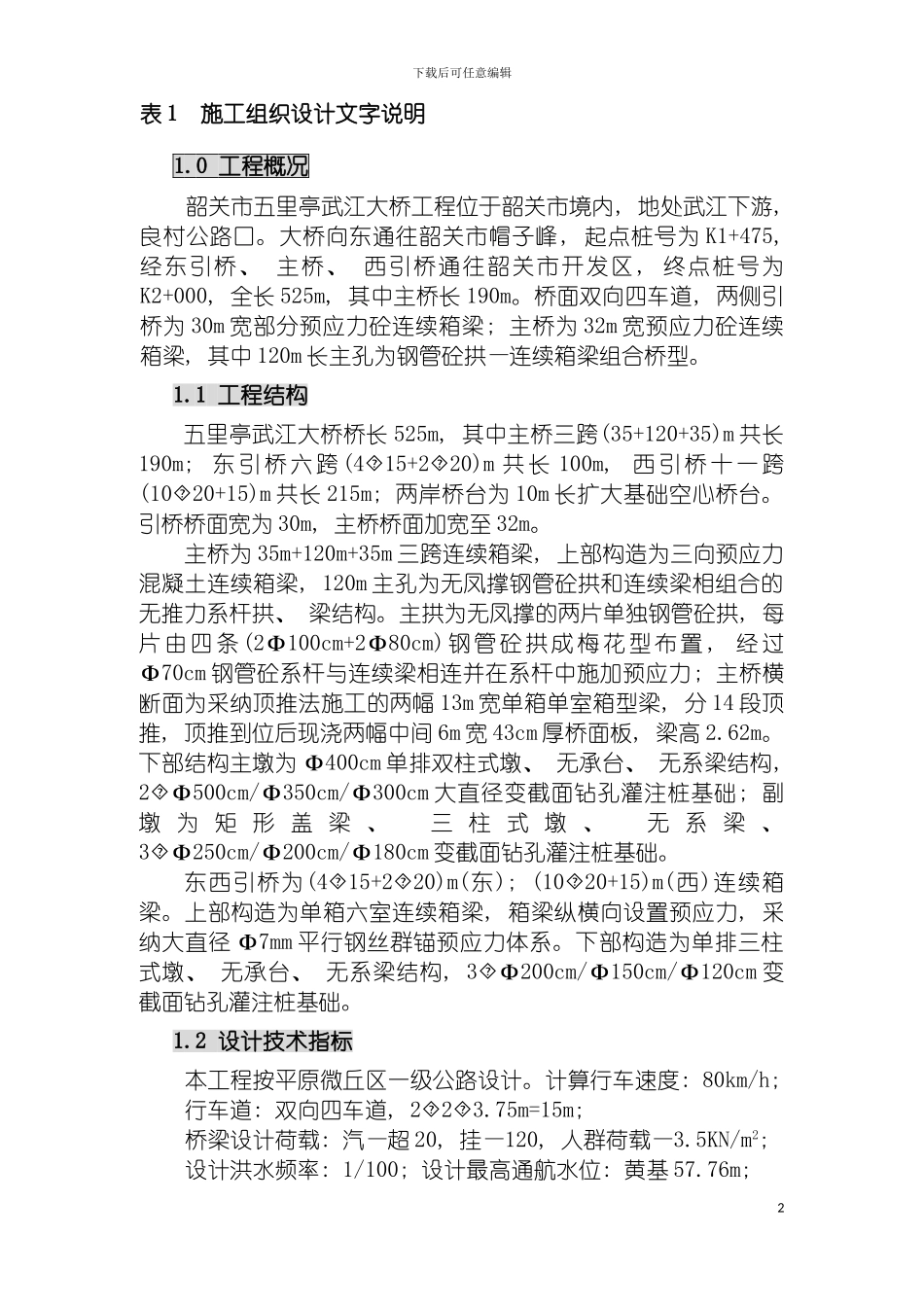

韶关市五里亭武江大桥施工组织设计模板_第2页
2/290

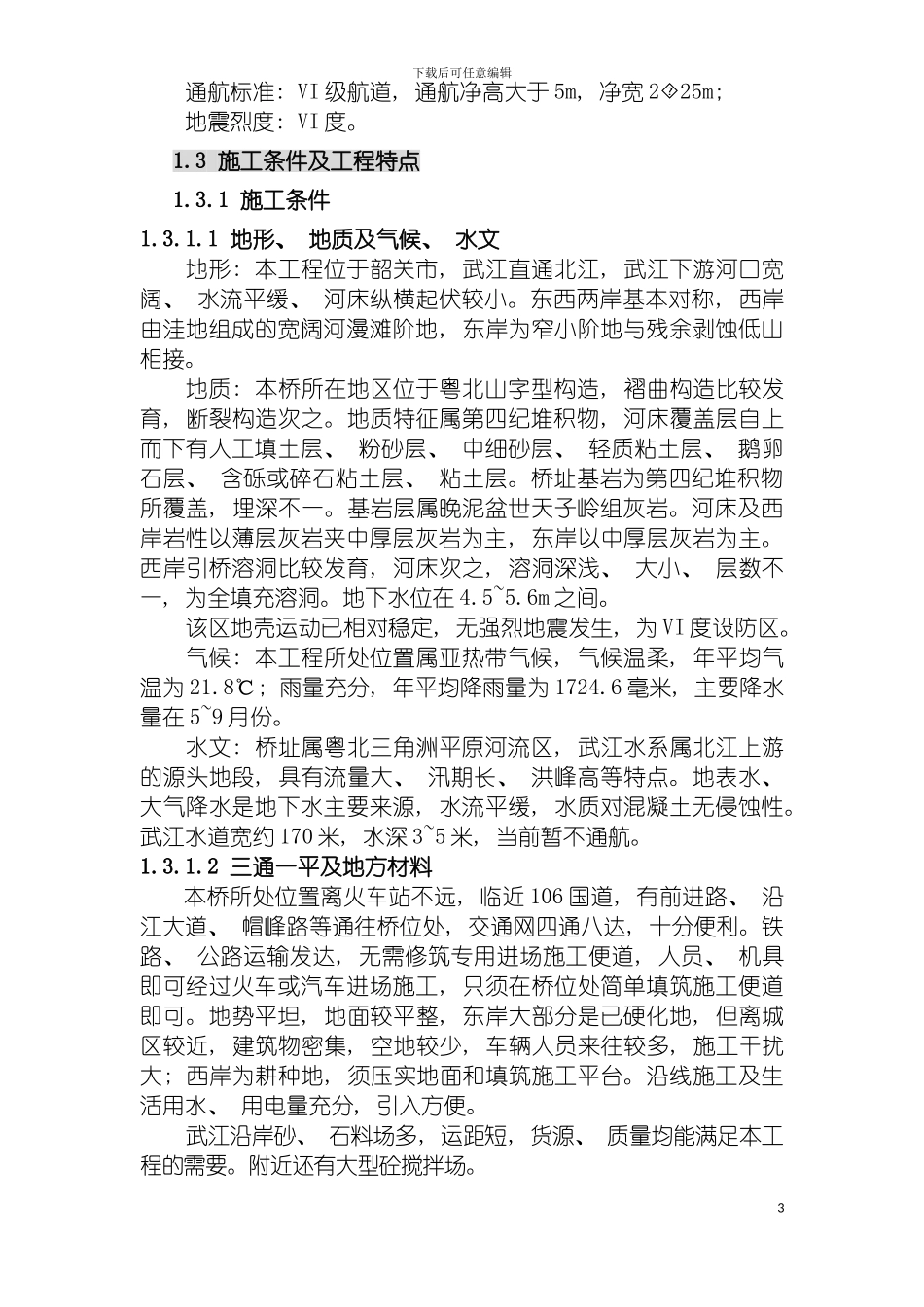

韶关市五里亭武江大桥施工组织设计模板_第3页
3/290
下载后可任意编辑韶关市五里亭武江大桥施工组织设计1下载后可任意编辑表 1 施工组织设计文字说明1.0 工程概况韶关市五里亭武江大桥工程位于韶关市境内, 地处武江下游, 良村公路口。大桥向东通往韶关市帽子峰, 起点桩号为 K1+475, 经东引桥、 主桥、 西引桥通往韶关市开发区, 终点桩号为K2+000, 全长 525m, 其中主桥长 190m。桥面双向四车道, 两侧引桥为 30m 宽部分预应力砼连续箱梁; 主桥为 32m 宽预应力砼连续箱梁, 其中 120m 长主孔为钢管砼拱—连续箱梁组合桥型。1.1 工程结构五里亭武江大桥桥长 525m, 其中主桥三跨(35+120+35)m 共长190m; 东引桥六跨 (415+220)m 共长 100m, 西引桥十一跨(1020+15)m 共长 215m; 两岸桥台为 10m 长扩大基础空心桥台。引桥桥面宽为 30m, 主桥桥面加宽至 32m。主桥为 35m+120m+35m 三跨连续箱梁, 上部构造为三向预应力混凝土连续箱梁, 120m 主孔为无凤撑钢管砼拱和连续梁相组合的无推力系杆拱、 梁结构。主拱为无凤撑的两片单独钢管砼拱, 每片由四条 (2Ф100cm+2Ф80cm)钢管砼拱成梅花型布置 , 经过Ф70cm 钢管砼系杆与连续梁相连并在系杆中施加预应力; 主桥横断面为采纳顶推法施工的两幅 13m 宽单箱单室箱型梁, 分 14 段顶推, 顶推到位后现浇两幅中间 6m 宽 43cm 厚桥面板, 梁高 2.62m。下部结构主墩为 Ф400cm 单排双柱式墩、 无承台、 无系梁结构, 2Ф500cm/Ф350cm/Ф300cm 大直径变截面钻孔灌注桩基础; 副墩 为 矩 形 盖 梁 、 三 柱 式 墩 、 无 系 梁 、 3Ф250cm/Ф200cm/Ф180cm 变截面钻孔灌注桩基础。东西引桥为(415+220)m(东); (1020+15)m(西)连续箱梁。上部构造为单箱六室连续箱梁, 箱梁纵横向设置预应力, 采纳大直径 Ф7mm 平行钢丝群锚预应力体系。下部构造为单排三柱式墩、 无承台、 无系梁结构, 3Ф200cm/Ф150cm/Ф120cm 变截面钻孔灌注桩基础。1.2 设计技术指标本工程按平原微丘区一级公路设计。计算行车速度: 80km/h; 行车道: 双向四车道, 223.75m=15m; 桥梁设计荷载: 汽—超 20, 挂—120, 人群荷载—3.5KN/m2; 设计洪水频率: 1/100; 设计最高通航水位: 黄基 57.76m; 2下载后可任意编辑通航标准: VI 级航道, 通航净高大于 5m, 净宽 225m; 地震烈度: VI 度。1.3 施工条件及工程特点1.3.1 施工条件1.3.1.1 地形、 地质及气候、 水...
