剪力墙裂缝处理方案VIP专享VIP免费

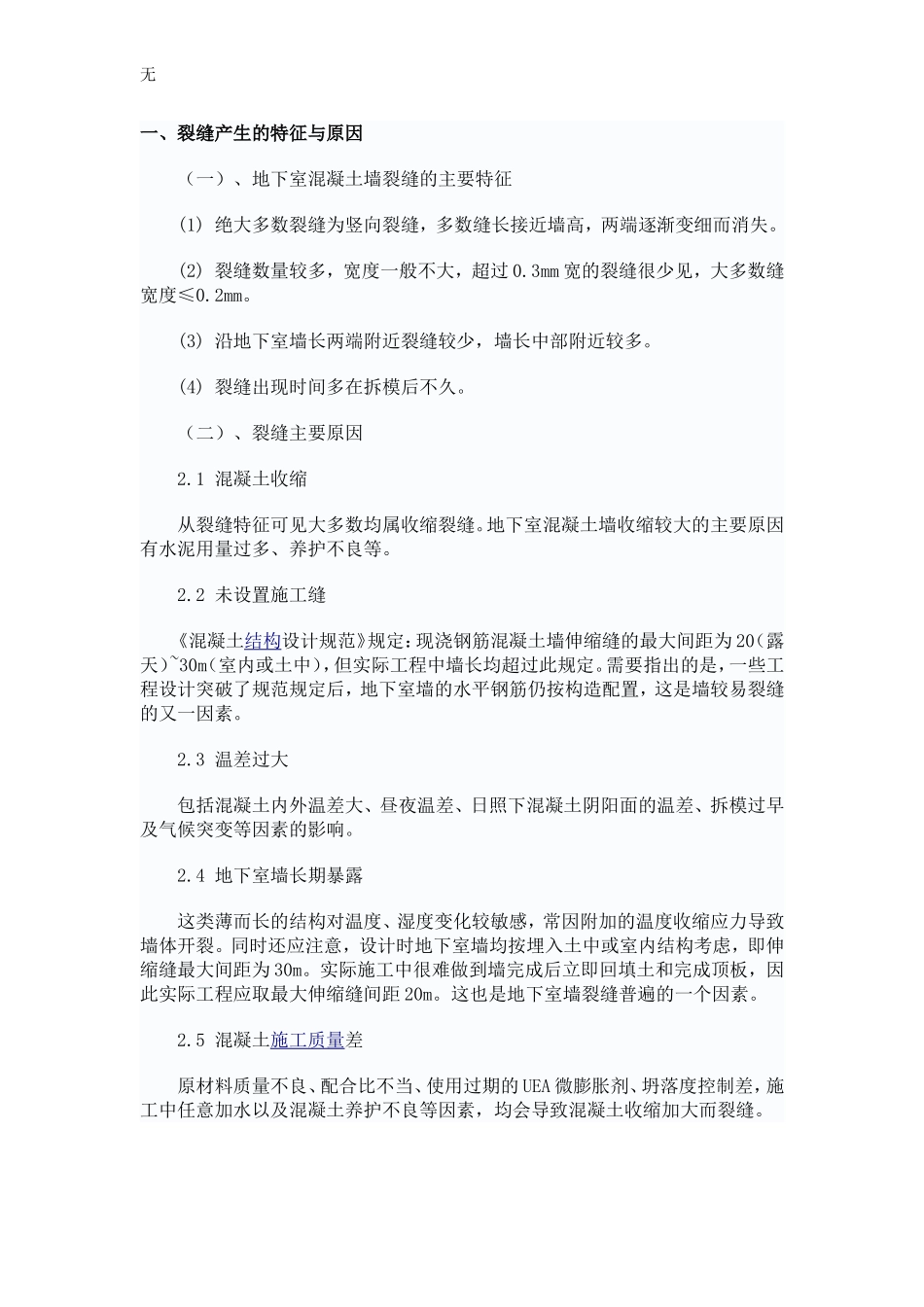

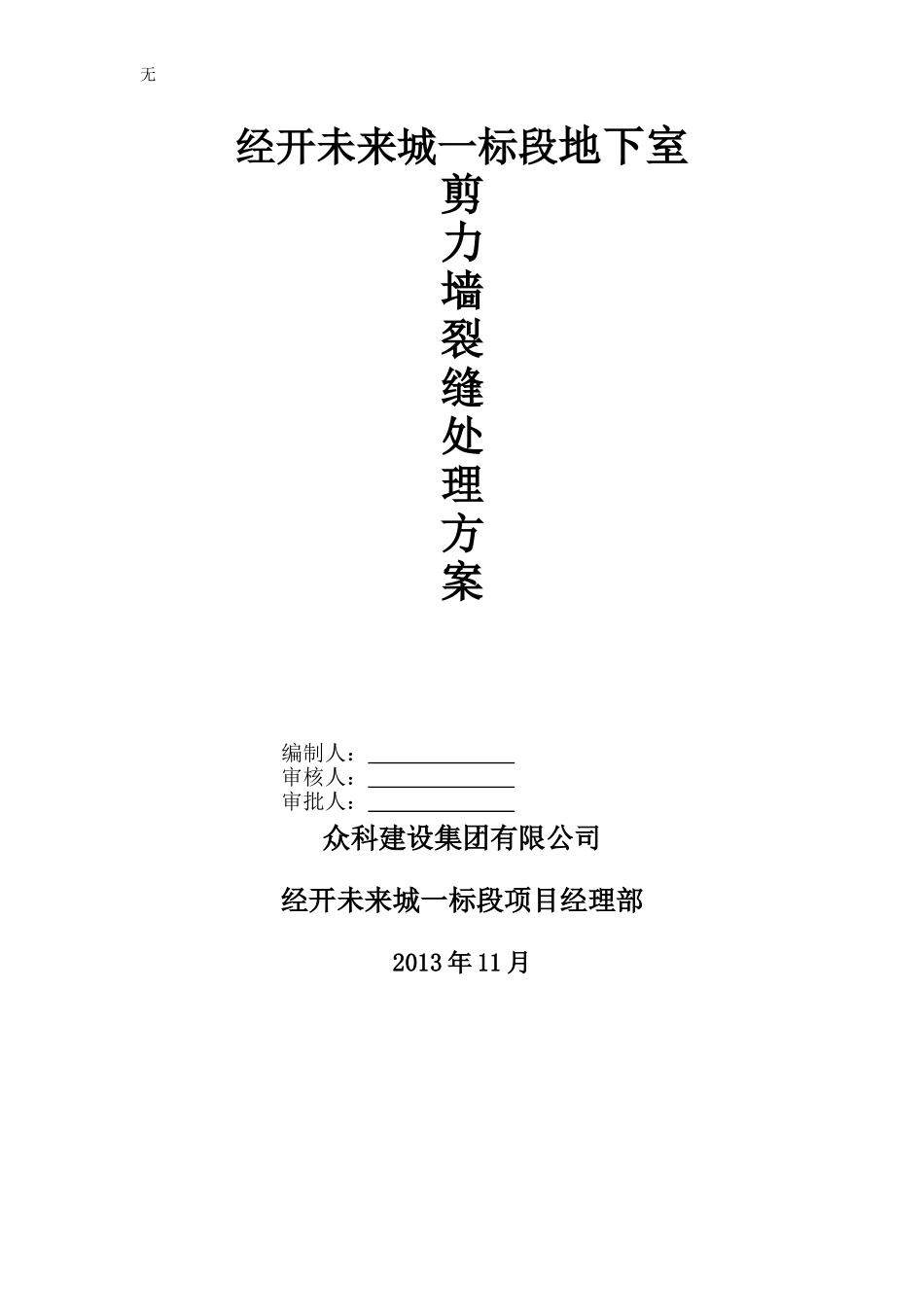

无经开未来城一标段地下室剪力墙裂缝处理方案编制人：审核人：审批人：众科建设集团有限公司经开未来城一标段项目经理部2013年11月无经开未来城一标段地下室剪力墙裂缝处理方案该地下室结构与2013年8月16日下午17点开始浇筑A栋外剪力墙C50；P8抗渗砼，8月17日浇完A栋负二层剪力墙、柱，负一层梁板砼，砼标号分别为：C50；P8、C50、C35。混凝土成型后于8月21日拆模，拆模后因温差原因导致混凝土剪力墙出现裂缝现象。经总承包单位、监理工程师、建设单位工程及设计院共同协商一致，要求我项目部针对该事项作出专项处理方案，我项目部组织专项技术小组，经决定采用聚氨酯涂膜（A、B双组聚氨酯）加玻璃丝布的方式处理裂缝，具体内容如下：工程名称经开未来城一标段施工单位众斜建设集团有限公司结构形式框剪层数地下2层、地上27层建筑面积66200m2编制单位技术部编制人监理公司审核意见总监理审核签字：年月日（公章）甲方审批意见项目负责人：年月日（公章）设计单位审查意见结构工程师：年月日（盖章）无一、裂缝产生的特征与原因（一）、地下室混凝土墙裂缝的主要特征(1)绝大多数裂缝为竖向裂缝，多数缝长接近墙高，两端逐渐变细而消失。(2)裂缝数量较多，宽度一般不大，超过0.3mm宽的裂缝很少见，大多数缝宽度≤0.2mm。(3)沿地下室墙长两端附近裂缝较少，墙长中部附近较多。(4)裂缝出现时间多在拆模后不久。（二）、裂缝主要原因2.1混凝土收缩从裂缝特征可见大多数均属收缩裂缝。地下室混凝土墙收缩较大的主要原因有水泥用量过多、养护不良等。2.2未设置施工缝《混凝土结构设计规范》规定：现浇钢筋混凝土墙伸缩缝的最大间距为20（露天）~30m（室内或土中），但实际工程中墙长均超过此规定。需要指出的是，一些工程设计突破了规范规定后，地下室墙的水平钢筋仍按构造配置，这是墙较易裂缝的又一因素。2.3温差过大包括混凝土内外温差大、昼夜温差、日照下混凝土阴阳面的温差、拆模过早及气候突变等因素的影响。2.4地下室墙长期暴露这类薄而长的结构对温度、湿度变化较敏感，常因附加的温度收缩应力导致墙体开裂。同时还应注意，设计时地下室墙均按埋入土中或室内结构考虑，即伸缩缝最大间距为30m。实际施工中很难做到墙完成后立即回填土和完成顶板，因此实际工程应取最大伸缩缝间距20m。这也是地下室墙裂缝普遍的一个因素。2.5混凝土施工质量差原材料质量不良、配合比不当、使用过期的UEA微膨胀剂、坍落度控制差，施工中任意加水以及混凝土养护不良等因素，均会导致混凝土收缩加大而裂缝。无此外，目前地下室普遍采用泵送混凝土，由于泵送混凝土坍落度大，也导致收缩增加，裂缝可能性加大。二、处理方法与工程实例目前常用的地下室混凝土墙裂缝的处理方法有以下两种。有的工程采用两种方法同时使用，效果良好。1、表面涂抹法常用材料有环氧树脂类、氰凝、聚氨酯类等。混凝土表面应坚实、清洁，有的表面根据材料要求还要求干燥。以涂抹环氧树脂类为例，其处理要点是先清洁需处理的表面，然后用丙酮或二甲苯或酒精擦洗，待干燥后用毛刷反复涂刷环氧浆液，每隔3～5min涂一次，至涂层厚度达到1mm左右为止。国外曾报道用这种处理方法的环氧浆液渗入深度可达16～84mm，能有效防止渗漏。2、表面涂刷加玻璃丝布法目前常用的有聚氨酯涂膜加玻璃丝布。例：其施工要点如下。将聚氨酯按甲乙组分和二甲苯按1:1.5:2的重量配合比搅拌均匀后，涂布在基层表面上，要求涂层厚薄均匀，涂完第一遍后一般需要固化5h以上，基本不粘手时，再涂以后几层。一般涂4～5层，总厚度不小于1.5mm。若加玻璃丝布，一般加在第2至第3层中间。地下室墙裂缝，经设计院确认不影响结构安全，采用表面粘贴玻璃丝布法处理，效果较好。处理时应注意玻璃丝布宜用非石蜡型处理。被处理表面应坚实、清洁、干燥均匀打底料，凹陷不平处用腻子料修补填平，自然固化后粘贴玻璃丝布1～3层。经总承包单位、监理工程师、建设单位工程及设计院共同协商一致同意采用聚氨酯涂膜加玻璃丝布方法施工处理。三、质量保证措施1、严格把好材料质量关，使用的材料，具有产品合格证、说明书和技术报告，经现场抽样复试合格后方可施工，绝不使用伪劣产...
