孔口和管嘴泄流

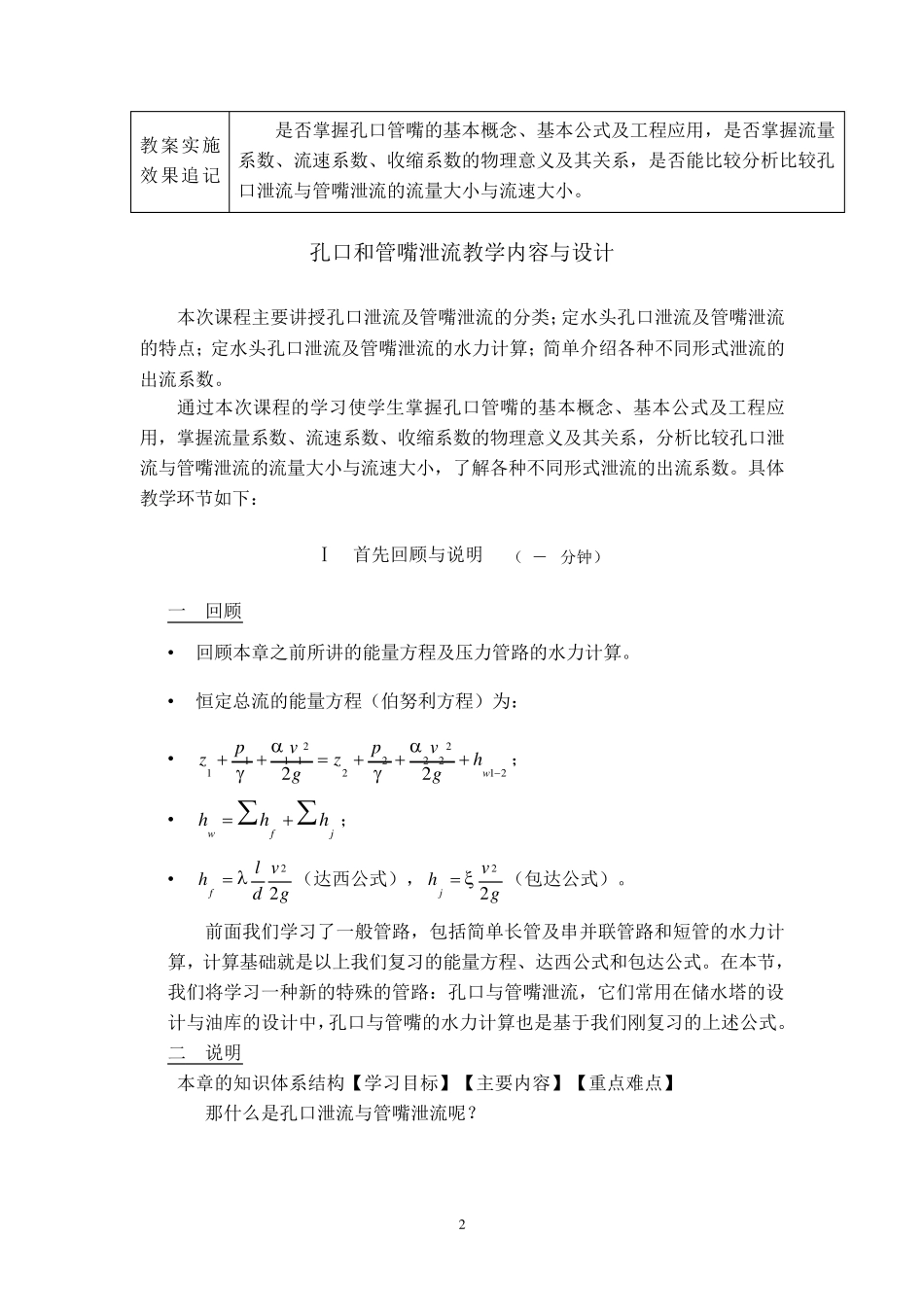

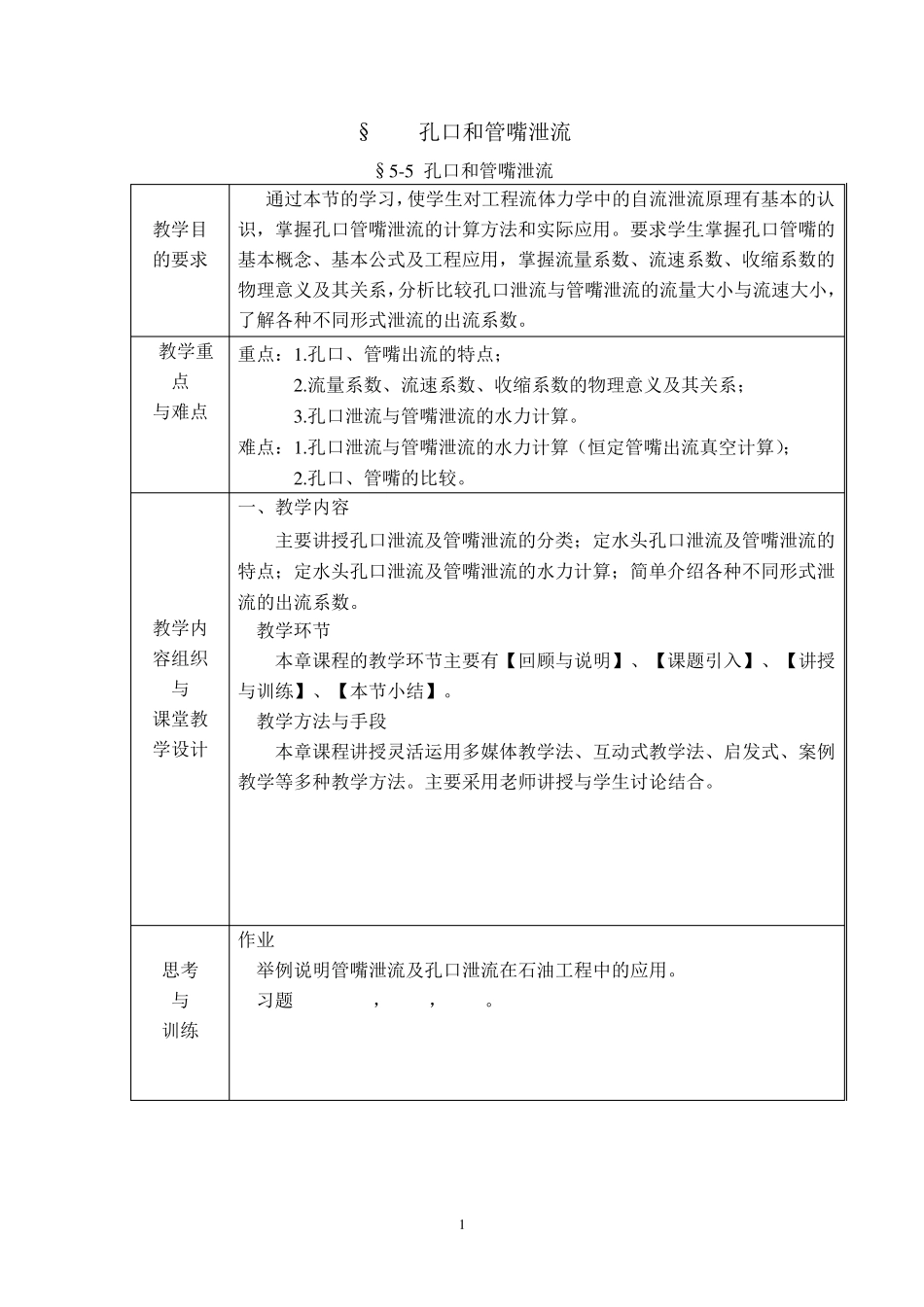

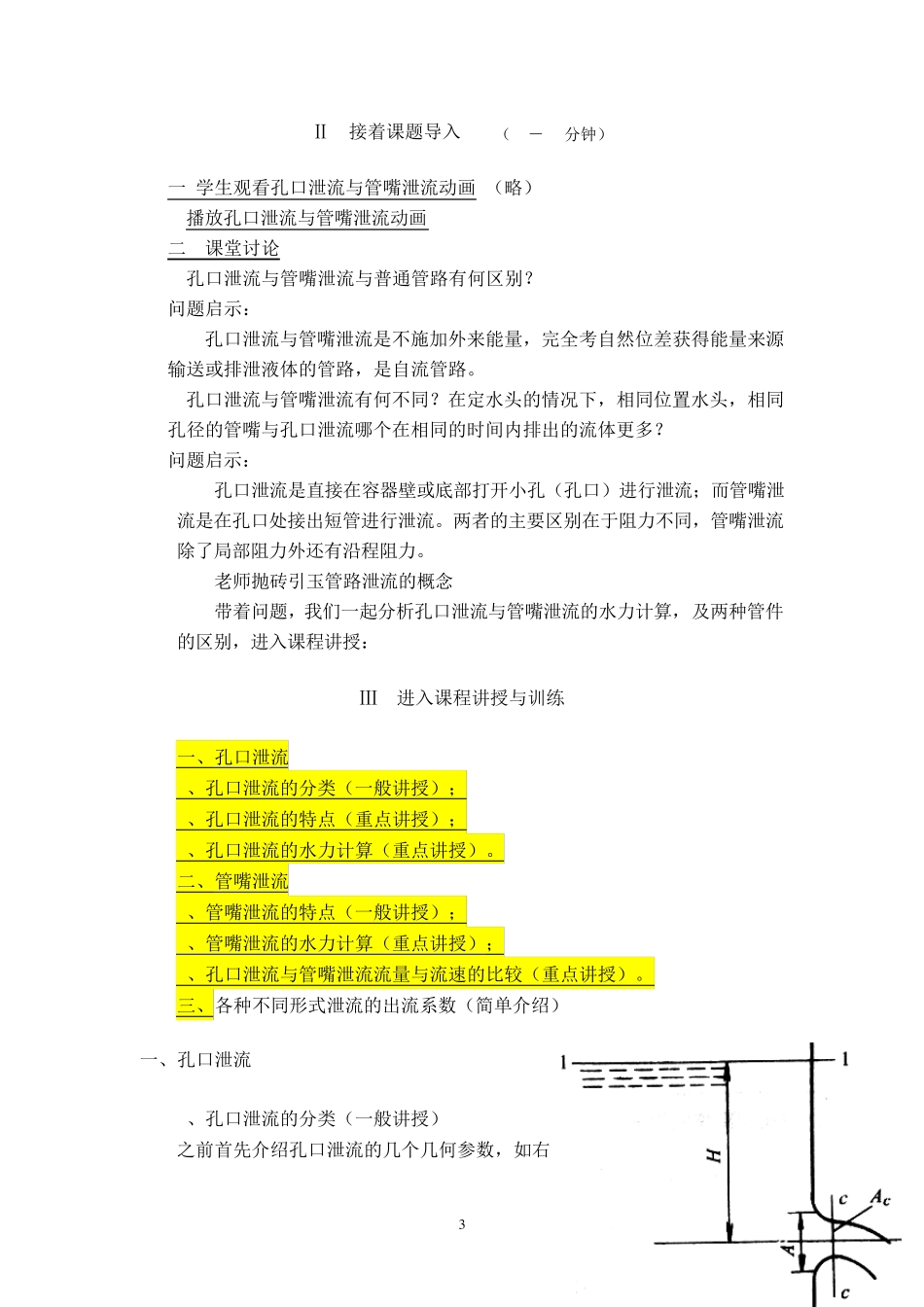

1 §5-5 孔口和管嘴泄流 §5 -5 孔口和管嘴泄流 教学目 的要求 通过本节的学习，使学生对工程流体力学中的自流泄流原理有基本的认识，掌握孔口管嘴泄流的计算方法和实际应用。要求学生掌握孔口管嘴的基本概念、基本公式及工程应用，掌握流量系数、流速系数、收缩系数的物理意义及其关系，分析比较孔口泄流与管嘴泄流的流量大小与流速大小，了解各种不同形式泄流的出流系数。 教学重 点 与难点 重点：1 .孔口、管嘴出流的特点； 2 .流量系数、流速系数、收缩系数的物理意义及其关系； 3 .孔口泄流与管嘴泄流的水力计算。 难点：1 .孔口泄流与管嘴泄流的水力计算（恒定管嘴出流真空计算）； 2 .孔口、管嘴的比较。 教学内 容组织 与 课堂教 学设计 一、教学内容 主要讲授孔口泄流及管嘴泄流的分类；定水头孔口泄流及管嘴泄流的特点；定水头孔口泄流及管嘴泄流的水力计算；简单介绍各种不同形式泄流的出流系数。 1.教学环节 本章课程的教学环节主要有【回顾与说明】、【课题引入】、【讲授与训练】、【本节小结】。 2.教学方法与手段 本章课程讲授灵活运用多媒体教学法、互动式教学法、启发式、案例教学等多种教学方法。主要采用老师讲授与学生讨论结合。 思考 与 训练 作业 1.举例说明管嘴泄流及孔口泄流在石油工程中的应用。 2.习题 P169-170，5-16，5-18。 2 教案实施效果追记 是否掌握孔口管嘴的基本概念、基本公式及工程应用，是否掌握流量系数、流速系数、收缩系数的物理意义及其关系，是否能比较分析比较孔口泄流与管嘴泄流的流量大小与流速大小。 孔口和管嘴泄流教学内容与设计 本次课程主要讲授孔口泄流及管嘴泄流的分类；定水头孔口泄流及管嘴泄流的特点；定水头孔口泄流及管嘴泄流的水力计算；简单介绍各种不同形式泄流的出流系数。 通过本次课程的学习使学生掌握孔口管嘴的基本概念、基本公式及工程应用，掌握流量系数、流速系数、收缩系数的物理意义及其关系，分析比较孔口泄流与管嘴泄流的流量大小与流速大小，了解各种不同形式泄流的出流系数。具体教学环节如下： Ⅰ 首先回顾与说明 （3－5分钟） 一. 回顾 • 回顾本章之前所讲的能量方程及压力管路的水力计算。 • 恒定总流的能量方程（伯努利方程）为： • 21222222111122whgvpzgvpz； • jfwhhh； • gvdlhf22（达西公式）， gvhj22（包达公式）。 前面我们学习了一般管路，...
