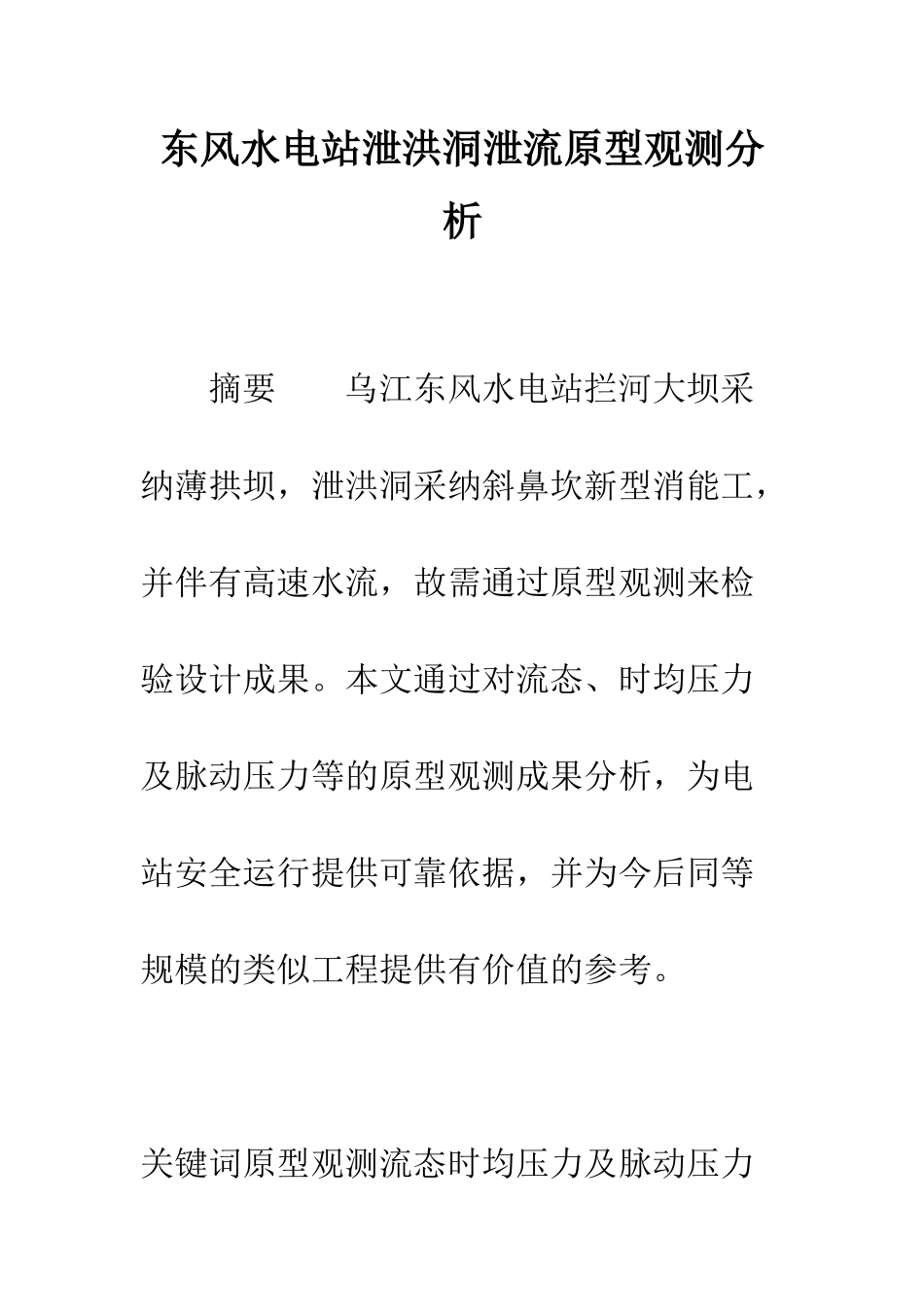

东风水电站泄洪洞泄流原型观测分析 摘要 乌江东风水电站拦河大坝采纳薄拱坝，泄洪洞采纳斜鼻坎新型消能工，并伴有高速水流，故需通过原型观测来检验设计成果
本文通过对流态、时均压力及脉动压力等的原型观测成果分析，为电站安全运行提供可靠依据，并为今后同等规模的类似工程提供有价值的参考

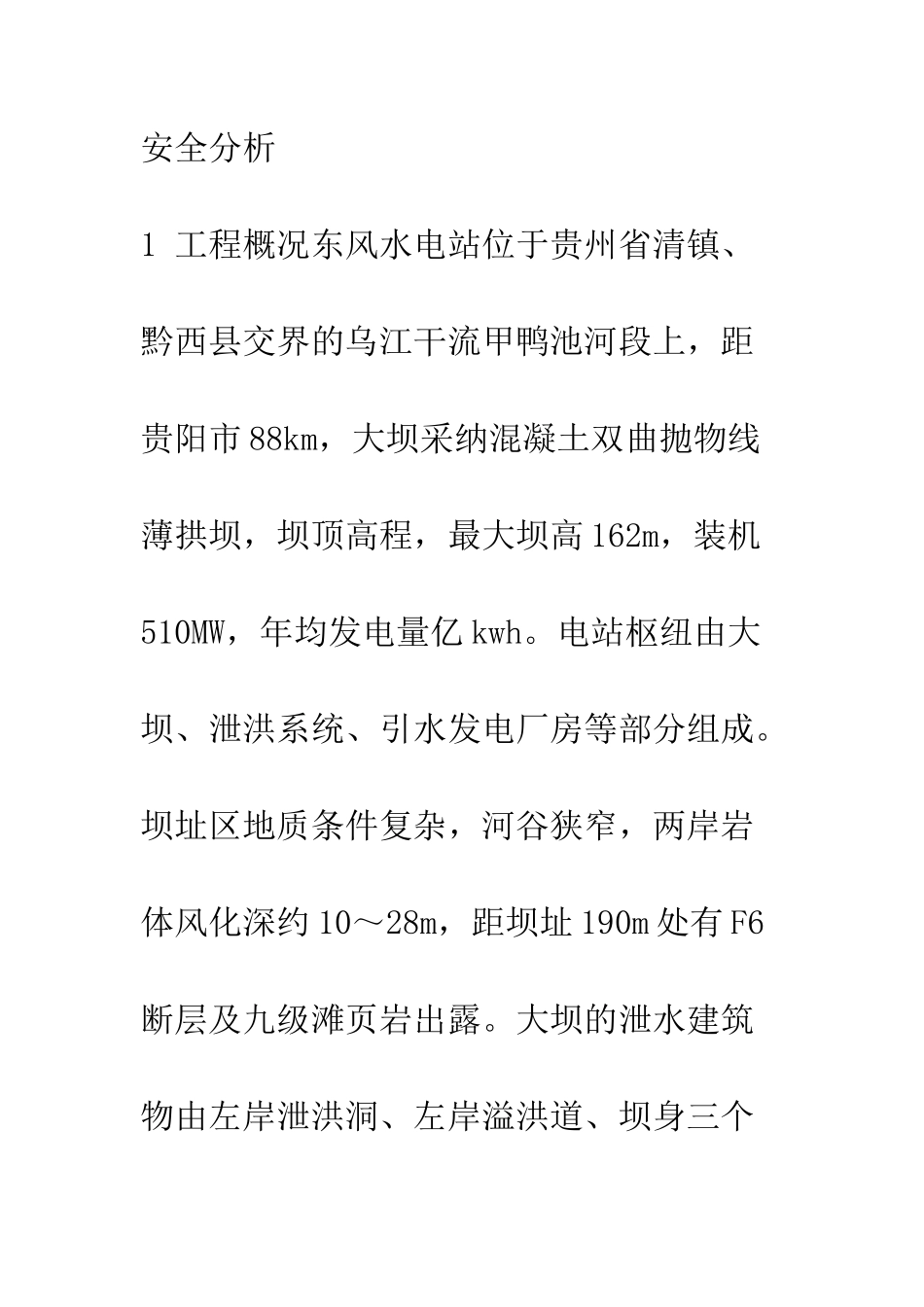

关键词原型观测流态时均压力及脉动压力安全分析1 工程概况东风水电站位于贵州省清镇、黔西县交界的乌江干流甲鸭池河段上，距贵阳市 88km，大坝采纳混凝土双曲抛物线薄拱坝，坝顶高程，最大坝高 162m，装机510MW，年均发电量亿 kwh
电站枢纽由大坝、泄洪系统、引水发电厂房等部分组成
坝址区地质条件复杂，河谷狭窄，两岸岩体风化深约 10～28m，距坝址 190m 处有 F6断层及九级滩页岩出露

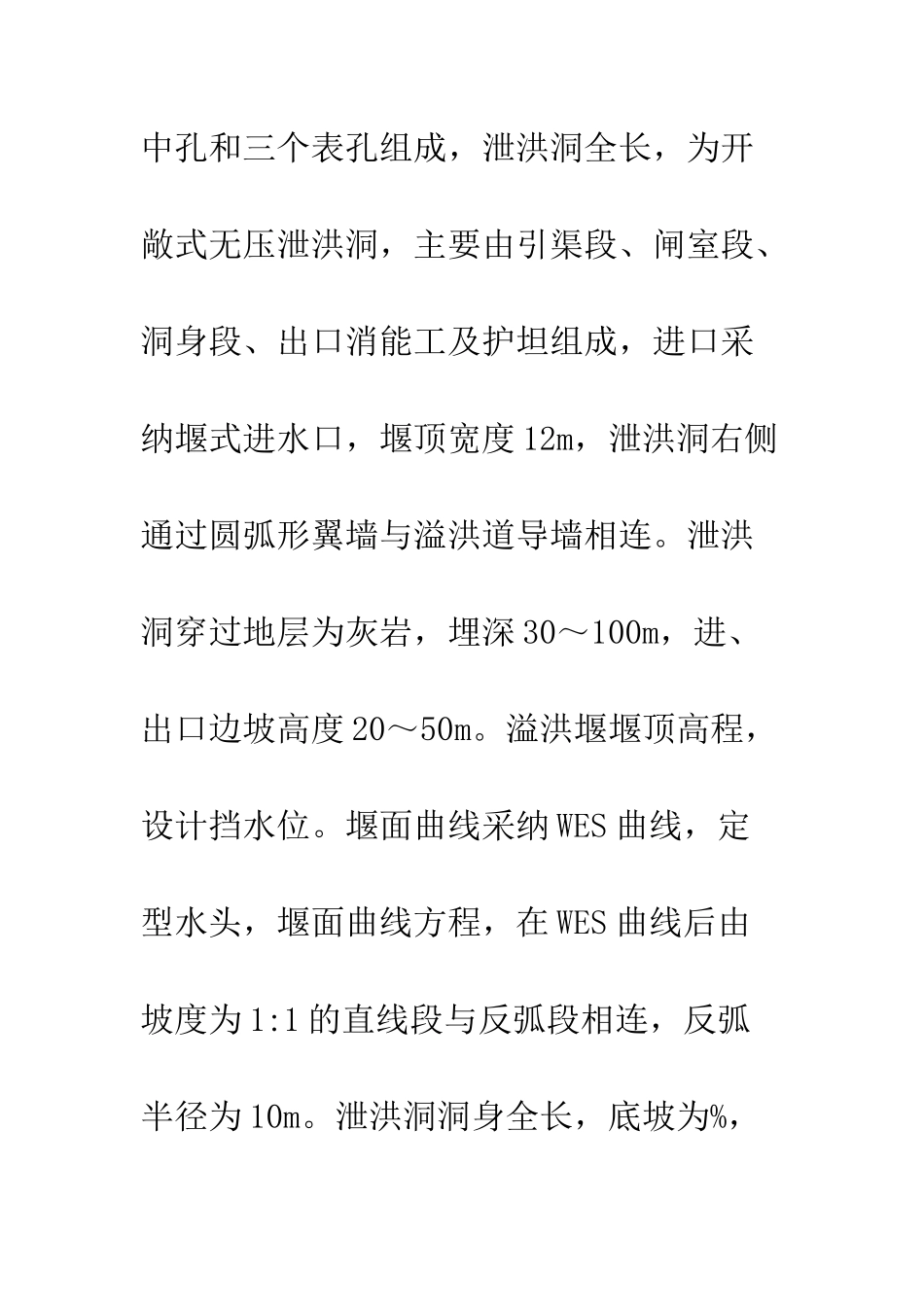

大坝的泄水建筑物由左岸泄洪洞、左岸溢洪道、坝身三个中孔和三个表孔组成，泄洪洞全长，为开敞式无压泄洪洞，主要由引渠段、闸室段、洞身段、出口消能工及护坦组成，进口采纳堰式进水口，堰顶宽度 12m，泄洪洞右侧通过圆弧形翼墙与溢洪道导墙相连
泄洪洞穿过地层为灰岩，埋深 30～100m，进、出口边坡高度 20～50m
溢洪堰堰顶高程，设计挡水位
堰面曲线采纳 WES 曲线，定型水头，堰面曲线方程，在 WES 曲线后由坡度为 1:1 的直线段与反弧段相连，反弧半径为 10m
泄洪洞洞身全长，底坡为%，断面型式为城门洞型，断面尺寸为 12×
泄洪洞出口采纳斜鼻坎消能工，挑坎高程～，挑射角°～33°
东风泄洪洞从布置到体型设计虽然作了大量的计算分析及水工模型试验讨论，并实行了相应的结构措施，但由于高速水流问题的复杂性，特别是对采纳斜鼻坎型消能工的认识不足，因此有必要通过原型观测来检验设计成果，为电站安全运行提供可靠依据，并为今后同等规模的类似工程提供有价值的参考
2 原型观测内容及测点布置东风水电站设计洪水位为，此时泄洪洞的泄
