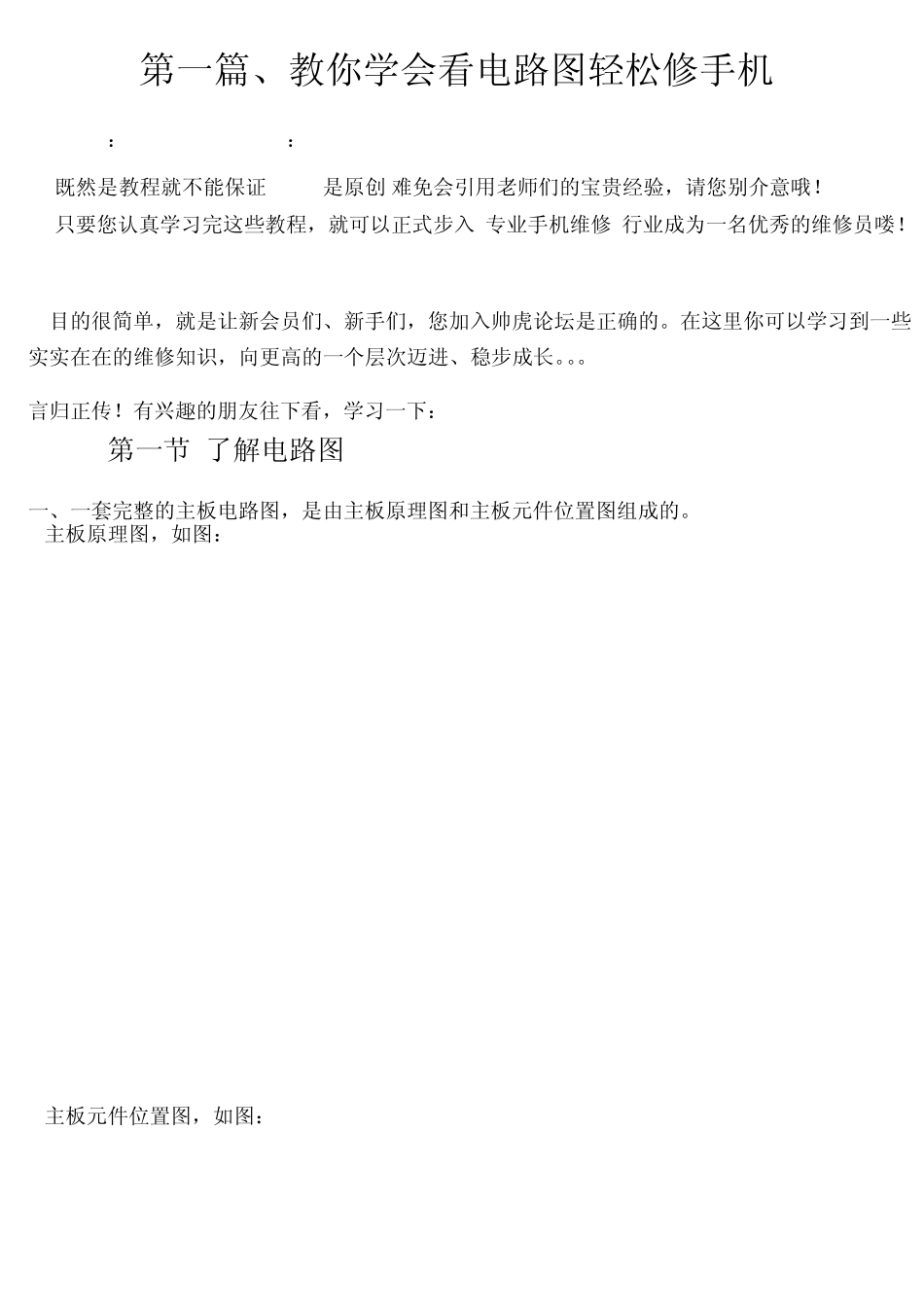

第一篇、教你学会看电路图轻松修手机Myid：42409Myname：Aerlant既然是教程就不能保证 100%是原创,难免会引用老师们的宝贵经验，请您别介意哦！只要您认真学习完这些教程，就可以正式步入“专业手机维修”行业成为一名优秀的维修员喽！目的很简单，就是让新会员们、新手们，您加入帅虎论坛是正确的。在这里你可以学习到一些实实在在的维修知识，向更高的一个层次迈进、稳步成长。。。言归正传！有兴趣的朋友往下看，学习一下：第一节 了解电路图一、一套完整的主板电路图，是由主板原理图和主板元件位置图组成的。1.主板原理图，如图：2.主板元件位置图，如图：主板元件位置图的作用：是方便用户找到相应元件所在主板的正确位置。而主板原理图是让用户对主板的电路原理有所了解，知道各个芯片的功能，及其线路的连接。二、相关名词解释电路图中会涉及到许多英文标识，这些标识主要起到了辅助解图的作用，如果不了解它们，根本不知道他们的作用，也就根本不可能看得懂原理图。所以在这里我们会将主要的英文标识进行解释。希望大家能够背熟记熟，同时希望大家多看电路图，对不懂的英文及时查找记熟。如图：以上英文标识在电路图上会灵活出现，比如“扬声器”是“SPEAKERSPEAKER””，它的缩写就是“SPKSPK””，“正极”是“positivepositive””，缩写是“P”，那么如果在图中标记SPKP，那么就证明它是扬声器正极。所以当有英文不明白的时候，可以将它们拆开后再进行理解，请大家灵活运用。第二节主板元件位置图一、元件编号每一个元件在主板元件位置图中，都有一个唯一的编号。这个编号由英文字母和数字共同组成。编号规则可以分成以下几类：芯片类：以U 为开头，如 CPUU101接口类：以J为开头，如键盘接口 J1202三极管类：以Q 为开头，如三极管 Q1206二级管类：以D 为开头，如二极管 D1102晶振类：以X 为开头，如 26M晶体 X901电阻类：以R 或 VR（压敏电阻）为开头，如电阻 R32VR211电容类：以C 为开头，如电容 C101电感类：以L为开头，如电感 L1104侧键类：以S为开头，如侧键 S1201电池类：以B 为开头，如备用电池 B201屏蔽罩：以SH为开头，如屏蔽罩 SH1振动器：以M 为开头，如振子 M201还有一部分标号是主板上的测试点，以TP为开头。二、查找元件功能用户可以根据相应的元件编号去查找主板原理图，从而了解此元件的作用。随便拿块主板作为示例。如果想了解某一个元件的主要功能（图中红圈内元件）如图：首先需要查看该型...
