小箱梁预制及架设施工工法

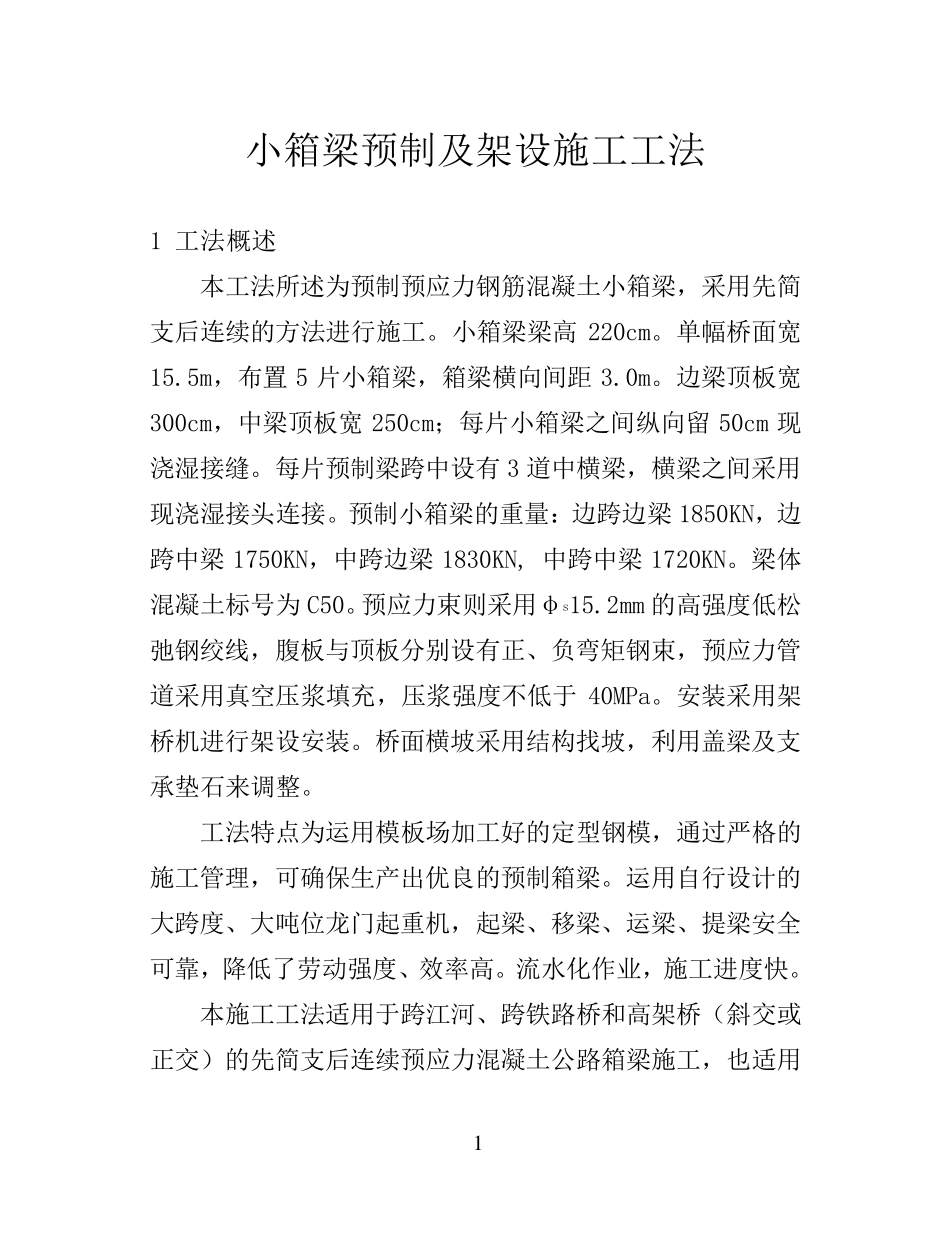

1 小箱梁预制及架设施工工法 1 工法概述 本工法所述为预制预应力钢筋混凝土小箱梁，采用先简支后连续的方法进行施工。小箱梁梁高220cm。单幅桥面宽15.5m，布置5 片小箱梁，箱梁横向间距3.0m。边梁顶板宽300cm，中梁顶板宽250cm；每片小箱梁之间纵向留50cm 现浇湿接缝。每片预制梁跨中设有3 道中横梁，横梁之间采用现浇湿接头连接。预制小箱梁的重量：边跨边梁1850KN，边跨中梁1750KN，中跨边梁1830KN, 中跨中梁1720KN。梁体混凝土标号为C50。预应力束则采用φs15.2mm 的高强度低松弛钢绞线，腹板与顶板分别设有正、负弯矩钢束，预应力管道采用真空压浆填充，压浆强度不低于 40MPa。安装采用架桥机进行架设安装。桥面横坡采用结构找坡，利用盖梁及支承垫石来调整。 工法特点为运用模板场加工好的定型钢模，通过严格的施工管理，可确保生产出优良的预制箱梁。运用自行设计的大跨度、大吨位龙门起重机，起梁、移梁、运梁、提梁安全可靠，降低了劳动强度、效率高。流水化作 业 ，施工进度快 。 本施工工法适 用于跨江 河 、跨铁 路 桥和 高架桥（ 斜 交 或正交 ） 的先简支后连续预应力混凝土公 路 箱梁施工，也 适 用 2 于其它跨度的先简支后连续预应力混凝土箱梁现场施工。 2 一般要求 2.1 技术管理 2.1.1 施工前完成设计图纸会审和设计技术交底，施工方案和专项技术措施的审核、审批。 2.1.2 对所用参与施工的人员进行技术培训和交底。 2.1.3 关键工序进行书面会签或联签。 2.1.4 施工过程中及时进行阶段性技术分析总结。 2.2 作业人员 2.2.1 所有人员必须进行技术培训和安全教育，特种作业作业人员持证上岗。 2.2.2 作业人员身体健康，无妨碍施工的病症，严禁酒后作业。 2.2.3 必须参加班前会，明确施工任务和职责，掌握操作要求，熟悉安全措施。 2.2.4 作业人员必须遵守劳动纪律，作业时应服从统一指挥，相互协调，严禁违章指挥、违章作业。 2.3 设备材料 2.3.1 施工机械应性能良好，定期进行保养和检查，确保机械正常使用。 2.3.2 主要施工机具 应定机定人，严格 执 行交接 班制 度。接 3 班时，必须对机具检查一次，并做好记录。 2.3.3 冬季施工应按要求对施工机械、管路采取防冻保护。。 2.3.4 进场材料要有质量保证书，并按规定进行抽检试验。材料和施工机具应按规定分类存放，标识清楚，防止损伤、污染。 机械设备配置：主要包括预制场起重设备、混凝土拌和浇筑成...
