小米移动电源分析详解

小米移动电源分析详解_第1页
1/9
小米移动电源分析详解_第2页
2/9
小米移动电源分析详解_第3页
3/9

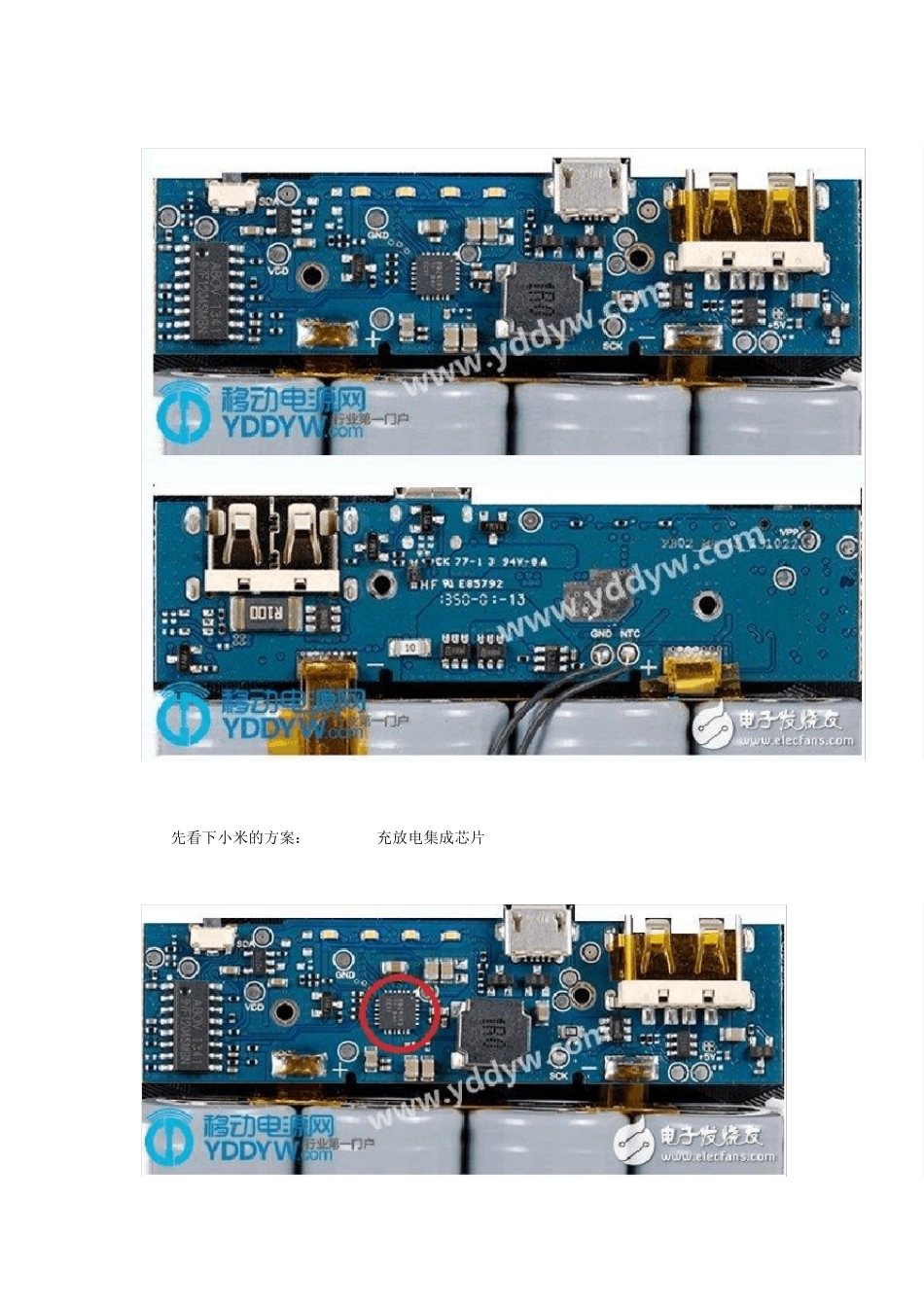

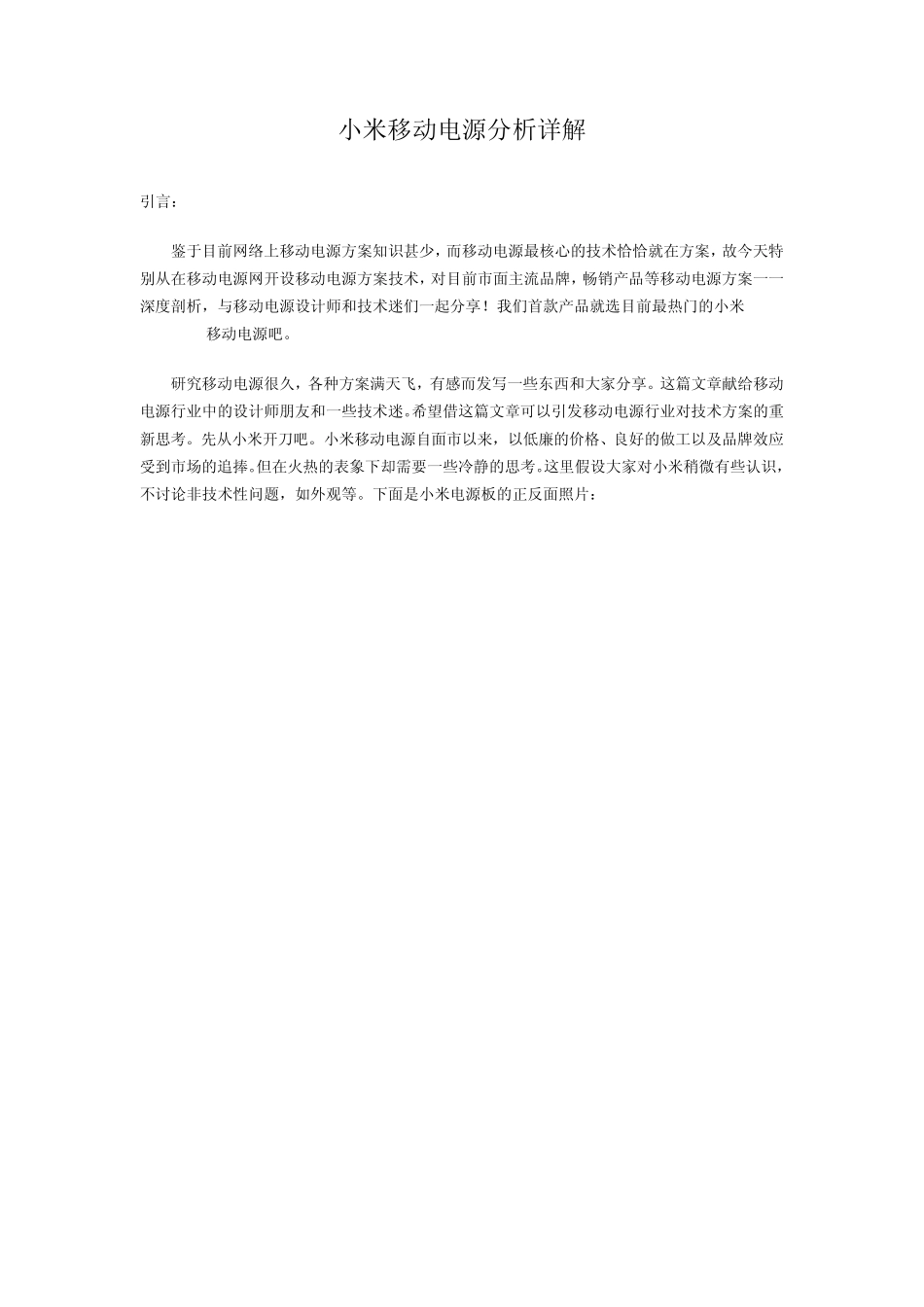

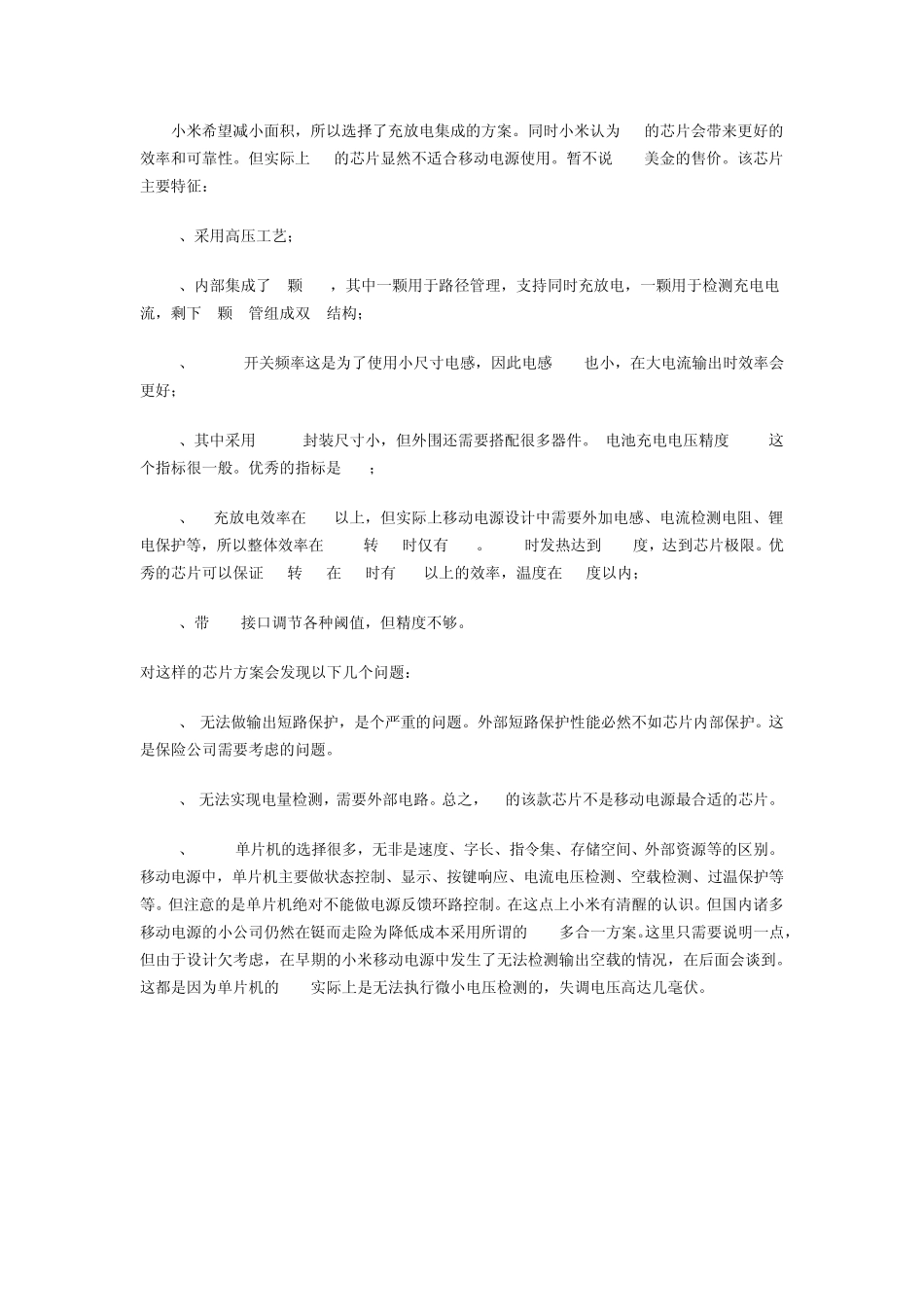

小米移动电源分析详解 引言: 鉴于目前网络上移动电源方案知识甚少,而移动电源最核心的技术恰恰就在方案,故今天特别从在移动电源网开设移动电源方案技术,对目前市面主流品牌,畅销产品等移动电源方案一一深度剖析,与移动电源设计师和技术迷们一起分享!我们首款产品就选目前最热门的小米10400mAh移动电源吧。 研究移动电源很久,各种方案满天飞,有感而发写一些东西和大家分享。这篇文章献给移动电源行业中的设计师朋友和一些技术迷。希望借这篇文章可以引发移动电源行业对技术方案的重新思考。先从小米开刀吧。小米移动电源自面市以来,以低廉的价格、良好的做工以及品牌效应受到市场的追捧。但在火热的表象下却需要一些冷静的思考。这里假设大家对小米稍微有些认识,不讨论非技术性问题,如外观等。下面是小米电源板的正反面照片: 先看下小米的方案: BQ24195充放电集成芯片 小米希望减小面积,所以选择了充放电集成的方案。同时小米认为TI的芯片会带来更好的效率和可靠性。但实际上TI的芯片显然不适合移动电源使用。暂不说2.8美金的售价。该芯片主要特征: 1、采用高压工艺; 2、内部集成了4颗 MOS,其中一颗用于路径管理,支持同时充放电,一颗用于检测充电电流,剩下 2颗 N管组成双 N结构; 3、1.5MHz开关频率这是为了使用小尺寸电感,因此电感 DCR也小,在大电流输出时效率会更好; 4、其中采用QFN24封装尺寸小,但外围还需要搭配很多器件。 电池充电电压精度 20mV这个指标很一般。优秀的指标是 2mV; 5、2A充放电效率在 88%以上,但实际上移动电源设计中需要外加电感、电流检测电阻、锂电保护等,所以整体效率在 3.3V转 5V时仅有 81%。2.4A时发热达到 100度,达到芯片极限。优秀的芯片可以保证 3V转 5V在 2A时有 90%以上的效率,温度在 50度以内; 6、带I2C接口调节各种阈值,但精度不够。 对这样的芯片方案会发现以下几个问题: 1、 无法做输出短路保护,是个严重的问题。外部短路保护性能必然不如芯片内部保护。这是保险公司需要考虑的问题。 2、 无法实现电量检测,需要外部电路。总之,TI的该款芯片不是移动电源最合适的芯片。 3、 ABOV单片机的选择很多,无非是速度、字长、指令集、存储空间、外部资源等的区别。移动电源中,单片机主要做状态控制、显示、按键响应、电流电压检测、空载检测、过温保护等等。但注意的是单片机绝对不能做电源反馈环路控制。在这点上小米有清醒的认识。但国内...
