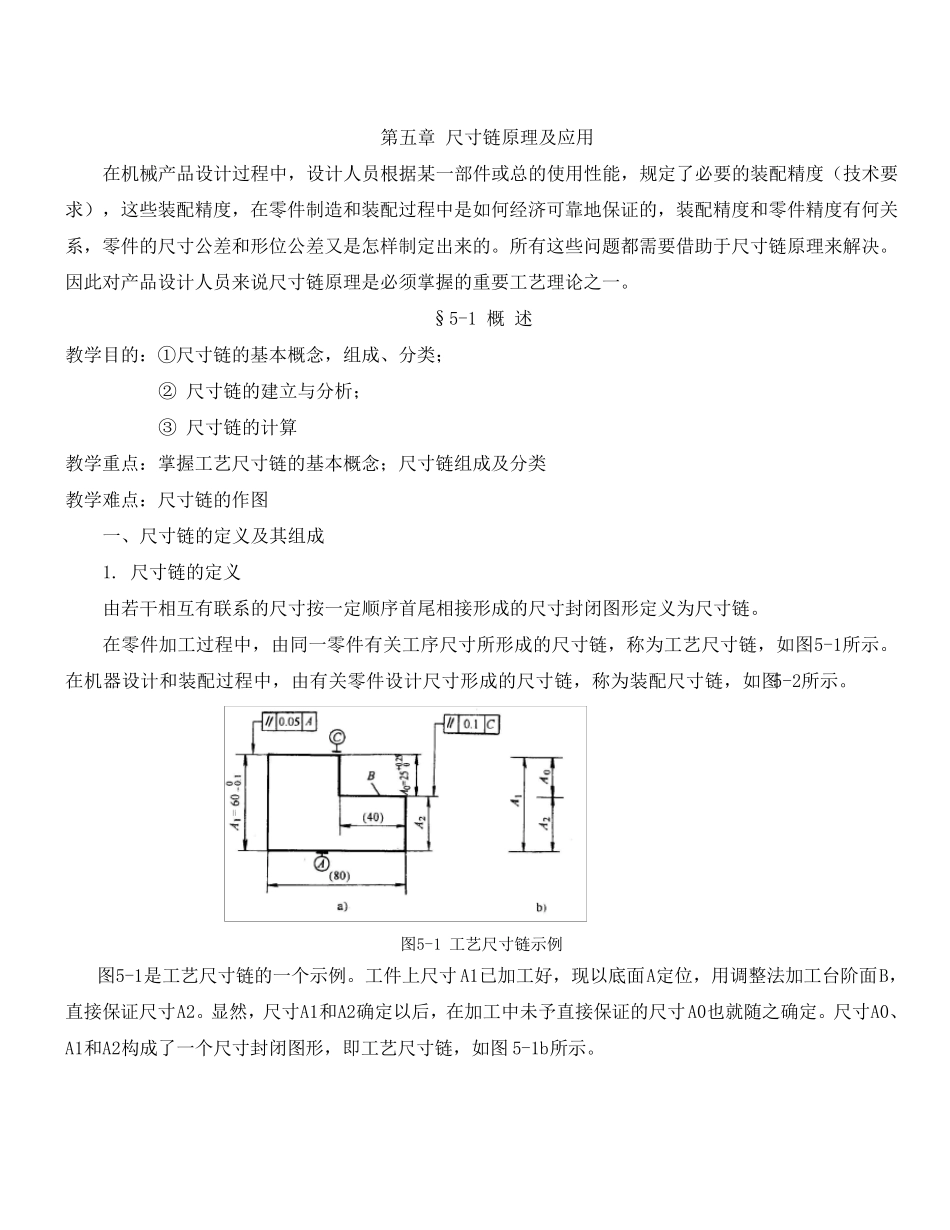

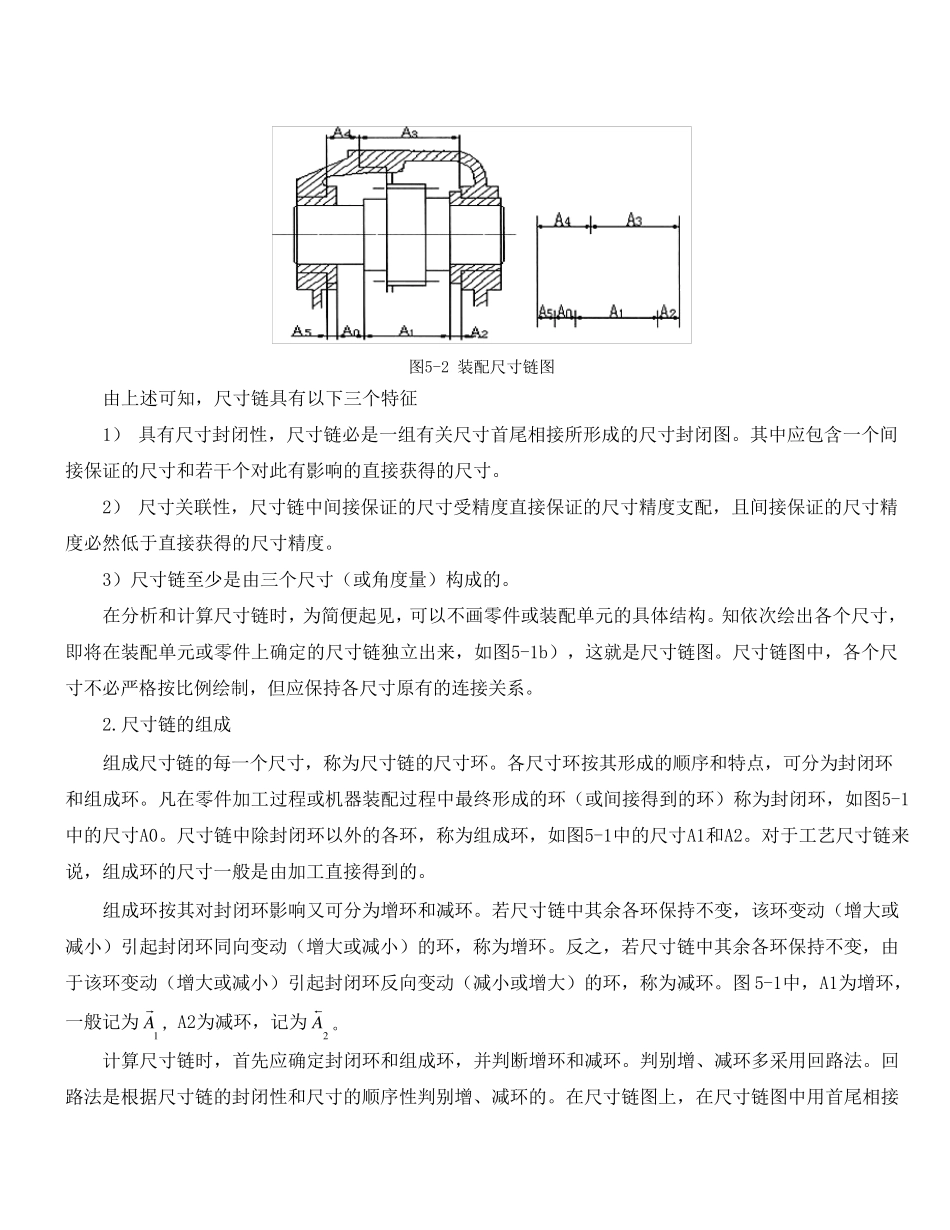

第五章 尺寸链原理及应用 在机械产品设计过程中，设计人员根据某一部件或总的使用性能，规定了必要的装配精度（技术要求），这些装配精度，在零件制造和装配过程中是如何经济可靠地保证的，装配精度和零件精度有何关系，零件的尺寸公差和形位公差又是怎样制定出来的。所有这些问题都需要借助于尺寸链原理来解决。因此对产品设计人员来说尺寸链原理是必须掌握的重要工艺理论之一。 §5-1 概 述 教学目的：①尺寸链的基本概念，组成、分类； ② 尺寸链的建立与分析； ③ 尺寸链的计算 教学重点：掌握工艺尺寸链的基本概念；尺寸链组成及分类 教学难点：尺寸链的作图 一、尺寸链的定义及其组成 1. 尺寸链的定义 由若干相互有联系的尺寸按一定顺序首尾相接形成的尺寸封闭图形定义为尺寸链。 在零件加工过程中，由同一零件有关工序尺寸所形成的尺寸链，称为工艺尺寸链，如图5-1所示。在机器设计和装配过程中，由有关零件设计尺寸形成的尺寸链，称为装配尺寸链，如图5-2所示。 图5-1 工艺尺寸链示例 图5-1是工艺尺寸链的一个示例。工件上尺寸A1已加工好，现以底面A定位，用调 整 法 加工台 阶 面B，直 接保证尺寸A2。显 然 ，尺寸A1和A2确 定以后 ，在加工中未 予 直 接保证的尺寸A0也 就 随 之确 定。尺寸A0、A1和A2构 成了一个尺寸封闭图形，即 工艺尺寸链，如图5-1b所示。 图 5-2 装 配 尺 寸 链 图 由 上 述 可 知 ， 尺 寸 链 具 有 以 下 三 个 特 征 1） 具 有 尺 寸 封 闭 性 ， 尺 寸 链 必 是 一 组 有 关 尺 寸 首 尾 相 接 所 形 成 的 尺 寸 封 闭 图 。 其 中 应 包 含 一 个 间接 保 证 的 尺 寸 和 若 干 个 对 此 有 影 响 的 直 接 获 得 的 尺 寸 。 2） 尺 寸 关 联 性 ， 尺 寸 链 中 间 接 保 证 的 尺 寸 受 精 度 直 接 保 证 的 尺 寸 精 度 支 配 ， 且 间 接 保 证 的 尺 寸 精度 必 然 低 于 直 接 获 得 的 尺 寸 精 度 。 3） 尺 寸 链 至 少 是 由 三 个 尺 寸 （ 或 角 度 量 ） 构 成 的 。 在 分 析 和 计 算 尺 寸 链 时 ， 为 简 便 起 见 ， 可 以 不 画 零 件 或 装 配 单 元 的 具 体 结 构 。 知 依 次 绘 出 各 个 尺 寸 ，即 将 在 装 ...
