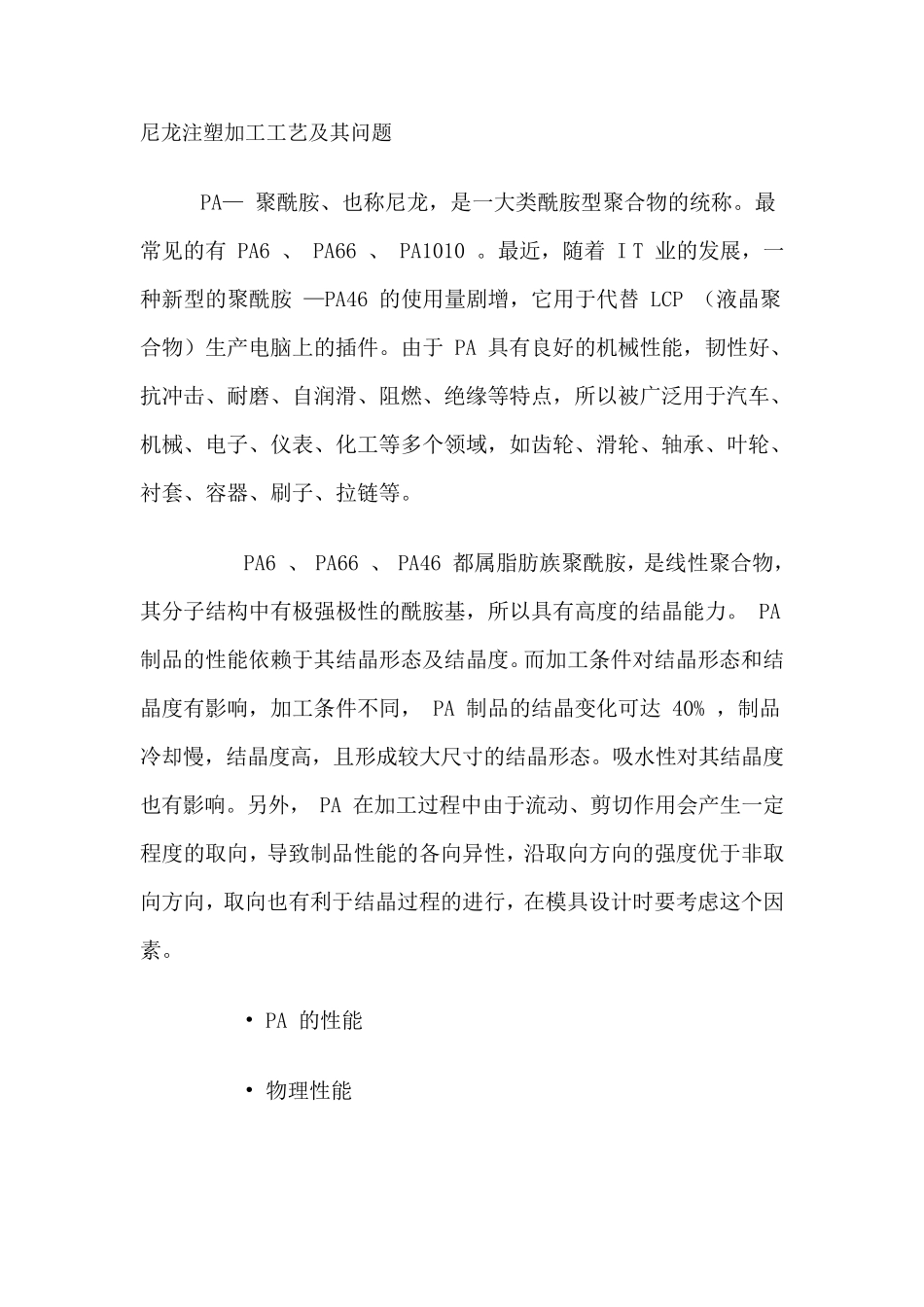

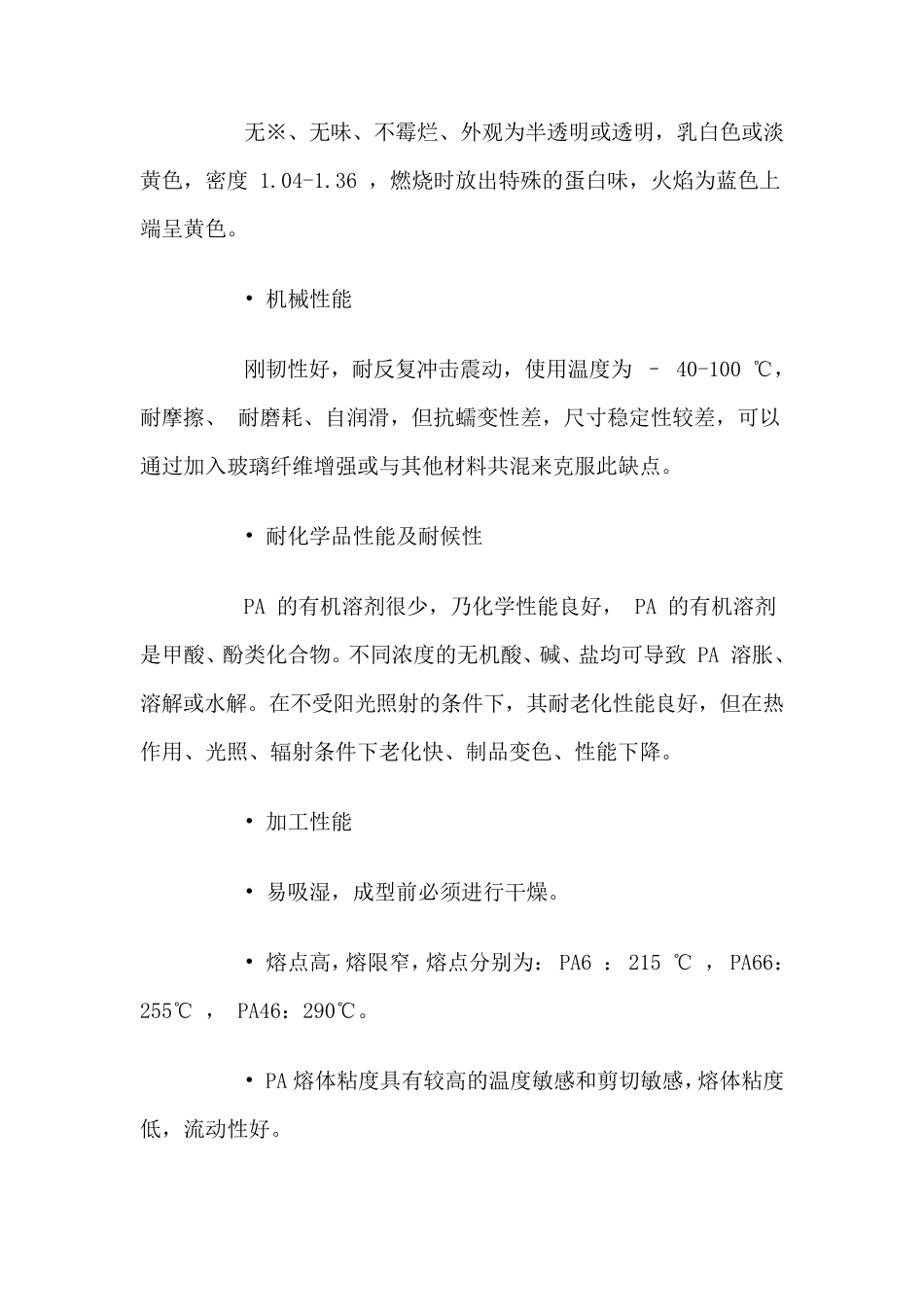

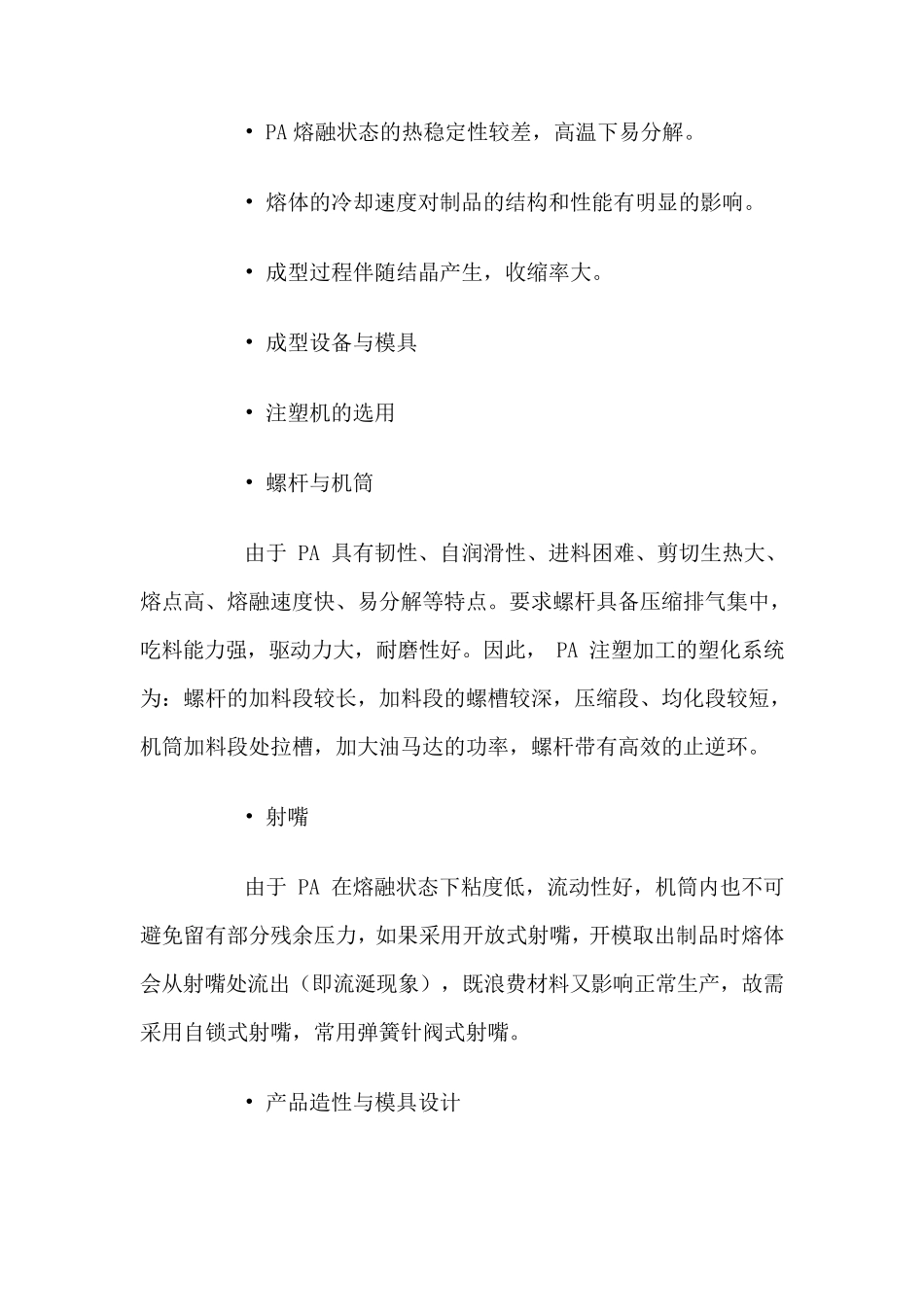

尼龙注塑加工工艺及其问题 PA— 聚酰胺、也称尼龙，是一大类酰胺型聚合物的统称。最常见的有 PA6 、 PA66 、 PA1010 。最近，随着 I T 业的发展，一种新型的聚酰胺 —PA46 的使用量剧增，它用于代替 LCP （液晶聚合物）生产电脑上的插件。由于 PA 具有良好的机械性能，韧性好、抗冲击、耐磨、自润滑、阻燃、绝缘等特点，所以被广泛用于汽车、机械、电子、仪表、化工等多个领域，如齿轮、滑轮、轴承、叶轮、衬套、容器、刷子、拉链等。 PA6 、 PA66 、 PA46 都属脂肪族聚酰胺，是线性聚合物，其分子结构中有极强极性的酰胺基，所以具有高度的结晶能力。 PA 制品的性能依赖于其结晶形态及结晶度。而加工条件对结晶形态和结晶度有影响，加工条件不同， PA 制品的结晶变化可达 40% ，制品冷却慢，结晶度高，且形成较大尺寸的结晶形态。吸水性对其结晶度也有影响。另外， PA 在加工过程中由于流动、剪切作用会产生一定程度的取向，导致制品性能的各向异性，沿取向方向的强度优于非取向方向，取向也有利于结晶过程的进行，在模具设计时要考虑这个因素。 • PA 的性能 • 物理 性能 无※、无味、不霉烂、外观为半透明或透明，乳白色或淡黄色，密度 1.04-1.36 ，燃烧时放出特殊的蛋白味，火焰为蓝色上端呈黄色。 • 机械性能 刚韧性好，耐反复冲击震动，使用温度为 – 40-100 ℃，耐摩擦、 耐磨耗、自润滑，但抗蠕变性差，尺寸稳定性较差，可以通过加入玻璃纤维增强或与其他材料共混来克服此缺点。 • 耐化学品性能及耐候性 PA 的有机溶剂很少，乃化学性能良好， PA 的有机溶剂是甲酸、酚类化合物。不同浓度的无机酸、碱、盐均可导致 PA 溶胀、溶解或水解。在不受阳光照射的条件下，其耐老化性能良好，但在热作用、光照、辐射条件下老化快、制品变色、性能下降。 • 加工性能 • 易吸湿，成型前必须进行干燥。 • 熔点高，熔限 窄 ，熔点分 别 为： PA6 ： 215 ℃ ， PA66：255℃ ， PA46： 290℃。 • PA 熔体 粘 度具 有较高的温度敏 感 和 剪 切 敏 感 ，熔体 粘 度低 ，流 动性好。 • PA 熔融状态的热稳定性较差，高温下易分解。 • 熔体的冷却速度对制品的结构和性能有明显的影响。 • 成型过程伴随结晶产生，收缩率大。 • 成型设备与模具 • 注塑机的选用 • 螺杆与机筒 由于 PA 具有韧性、自润滑性、进料困难、剪切生热大、熔点高、...
