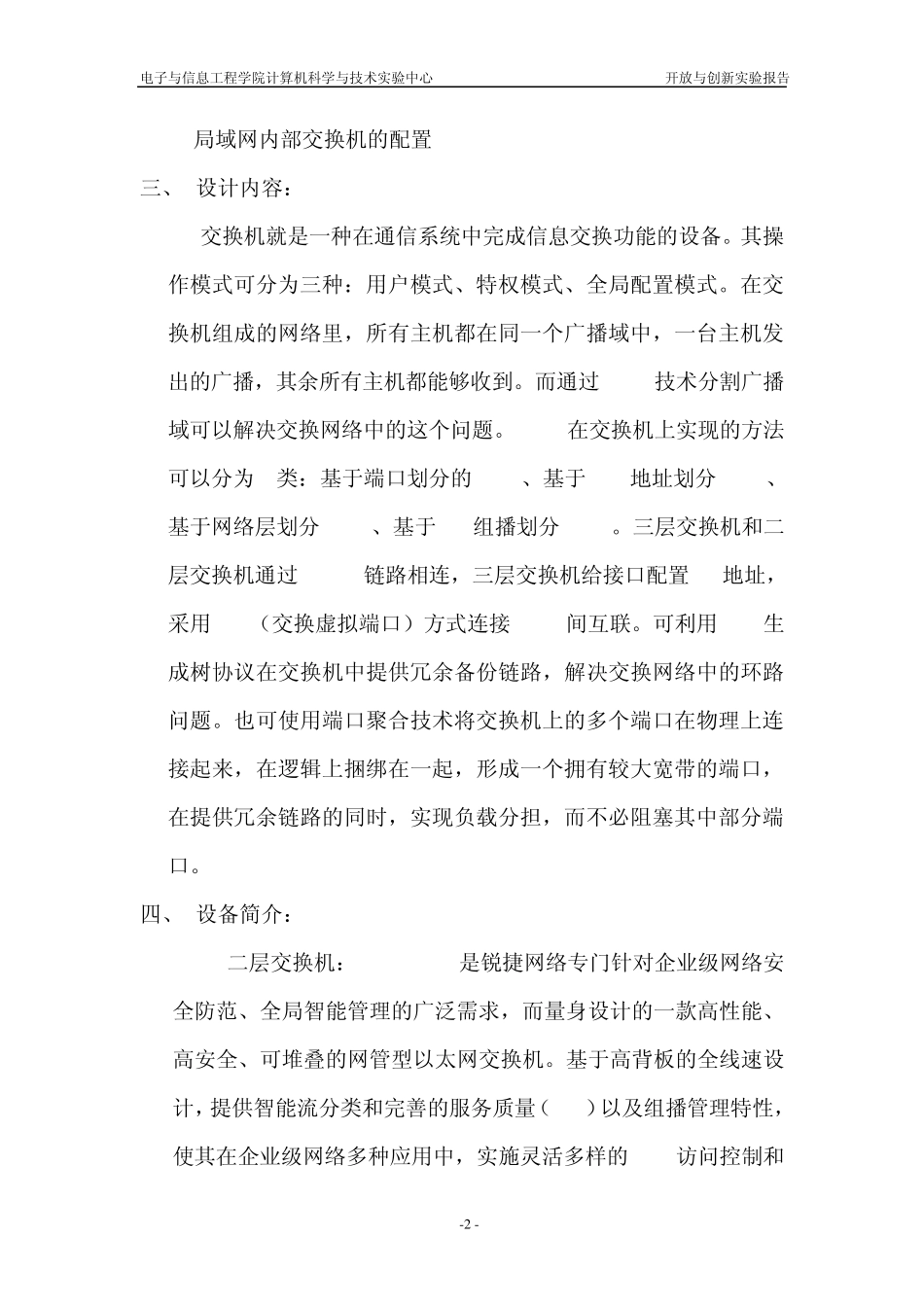

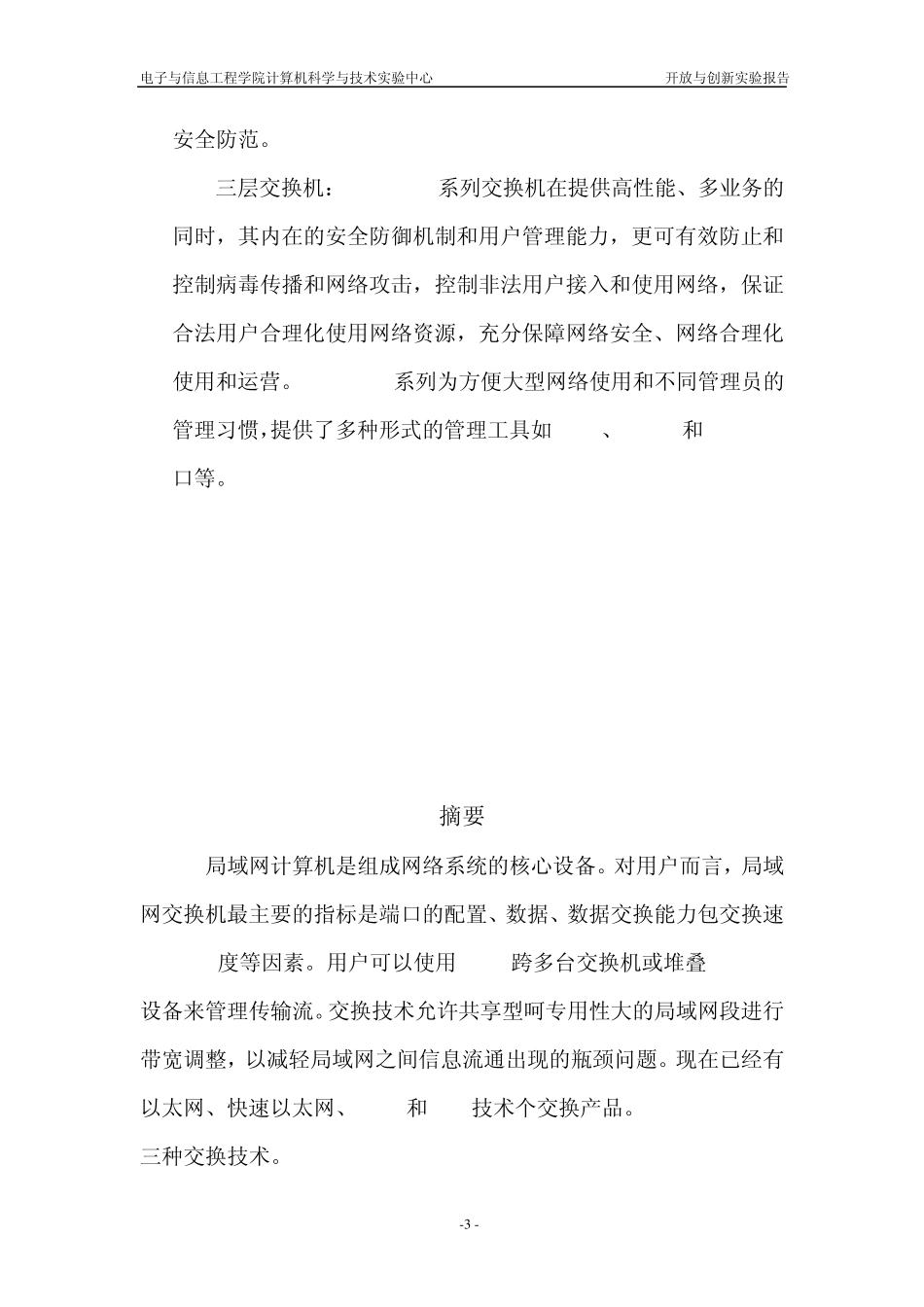

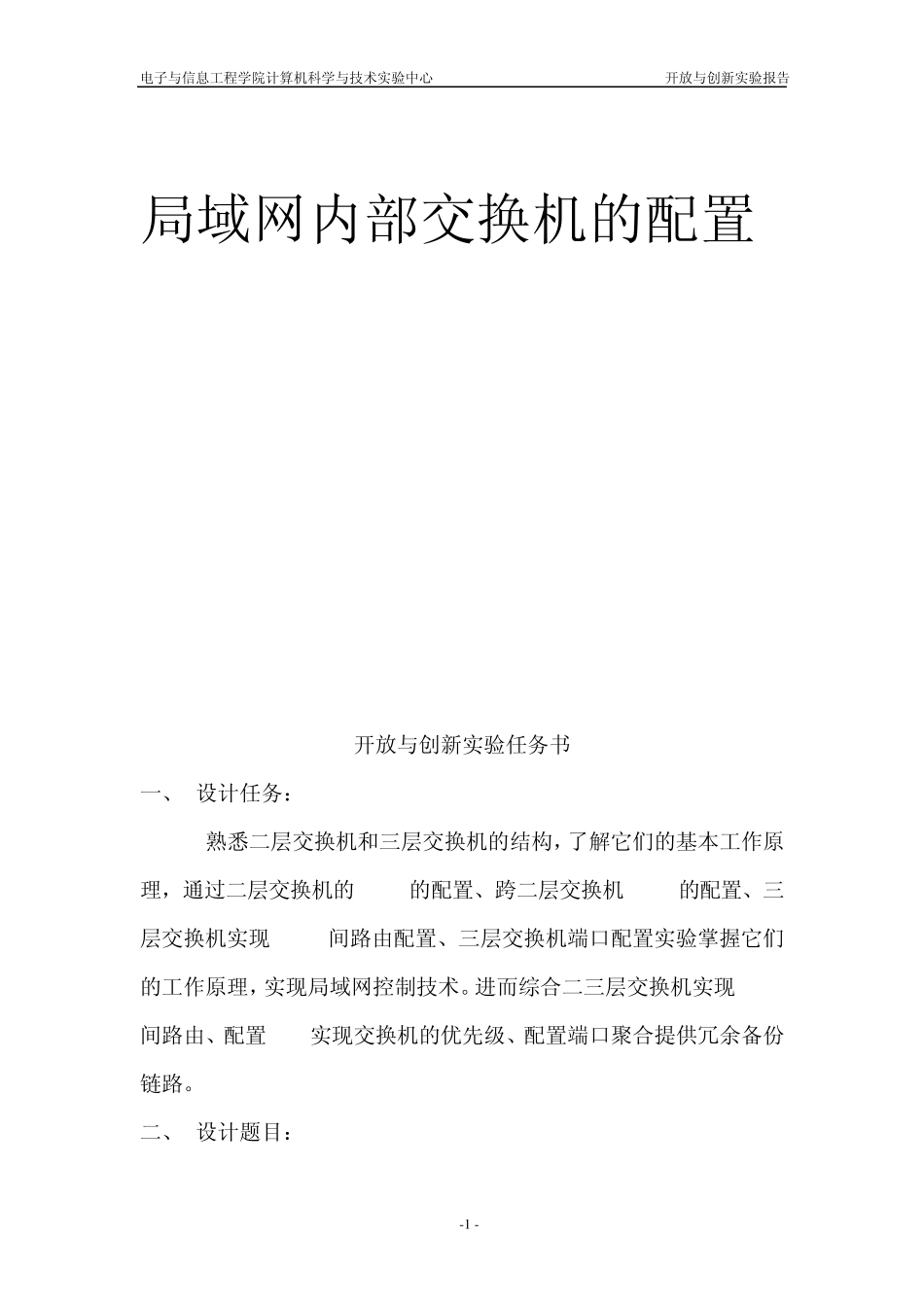

电子与信息工程学院计算机科学与技术实验中心 开放与创新实验报告 -1 - 局域网内部交换机的配置 开放与创新实验任务书 一、 设计任务： 熟悉二层交换机和三层交换机的结构，了解它们的基本工作原理，通过二层交换机的vlan的配置、跨二层交换机vlan的配置、三层交换机实现 vlan间路由配置、三层交换机端口配置实验掌握它们的工作原理，实现局域网控制技术。进而综合二三层交换机实现 vlan间路由、配置STP实现交换机的优先级、配置端口聚合提供冗余备份链路。 二、 设计题目： 电子与信息工程学院计算机科学与技术实验中心 开放与创新实验报告 -2 - 局域网内部交换机的配置 三、 设计内容： 交换机就是一种在通信系统中完成信息交换功能的设备。其操作模式可分为三种：用户模式、特权模式、全局配置模式。在交换机组成的网络里，所有主机都在同一个广播域中，一台主机发出的广播，其余所有主机都能够收到。而通过 VLAN技术分割广播域可以解决交换网络中的这个问题。VLAN在交换机上实现的方法可以分为 4类：基于端口划分的VLAN、基于 MAC地址划分 VLAN、基于网络层划分 VLAN、基于 IP组播划分 VLAN。三层交换机和二层交换机通过 trunk链路相连，三层交换机给接口配置IP地址，采用 SVI（交换虚拟端口）方式连接 VLAN间互联。可利用 STP生成树协议在交换机中提供冗余备份链路，解决交换网络中的环路问题。也可使用端口聚合技术将交换机上的多个端口在物理上连接起来，在逻辑上捆绑在一起，形成一个拥有较大宽带的端口，在提供冗余链路的同时，实现负载分担，而不必阻塞其中部分端口。 四、 设备简介： 二层交换机： RG-S2126是锐捷网络专门针对企业级网络安全防范、全局智能管理的广泛需求，而量身设计的一款高性能、高安全、可堆叠的网管型以太网交换机。基于高背板的全线速设计，提供智能流分类和完善的服务质量（QoS）以及组播管理特性，使其在企业级网络多种应用中，实施灵活多样的ACL访问控制和电子与信息工程学院计算机科学与技术实验中心 开放与创新实验报告 -3 - 安全防范。 三层交换机：RG-S3760系列交换机在提供高性能、多业务的同时，其内在的安全防御机制和用户管理能力，更可有效防止和控制病毒传播和网络攻击，控制非法用户接入和使用网络，保证合法用户合理化使用网络资源，充分保障网络安全、网络合理化使用和运营。RG-S3760系列为方便大型网络使用和不同管理员的管理习惯，提供了多种形式的管...
