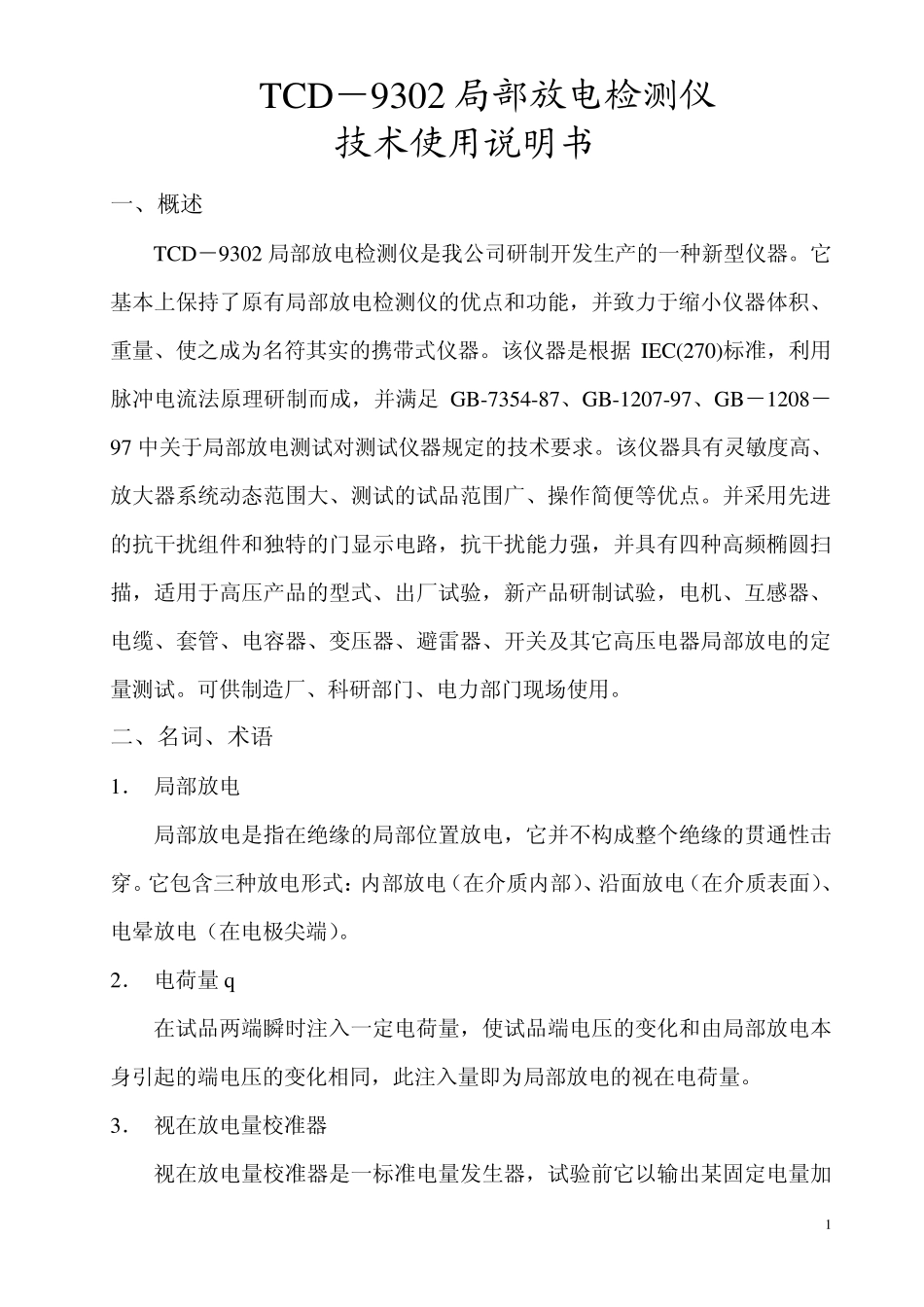

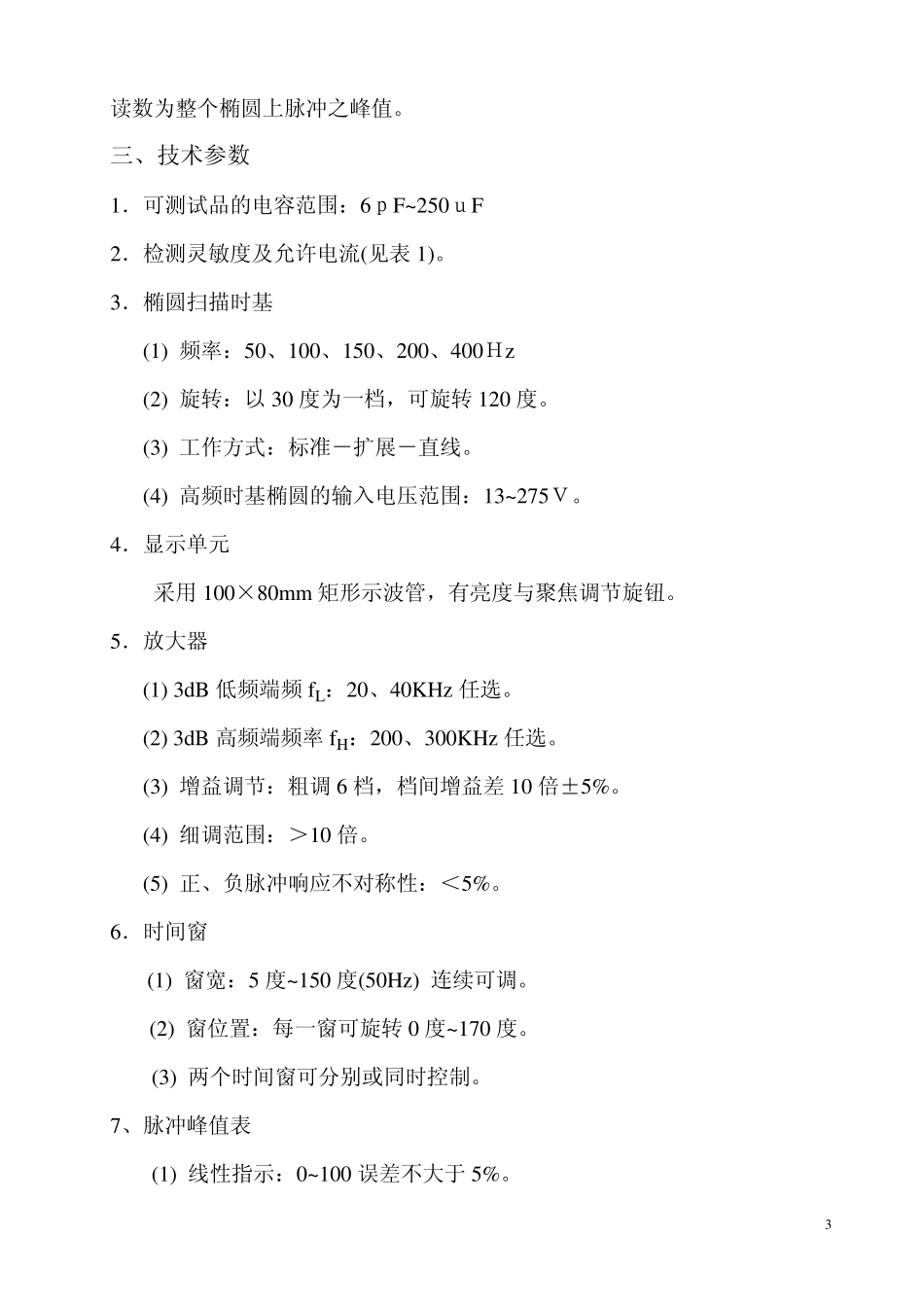

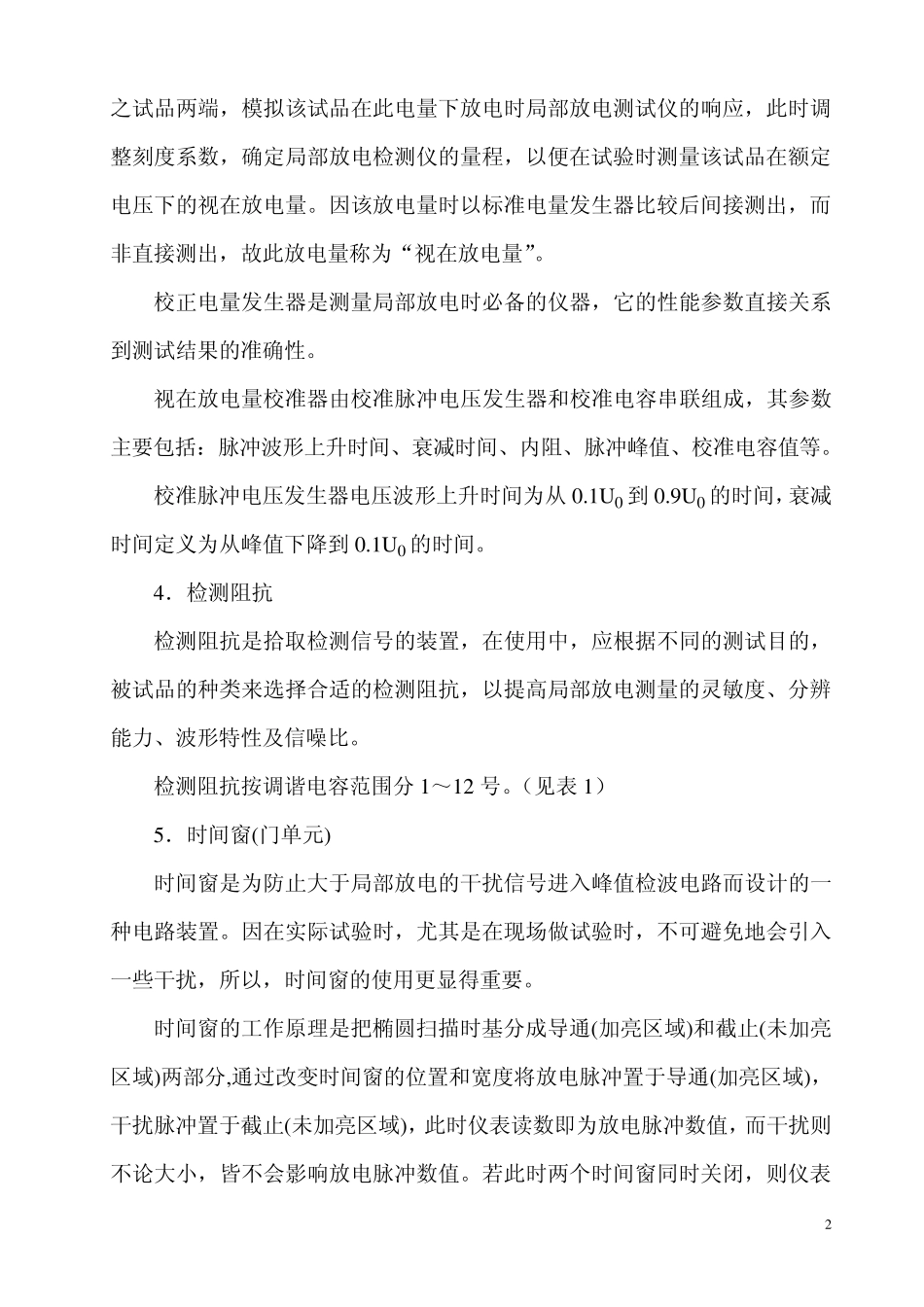

1 TCD－9302 局部放电检测仪 技术使用说明书 一、概述 TCD－9302 局部放电检测仪是我公司研制开发生产的一种新型仪器。它基本上保持了原有局部放电检测仪的优点和功能，并致力于缩小仪器体积、重量、使之成为名符其实的携带式仪器。该仪器是根据 IEC(270)标准，利用脉冲电流法原理研制而成，并满足 GB-7354-87、GB-1207-97、GB－1208－97 中关于局部放电测试对测试仪器规定的技术要求。该仪器具有灵敏度高、放大器系统动态范围大、测试的试品范围广、操作简便等优点。并采用先进的抗干扰组件和独特的门显示电路，抗干扰能力强，并具有四种高频椭圆扫描，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。可供制造厂、科研部门、电力部门现场使用。 二、名词、术语 1． 局部放电 局部放电是指在绝缘的局部位置放电，它并不构成整个绝缘的贯通性击穿。它包含三种放电形式：内部放电（在介质内部）、沿面放电（在介质表面）、电晕放电（在电极尖端）。 2． 电荷量 q 在试品两端瞬时注入一定电荷量，使试品端电压的变化和由局部放电本身引起的端电压的变化相同，此注入量即为局部放电的视在电荷量。 3． 视在放电量校准器 视在放电量校准器是一标准电量发生器，试验前它以输出某固定电量加 2 之试品两端，模拟该试品在此电量下放电时局部放电测试仪的响应，此时调整刻度系数，确定局部放电检测仪的量程，以便在试验时测量该试品在额定电压下的视在放电量。因该放电量时以标准电量发生器比较后间接测出，而非直接测出，故此放电量称为“视在放电量”。 校正电量发生器是测量局部放电时必备的仪器，它的性能参数直接关系到测试结果的准确性。 视在放电量校准器由校准脉冲电压发生器和校准电容串联组成，其参数主要包括：脉冲波形上升时间、衰减时间、内阻、脉冲峰值、校准电容值等。 校准脉冲电压发生器电压波形上升时间为从 0.1U 0 到 0.9U 0 的时间，衰减时间定义为从峰值下降到 0.1U 0 的时间。 4．检测阻抗 检测阻抗是拾取检测信号的装置，在使用中，应根据不同的测试目的，被试品的种类来选择合适的检测阻抗，以提高局部放电测量的灵敏度、分辨能力、波形特性及信噪比。 检测阻抗按调谐电容范围分 1～12 号。（见表 1） 5．时间窗(门单元) 时间窗是为防止大于局部放电的干扰信号进入峰值检波电路而设计的一种...
