层次模块和ipo图

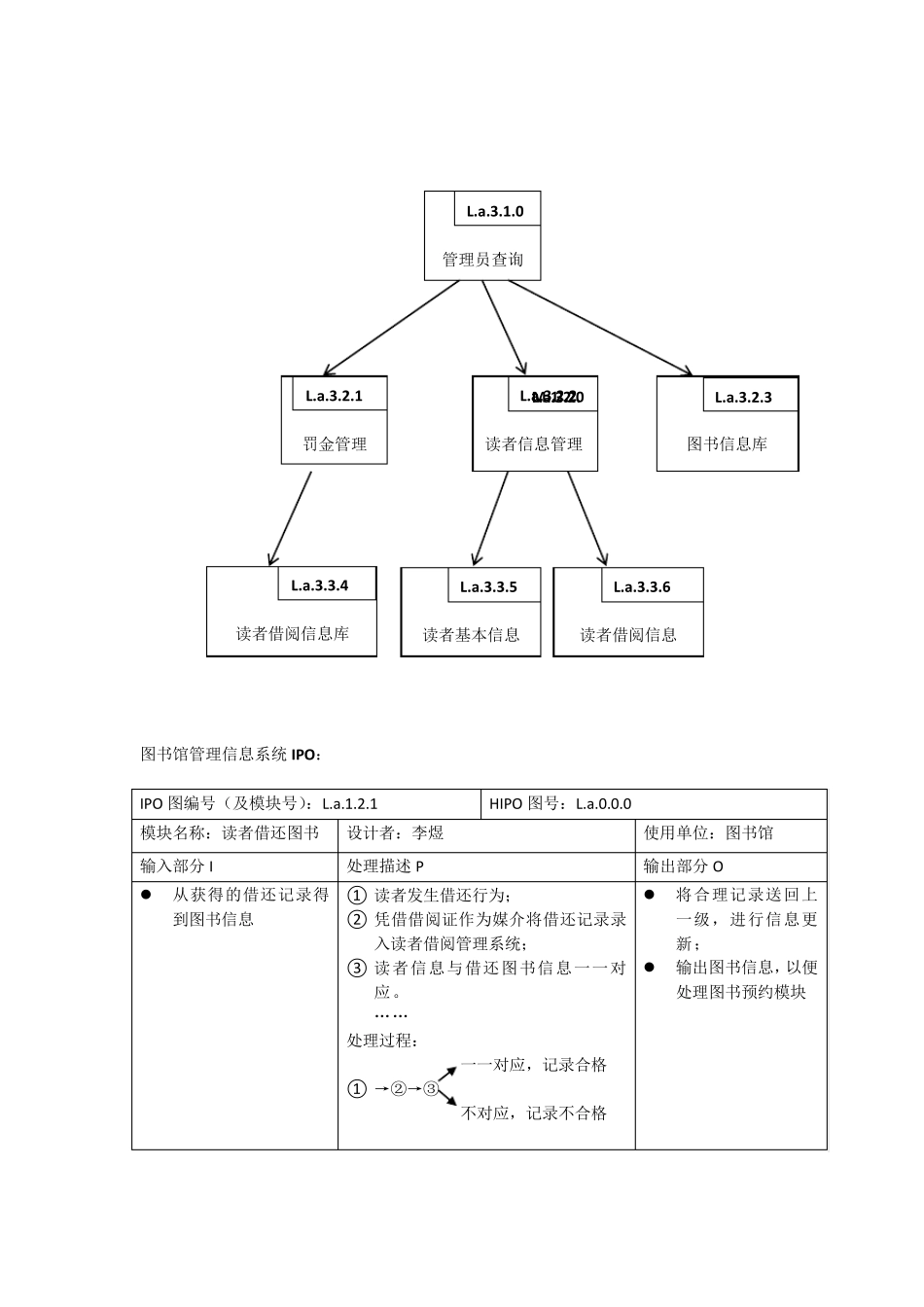

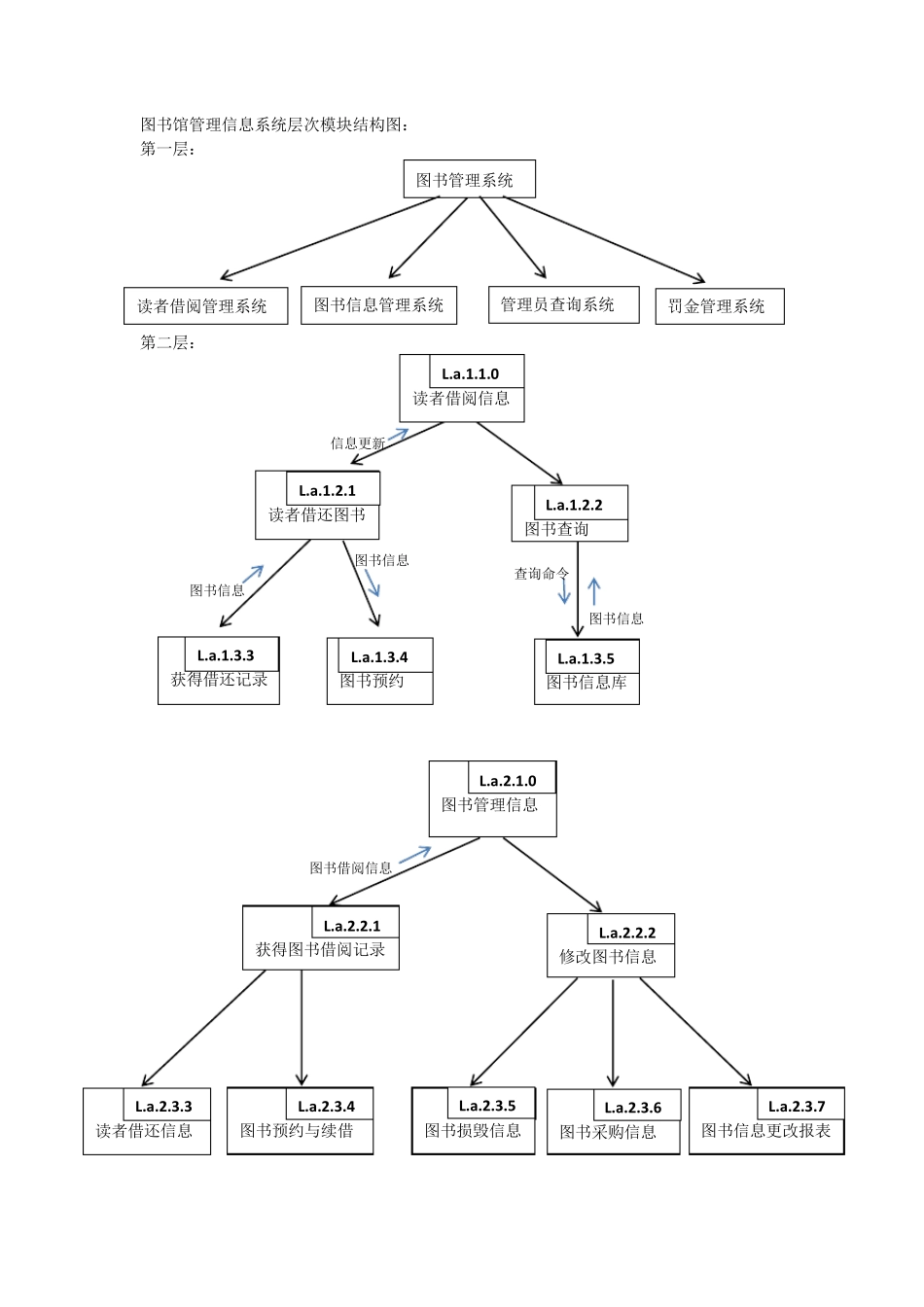

图书馆管理信息系统层次模块结构图： 第一层： 第二层： 图书管理系统 图书信息管理系统 罚金管理系统 读者借还图书 获得借还记录 图书预约 图书信息库 图书信息 信息更新 图书信息 图书信息 查询命令 读者借阅管理系统 管理员查询系统 读者借阅信息 图书查询 修改图书信息 图书管理信息 获得图书借阅记录 L.a.2.1.0 读者借还信息 L.a.2.2.2 L.a.1.2.2 图书预约与续借 L.a.1.3.3 L.a.1.3.4 L.a.1.3.5 图书损毁信息 图书信息更改报表 图书采购信息 图书借阅信息 L.a.2.2.1 L.a.2.3.3 L.a.2.3.4 L.a.2.3.6 L.a.2.3.7 L.a.1.1.0 L.a.1.2.1 L.a.2.3.5 图书馆管理信息系统IPO： IPO 图编号（及模块号）：L.a.1.2.1 HIPO 图号：L.a.0.0.0 模块名称：读者借还图书 设计者：李煜 使用单位：图书馆 输入部分I 处理描述P 输出部分O  从获得的借还记录得到图书信息 ① 读者发生借还行为； ② 凭借借阅证作为媒介将借还记录录入读者借阅管理系统； ③ 读者信息与借还图书信息一一对应。 …… 处理过程： 一一对应，记录合格 ① →②→③ 不对应，记录不合格  将合理记录送回上一级，进行信息更新；  输出图书信息，以便处理图书预约模块 读者借阅信息 管理员查询 图书信息库 M.1.2.0 L.a.3.2.3 L.a.3.2. 读者信息管理 罚金管理 读者借阅信息库 读者基本信息 L.a.3.1.0 L.a.3.2.1 L.a.3.3.4 L.a.3.3.5 L.a.3.3.6 L.a.3.2.2 IPO 图编号（及模块号）：L.a.1.2.2 HIPO 图号：L.a.0.0.0 模块名称： 图书查询 设计者：李煜 使用单位：图书馆 输入部分I 处理描述P 输出部分O  由图书信息库送入图书信息。 ① 利用权限打开图书信息库； ② 输入所需图书信息进行图书查询 ③ 获得所需图书信息 …… 处理过程： 输入信息与信息库信息对应， 查询成功，输出图书信息。 ① →②→③ 输入信息与信息库信息不对应，输出无此图书。  向图书信息库送出查询命令；  输出与查询信息对应的图书信息。 IPO 图编号（及模块号）：L.a.1.3.3 HIPO 图号：L.a.0.0.0 模块名称： 获得借还记录 设计者：李煜 使用单位：图书馆 输入部分I 处理描述P 输出部分O  凭借借阅证作为媒介将借还记录录入。 ① 读者发生借还行为； ② 获得借还记录； ③ 将借还记录录入系统 …… 处理过程：①→②→③  将借还记录送回上一级。 IPO...
