屋面保温及做法

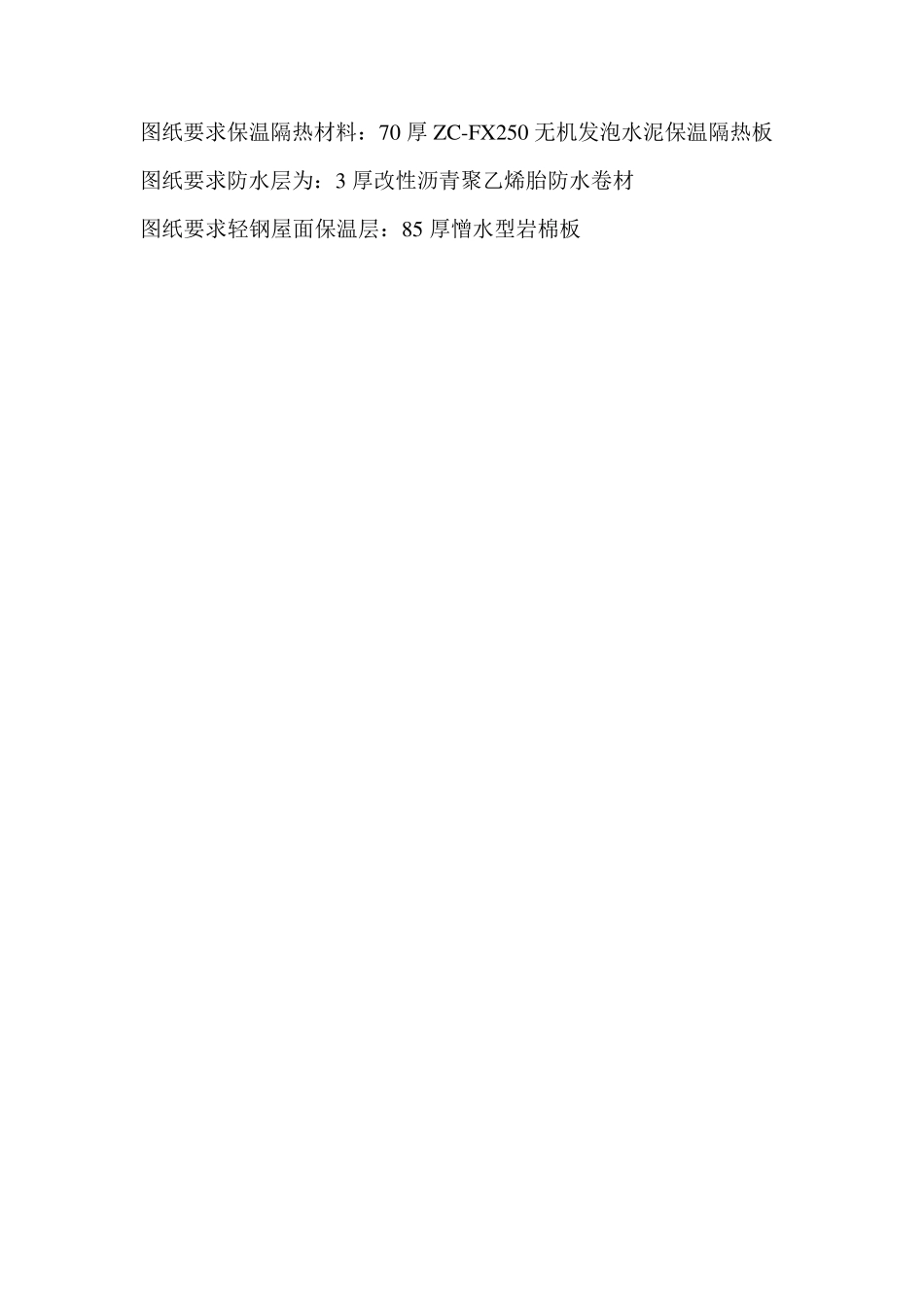

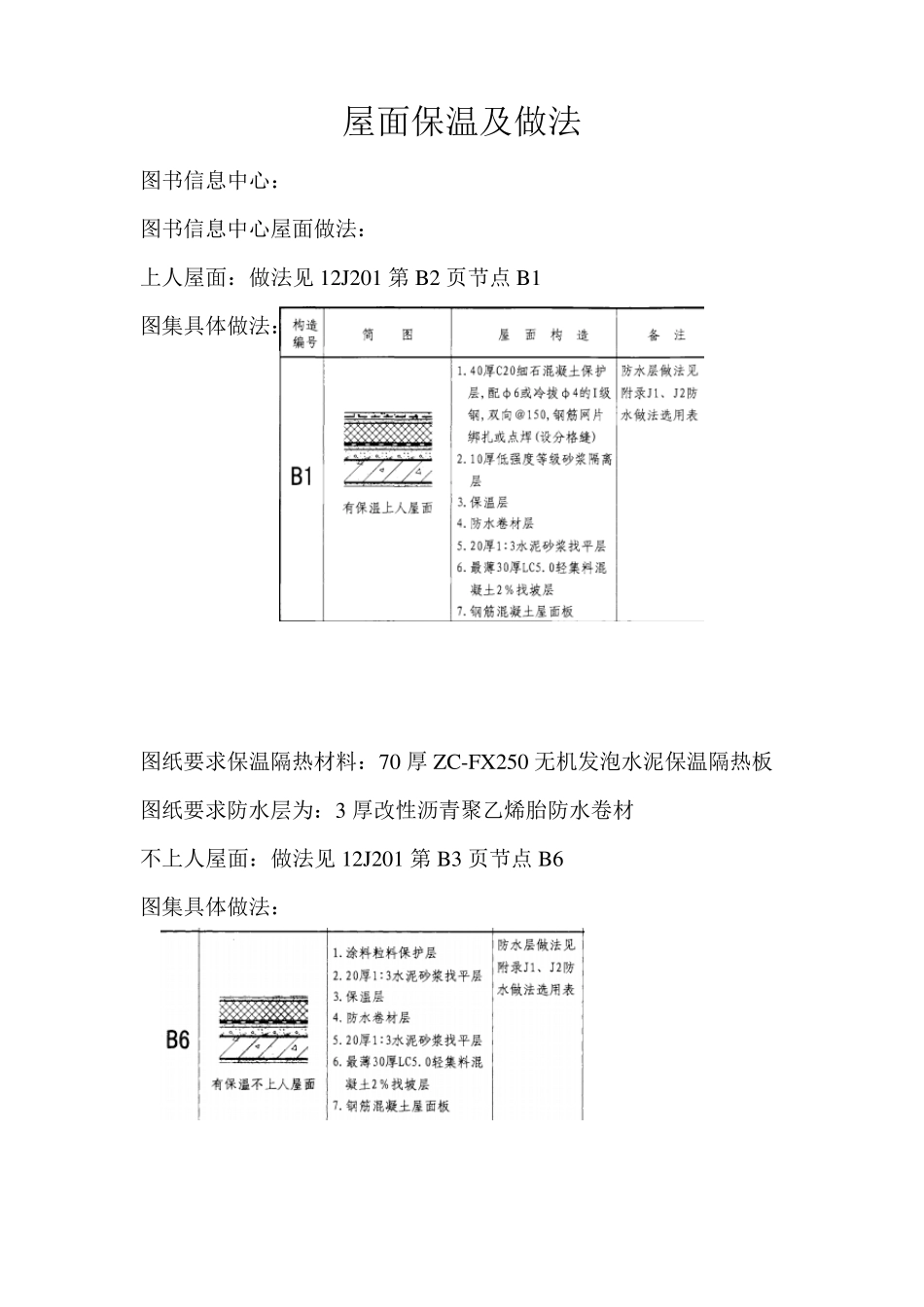

屋面保温及做法 图书信息中心： 图书信息中心屋面做法： 上人屋面：做法见 12J201 第 B2 页节点 B1 图集具体做法： 图纸要求保温隔热材料：70 厚 ZC-FX250 无机发泡水泥保温隔热板 图纸要求防水层为：3 厚改性沥青聚乙烯胎防水卷材 不上人屋面：做法见 12J201 第 B3 页节点 B6 图集具体做法： 图纸要求保温隔热材料：70 厚ZC-FX250 无机发泡水泥保温隔热板 图纸要求防水层为：3 厚改性沥青聚乙烯胎防水卷材 图纸要求轻钢屋面保温层：85 厚憎水型岩棉板 人文经贸楼屋面做法： 人文经贸楼全为不上人屋面：做法见 05J909-WM16 屋17 图集具体做法： 图纸要求保温隔热材料：80mm厚硅酸盐水泥无机发泡板，K=0.61 防水层为：3+3 厚双层 SBS 改性沥青防水卷材 第一教学楼屋面做法： 上人屋面做法见：05J909-WM12 屋 5 图集构造做法： 图纸要求保温隔热材料：160mm厚硅酸盐水泥无机发泡板，K=0.34 防水层为：3+3 厚双层 SBS 改性沥青防水卷材 不上人屋面构造做法见：05J909-WM16 屋 17 图集构造做法： 图纸要求保温隔热材料：160mm厚硅酸盐水泥无机发泡板，K=0.34 防水层为：3+3 厚双层 SBS 改性沥青防水卷材 医护生化楼屋面做法： 上人屋面做法见：05J909-WM12 屋5 图集构造做法： 图纸要求保温隔热材料：80mm厚硅酸盐水泥无机发泡板，K=0.61 防水层为：3+3 厚双层 SBS 改性沥青防水卷材 不上人屋面构造做法见：05J909-WM16 屋17 图集构造做法： 图纸要求保温隔热材料：80mm厚硅酸盐水泥无机发泡板，K=0.61 防水层为：3+3 厚双层 SBS 改性沥青防水卷材 墙面保温材料及墙面做法 图书楼外墙 幕墙饰面：1、幕墙饰面 2、50—100 厚空气间层 3、40 厚带铝箔岩棉板 4、幕墙龙骨 5、幕墙内的加气砼砌块外增加 15 厚 1:3 防水砂浆找平层 6、250 厚蒸压轻质砂加气混凝土砌块或钢筋砼 7、20 厚 1：水泥砂浆 真石漆饰面：1、外墙真石漆一底二度 2、外墙柔性腻子 3、5 厚聚合物抗裂砂浆罩面（压入耐碱玻璃网格布） 4、保温材料为 40 厚无机保温砂浆 5、20 厚 1:2 水泥砂浆找平层 6、刷界面剂一道 7、250 厚蒸压轻质砂加气砼砌块或钢筋砼 第一教学楼墙面保温 外墙保温材料：60 厚憎水性半硬质岩棉板 km =0.6 医护生化楼外墙保温 外墙保温材料：40 厚憎水型半硬质岩棉板 km =0.79 人文经贸楼外墙保温 外墙保温材料：40 厚憎水型半硬质岩棉板 km =0.78
