屋面方管主檩条计算技术手册

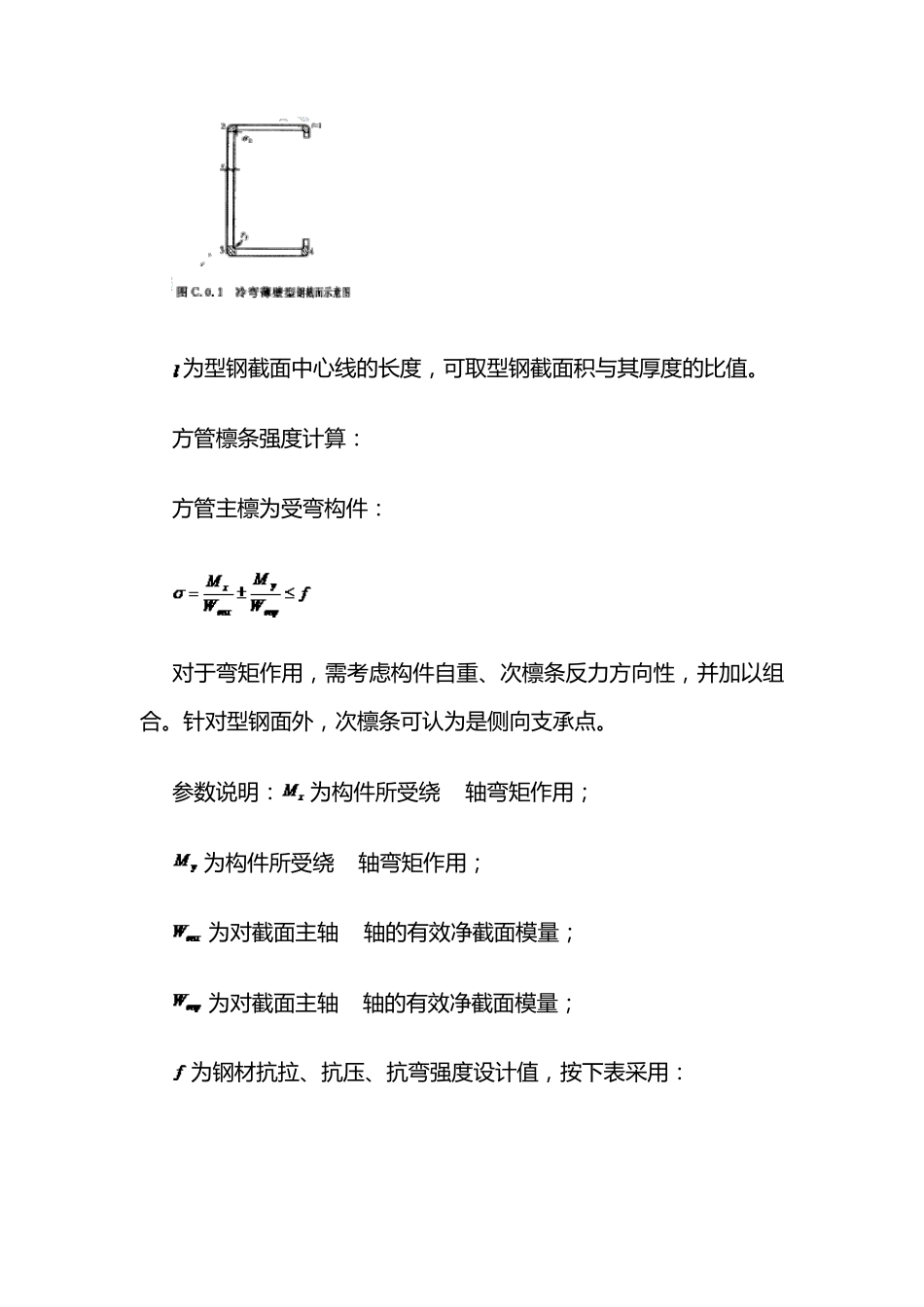

屋 面 方 管 主檩条计算技术手册 屋 面 方 管 主 檩 条 计 算 主 要 遵 循 《 冷 弯 薄 壁 型 钢 结 构 技 术 规 范 》 GB50018-2002 及 《 钢 结 构 设 计 规 范 》 GB50017-2003 中 相 关 规定 。屋 面 主 檩 条 承受次檩 条 传来的集中 力作用，且集中 力间距相 同，取最不利排列求最大弯 矩。 当檩 条 构 件的壁 厚不大于 6mm，且不小于 1.5mm（主 承重构 件壁 厚不小于 2mm）时，可以按《 冷 弯 薄 壁 型 钢 结 构 技 术 规 范 》 相 关条 款计 算 ，当超过 6mm时，宜按《 钢 结 构 设 计 规 范 》 相 关 条 款按钢结 构 构 件计 算 。 檩 条 一般设 计 成单跨简支构 件，实腹式檩 条 也可设 计 成连续构 件。本文按简支结 构 计 算 。 主 檩 条 在设 计 过程中 ，可以考虑次檩 条 对主 檩 条 提供的侧向支承作用。 当次檩 条 直接支承压型 钢 板屋 面 时，其挠度限值为 L/150；当尚有吊顶时，其挠度限值为 L/240；当仅支承的屋 面 材料为水泥制品瓦材屋 面 时，其挠度限值为 L/200。因此主 檩 条 挠度限值应在此基础上适当提高。 方 管 檩 条 截面 特性计 算 ： 按 方 管 （ 矩 形 管 ） 截 面 计 算 构 件 的 相 关 特 征 数 据 ， 参 见 《 方 钢 管截 面 计 算 用 户 手 册 》 、《 矩 形 钢 管 截 面 计 算 用 户 手 册 》 。 冷弯效应的 强度设计 值： 计 算 全截 面 有效的 受拉、受压或受弯构 件 的 强度， 可采用 考虑冷弯效应的 强度设计 值。对经退火、焊接和热镀锌等热处理的 冷弯薄壁型钢 构 件 不得采用 考虑冷弯效应的 强度设计 值。 全截 面 有效时， 强度设计 值需用 考虑冷弯效应的 强度设计 值来代替。注：采用时需满足几个条件 ， 即为构 件 为冷弯型钢 ；未经热处理；全截 面 有效。 参 数 说明： 为成型方 式系数 ， 对于冷弯高频焊（ 圆变） 方 、矩形 管 ， 取；对于圆管 和其他方 式成型的 方 、矩 形 管 及开口型钢 ，取； 为钢 材的 抗拉强度与屈服强度的 比值， 对于 Q235钢 可取， 对于Q345钢 可取； 为型钢 截 面 所含棱角数 目； 为型钢 截 面 上第 个棱角所对应的 圆周角， 以弧度为单位； 为 型...
