屋顶光伏电站简介及案例

屋顶光伏电站简介及案例_第1页
1/24
屋顶光伏电站简介及案例_第2页
2/24
屋顶光伏电站简介及案例_第3页
3/24

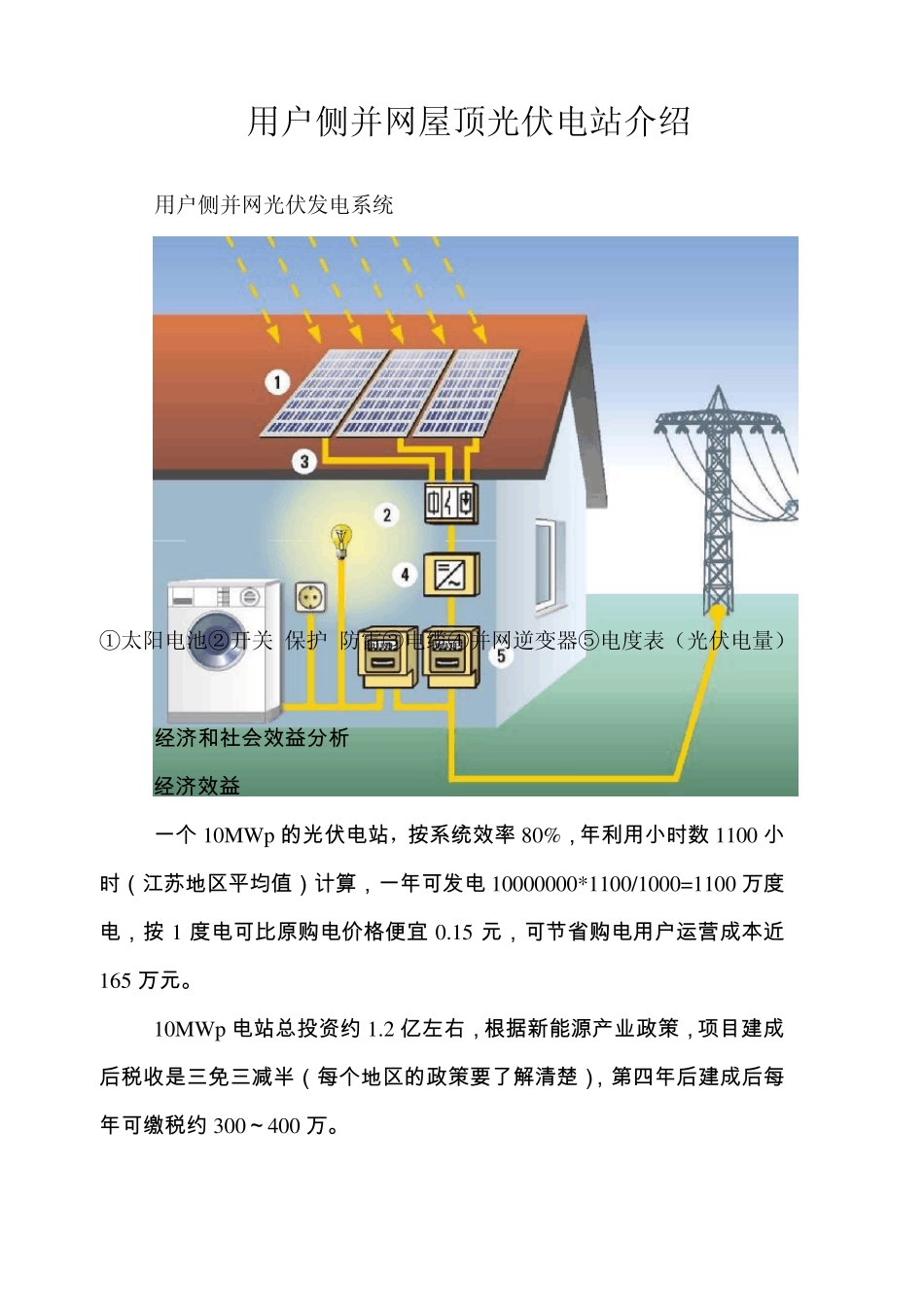

用户侧并网屋顶光伏电站介绍 用户侧并网光伏发电系统 ①太阳电池②开关/保护/防雷③电缆④并网逆变器⑤电度表(光伏电量) 经 济 和 社 会 效 益 分 析 经 济 效 益 一 个 10MWp的 光 伏 电 站 ,按 系 统 效 率 80%, 年 利 用 小 时 数 1100 小时 ( 江 苏 地 区 平 均 值 ) 计 算 , 一 年 可 发 电 10000000*1100/1000=1100 万 度电 , 按1 度 电 可 比 原 购 电 价 格 便 宜0.15 元 , 可 节 省 购 电 用 户 运 营 成 本 近165 万 元 。 10MWp电 站 总投资约 1.2 亿左右, 根据新能源产业政策, 项目建成后税收是三免三减半( 每个 地 区 的 政策要了解清楚), 第四年 后建成 后每年 可 缴税约 300~400 万 。 社 会 效 益 每 年 可 节 省 标 准 煤 约 2800t, 减 排 烟 尘 约 700t, 减 排 灰 渣 约 1000t,减 排 二 氧 化 碳 约 5960t, 减 排 二 氧 化 硫 约 56.84t。 屋顶光伏电站案例 盐城阜宁3MWp屋顶光伏发电项目 (中国2009年度最大已并网屋顶光伏电站) 1)项目地址:盐城阜宁3MWp屋顶光伏电站位于阜宁经济开发区荣威塑胶厂。 2)项目规模:3MW(规划 9.18MWp)。 3)占地面积:5万平米。 4)组件类型:晶硅电池。 5)组件品牌:常州天合,江苏林洋。 6)逆变器规格:500KW。 7)逆变器品牌:Satcon(美国赛康)。 8)支架类型:固定倾角(30度)支架。 9)支架品牌:中环光伏。 10)接入系统:电站所发电量升压至 10kV 直接并入地区电力网。 11)进场施工时间:2009年10月 10日。 12)并网时间:2009年12月 31日正式并网发电。 13)系统组成:盐城阜宁3MWp屋顶并网光伏电站采用分块发 电,集中并网方案,采用晶硅电池组件。该工程由光伏发电系统、电气系统、接入系统组成,分9个厂房,6个子系统,。每个子系统分别由太阳电池组件、支架、直流防雷汇流箱、并网逆变器、升压变压器等组成。 本项目建设规模为3MW,全部采用固定倾角安装,共安装220W晶硅太阳能电池13664块。 盐城阜宁3MWp屋顶光伏发电项目运行寿命25年,总体效率为80%,预计电站在25 年运营期内年平均上网电量为337万kW·h,总上网电量为8425 万kW·h,与火电厂相比每年可为电网节约标煤约1028吨,在25年使用期内共节省标煤2.57万吨。项目同时发挥重要的环境效益,每年减轻排放温室效应气体CO2约2743吨;每年减少排放大气污染气体SOx约21吨,NOx约7吨。 项目建设过程图片 已完工项目图片 姜堰2MWp屋顶光伏电站 宿迁泗阳4MWp屋顶光伏电站 营口晶晶1MWp屋顶光伏电站 前期选址实景照片 根据实景制作的效果图
