屋顶有坡屋面吊篮安装方案

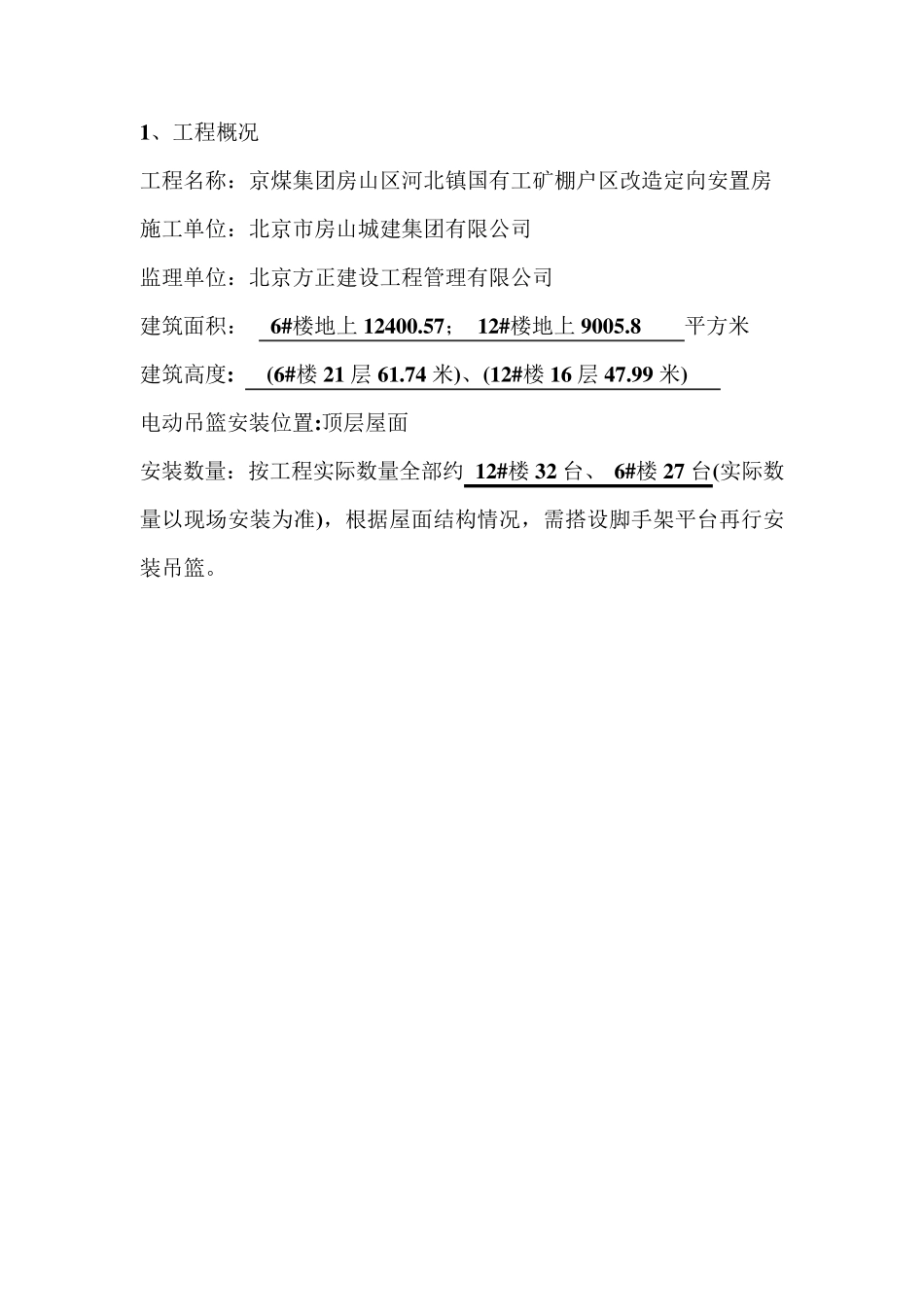

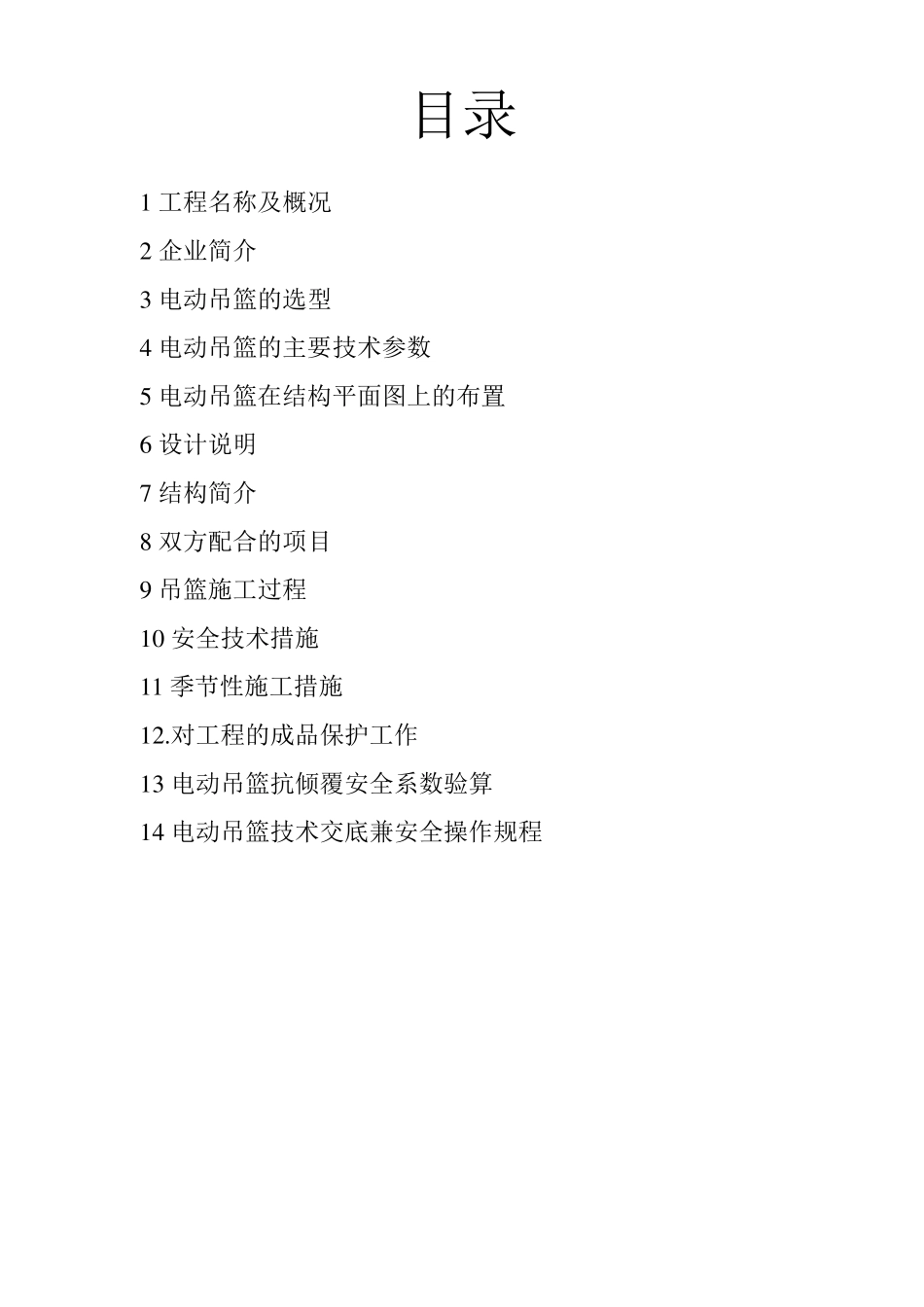

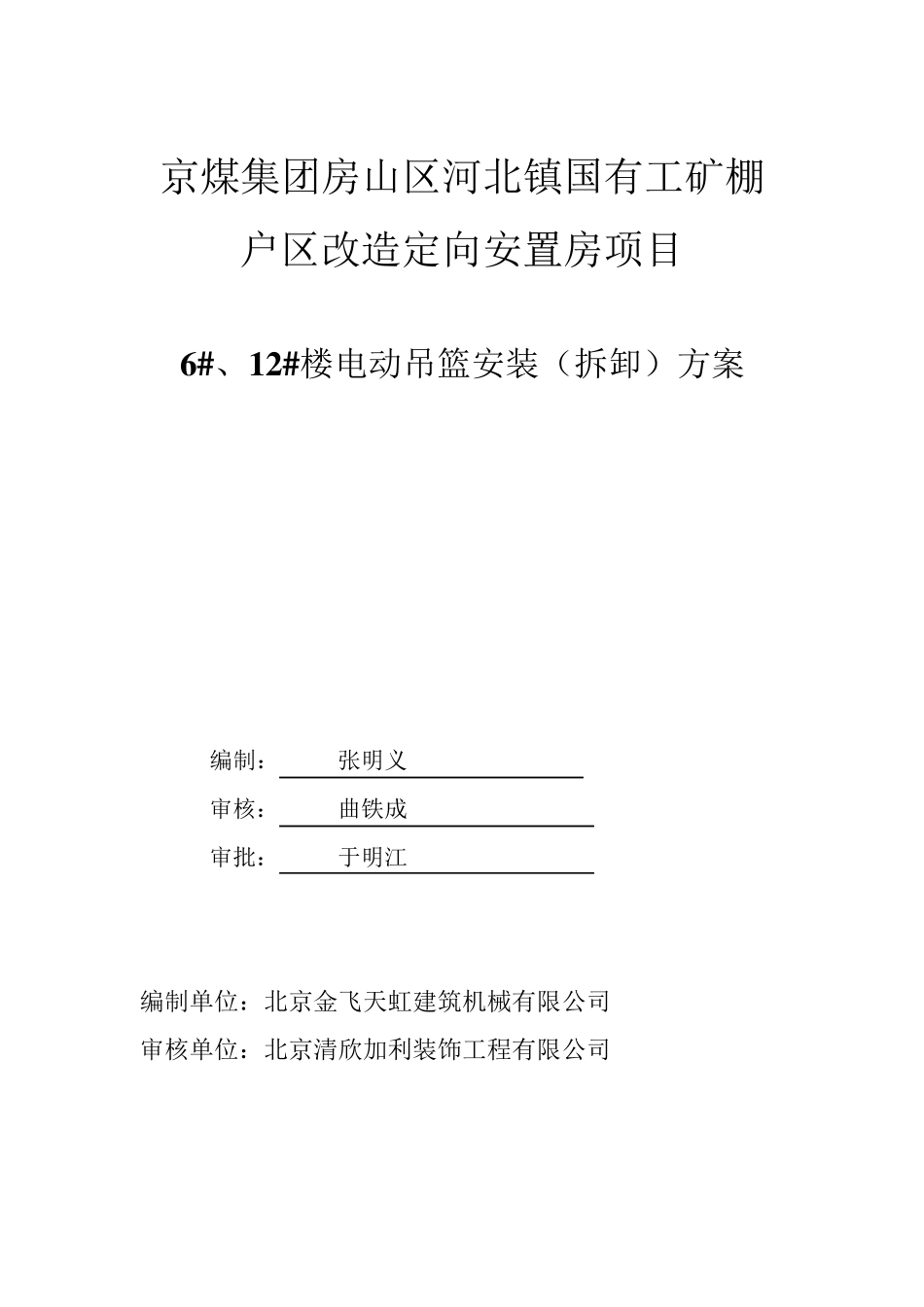

京煤集团房山区河北镇国有工矿棚户区改造定向安置房项目 6 # 、1 2 # 楼电动吊篮安装（拆卸）方案 编制： 张明义 审核： 曲铁成 审批： 于明江 编制单位：北京金飞天虹建筑机械有限公司 审核单位：北京清欣加利装饰工程有限公司 目录 1 工程名称及概况 2 企业简介 3 电动吊篮的选型 4 电动吊篮的主要技术参数 5 电动吊篮在结构平面图上的布置 6 设计说明 7 结构简介 8 双方配合的项目 9 吊篮施工过程 1 0 安全技术措施 1 1 季节性施工措施 1 2 .对工程的成品保护工作 1 3 电动吊篮抗倾覆安全系数验算 1 4 电动吊篮技术交底兼安全操作规程 1、工程概况 工程名称：京煤集团房山区河北镇国有工矿棚户区改造定向安置房 施工单位：北京市房山城建集团有限公司 监理单位：北京方正建设工程管理有限公司 建筑面积： 6#楼地上 12400.57； 12#楼地上 9005.8 平方米 建筑高度: (6#楼 21 层 61.74 米)、(12#楼 16 层 47.99 米) 电动吊篮安装位置:顶层屋面 安装数量：按工程实际数量全部约 12#楼 32 台、 6#楼 27 台(实际数量以现场安装为准)，根据屋面结构情况，需搭设脚手架平台再行安装吊篮。 2 简介 根据现场施工要求选用北京金飞天虹建筑机械有限公司生产、北京市建筑工程研究院监制的ZLD500-630 型系列电动吊篮，悬挂机构为无轨式。具有北京市城市建设委员会颁发的“北京市建筑施工起重机械设备租赁维修企业资质证书”。 3.1 电动吊篮的选型 为本工程选用北京金飞天虹建筑机械有限公司生产的ZLP-630型电动吊篮，额定载荷为630 公斤。篮筐外型尺寸：宽700mm×高1100mm，单元长度为1、2、3、4、5、6 米六种拼装方式。 3.2 电动吊篮主要技术参数 （1） 型号：ZLP630 型； （2） 提升速度：8-11m/min； （3） 提升高度：理论无限制； （4） 电源：380V±5%,50Hz,三相五线制； （5） 电机：三相电磁制动电机YEJ90L-4F38，每台吊篮功率 1.5Kw×2； （6） 钢丝绳： 工作钢丝绳：4*31SW+FC-8.30镀锌航空钢丝绳； 安全钢丝绳：4*31SW+FC-8.30镀锌航空钢丝绳； （7） 安全锁：CST 20； （8）电源电缆：橡套电缆 YC—3×2.5； 4．电动吊篮在建筑结构平面图上的布置： 4．1 吊篮具体分布见附录：吊篮布置图。此设计为最大限度的满足外墙的装修施工需要，在安装过程中，根据实际需要可以适当增减。 5．设计说明： 5．1 根据屋面结构不同的平台高...
