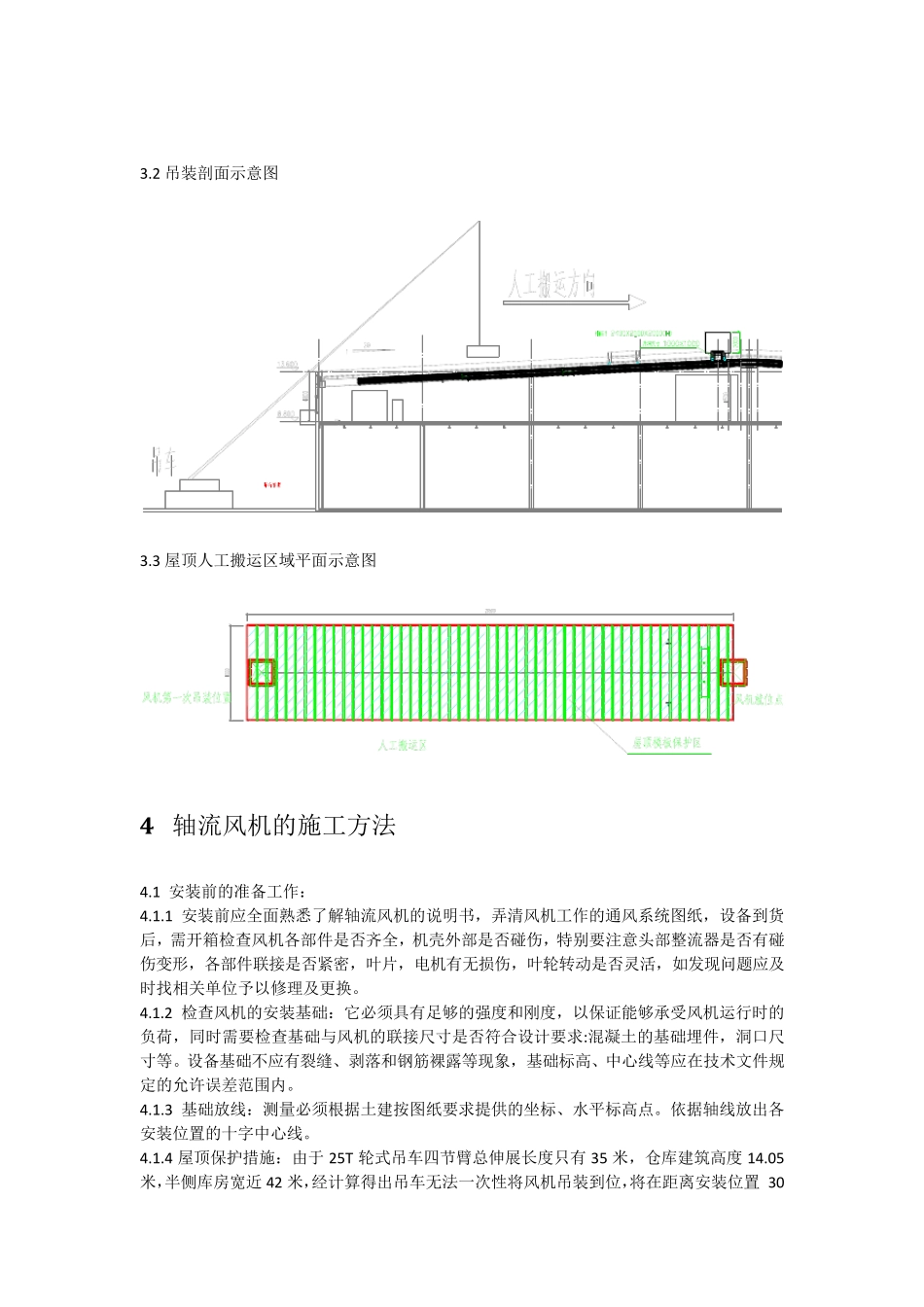

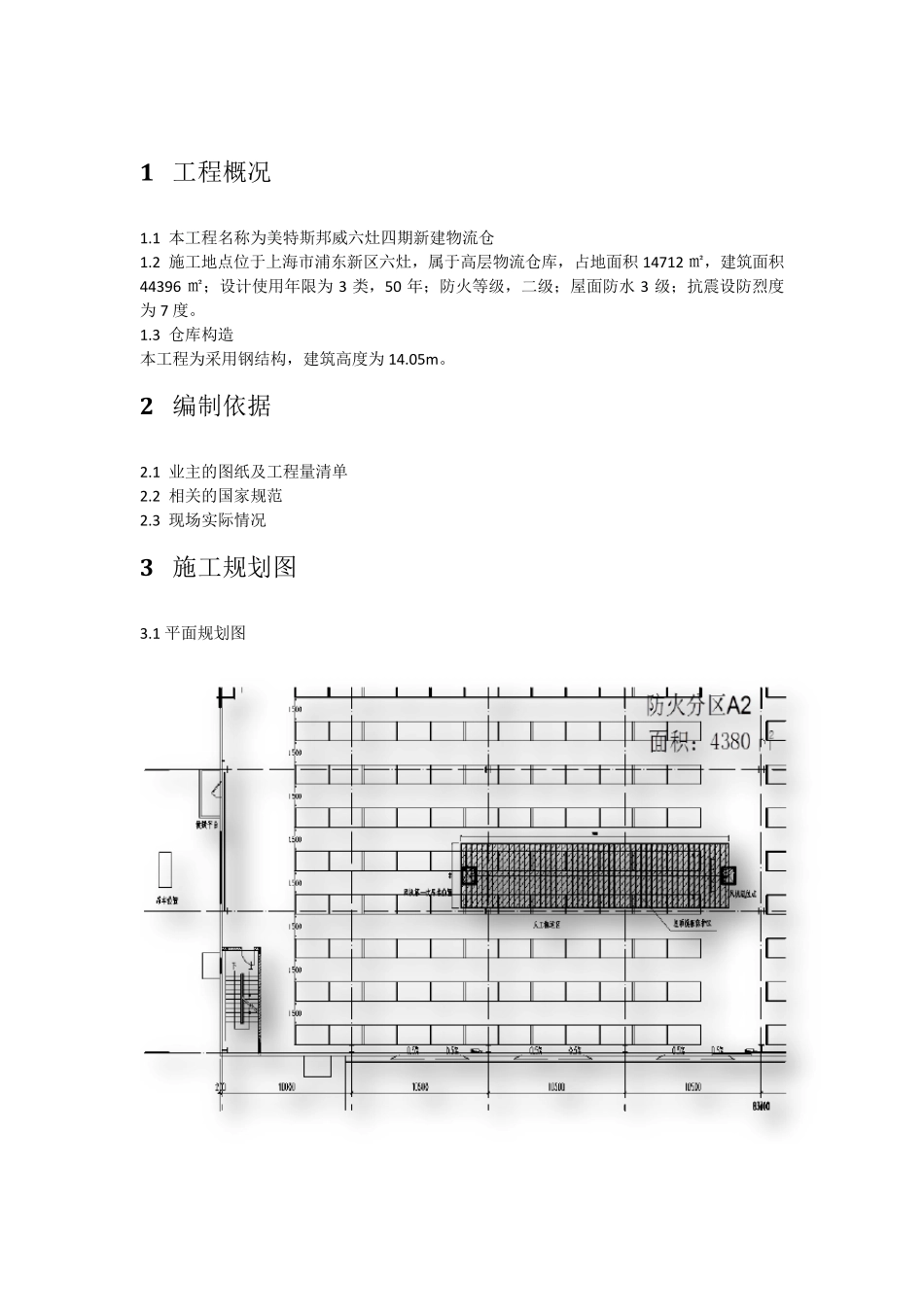

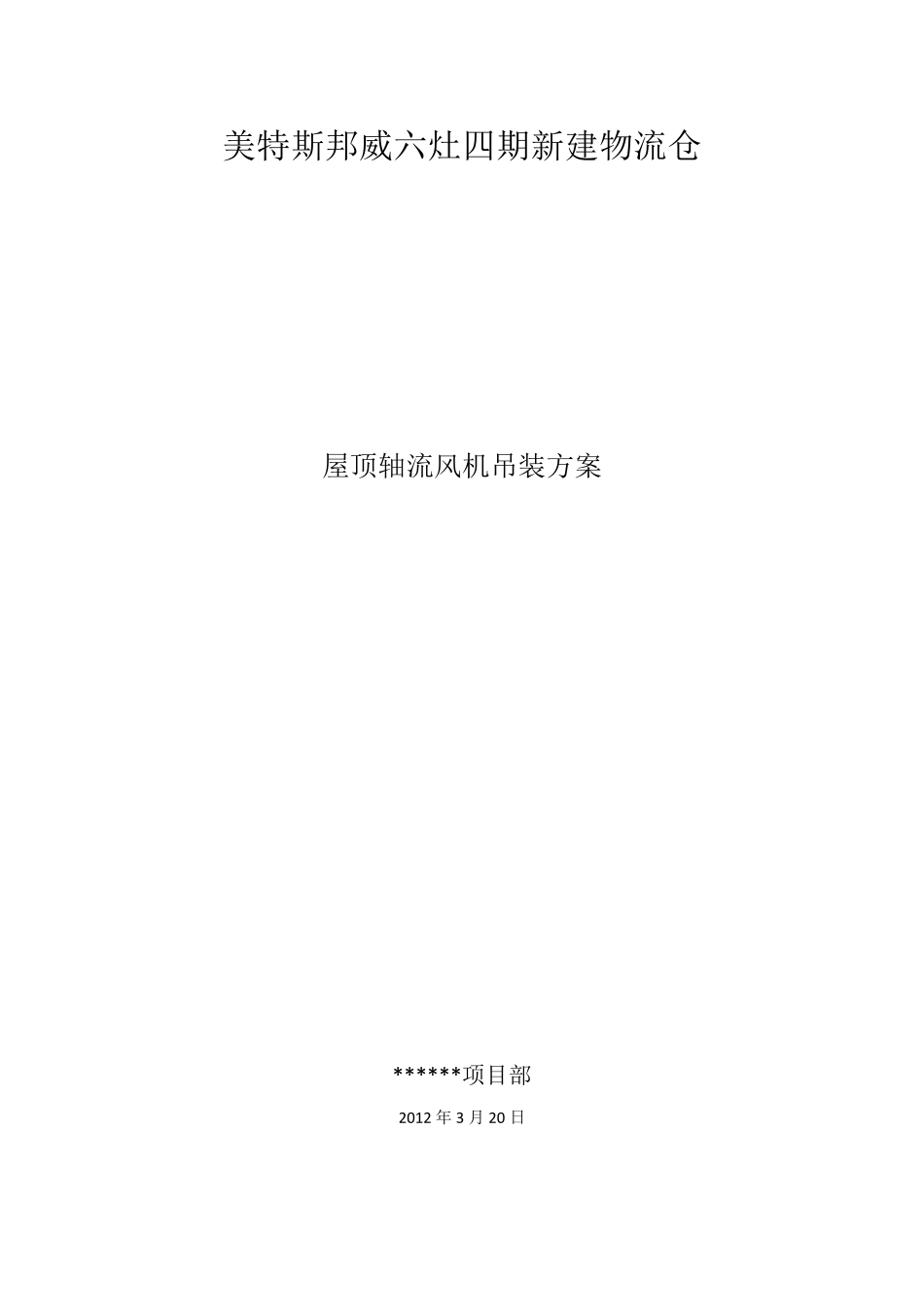

美特斯邦威六灶四期新建物流仓 屋顶轴流风机吊装方案 ******项目部 2012 年 3 月 20 日 1 工程概况 1.1 本工程名称为美特斯邦威六灶四期新建物流仓 1.2 施工地点位于上海市浦东新区六灶，属于高层物流仓库，占地面积14712 ㎡，建筑面积44396 ㎡；设计使用年限为3 类，50 年；防火等级，二级；屋面防水3 级；抗震设防烈度为7 度。 1.3 仓库构造 本工程为采用钢结构，建筑高度为14.05m 。 2 编制依据 2.1 业主的图纸及工程量清单 2.2 相关的国家规范 2.3 现场实际情况 3 施工规划图 3.1 平面规划图 3.2 吊装剖面示意图 3.3 屋顶人工搬运区域平面示意图 4 轴流风机的施工方法 4.1 安装前的准备工作： 4.1.1 安装前应全面熟悉了解轴流风机的说明书，弄清风机工作的通风系统图纸，设备到货后，需开箱检查风机各部件是否齐全，机壳外部是否碰伤，特别要注意头部整流器是否有碰伤变形，各部件联接是否紧密，叶片，电机有无损伤，叶轮转动是否灵活，如发现问题应及时找相关单位予以修理及更换。 4.1.2 检查风机的安装基础：它必须具有足够的强度和刚度，以保证能够承受风机运行时的负荷，同时需要检查基础与风机的联接尺寸是否符合设计要求:混凝土的基础埋件，洞口尺寸等。设备基础不应有裂缝、剥落和钢筋裸露等现象，基础标高、中心线等应在技术文件规定的允许误差范围内。 4.1.3 基础放线：测量必须根据土建按图纸要求提供的坐标、水平标高点。依据轴线放出各安装位置的十字中心线。 4.1.4 屋顶保护措施：由于 25T 轮式吊车四节臂总伸展长度只有 35 米，仓库建筑高度 14.05米，半侧库房宽近 42 米，经计算得出吊车无法一次性将风机吊装到位，将在距离安装位置 30米处下放，剩余距离将由人工搬运至安装位置；为保护屋面不受因人工搬运而引起的损伤，特采取如下保护措施：在人工搬运距离内，用一般方材沿彩钢板凹槽处，按每根方木间隔50cm 铺设，形成长30m ，宽4.5 米的屋顶保护区域。 4.2 风机的搬运、吊装： 4.2.1 首先用四级臂吊车将风机全部吊运到屋顶，绳索的捆缚不得损伤机件表面，转子、轴颈和轴封处均不应作为捆缚部位（有专用吊具要用专用吊具）。 4.2.2 根据屋顶的斜度安装风机的基础，必须保证风机的安装水平垂直。本工程屋顶采用钢结构支架作为轴流风机的框架。 4.2.3 风机就位前，必须除去基础表面的油污、油漆、杂物。并应检查叶片根部是否损伤，紧固螺母是否松动。...
