山东大学威海分校通信电子线路期末试题及参考答案

山东大学威海分校通信电子线路期末试题及参考答案_第1页
1/7

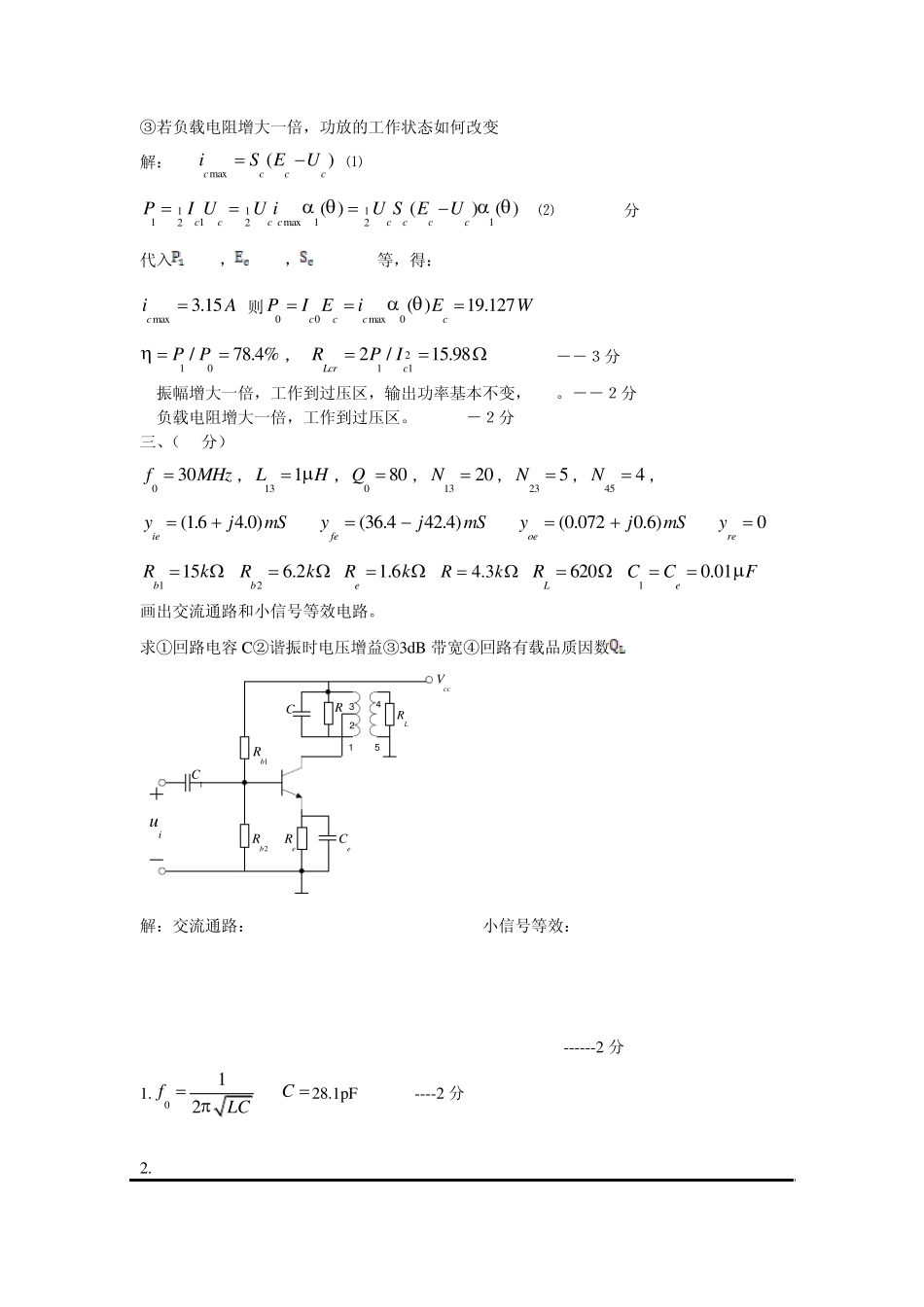

山东大学威海分校通信电子线路期末试题及参考答案_第2页
2/7

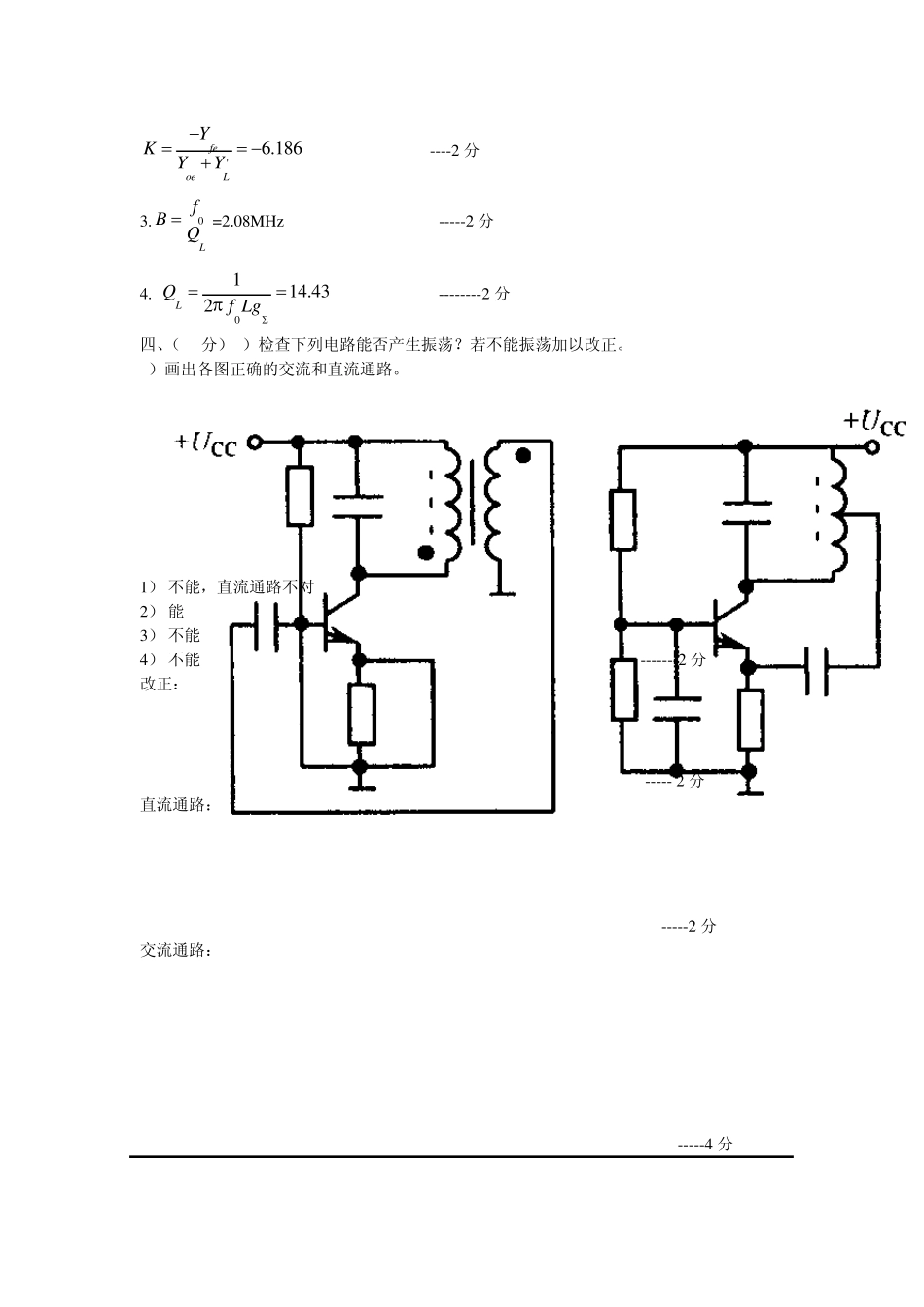

山东大学威海分校通信电子线路期末试题及参考答案_第3页
3/7
参考答案及评分标准 一、填空题:(每空 1分,共 10分) 1. 变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数 γ为 ( c ) A.1/3 B.1/2 C.2 D.4 2. 某超外差接收机的中频为 465kHz,当接收 550kHz的信号时,还收到 1480kHz的干扰信号,此干扰为 ( c ) A.干扰哨声 B.中频干扰 C.镜像干扰 D.交调干扰 3. 一同步检波器,输入信号为 uS =UScos(ωC+Ω )t,恢复载波 ur =Urcos(ωC+Δ ω )t,输出信号将产生 ( b ) A.振幅失真 B.频率失真 C.相位失真 4.某超外差接收机接收 930kHz的信号时,可收到 690kHz和 810kHz信号,但不能单独收到其中一个台的信号,此干扰为 ( b ) A.干扰哨声 B.互调干扰 C.镜像干扰 D.交调干扰 5. 检波并经隔直电容后的信号成份有( d )。 A. 调幅波、低频、直流。 B. 等幅载波和上下边频。 C. 等幅载波、低频、直流。 D. 低频信号 6. 某超外差接收机的中频为 465kHz,当接收 931kHz的信号时,还收到 465kHz的干扰信号,此干扰为 ( b ) A.干扰哨声 B.中频干扰 C.镜像干扰 D.交调干扰 7. 锁相环路的组成不包括以下哪个部分 ( d ) A.鉴相器 B.环路滤波器 C.压控振荡器 D.鉴频器 8. 锁相环路电路的作用是 ( b ) A.维持工作频率稳定 B.实现无频率误差的频率跟踪 C.使输出信号幅度保持恒定或仅在很小的范围内变化 9. 并联谐振回路外加信号频率等于回路谐振频率时回路呈( c ) A)感性 B)容性 C)阻性 D)容性或感性 10.在双踪示波器中观察到如下图所示的调幅波,根据所给的数值,它的调幅度应为( b )。 A)0.4 B)2/3 C)0.5 D)1.2 二、(10分)某高频功放工作于临界状态, =15W,=24V,导通角=70,功放管参数=1.5A/V。 问①直流电源提供的功率,集电极效率 和临界负载电阻。[70=0.253,70=0.436] ②若输入信号振幅增大一倍,功放的工作状态如何改变?此时的输出功率约为多少? ccVLRR 32145CeC1C1bR2bReRiu③若负载电阻增大一倍,功放的工作状态如何改变? 解:1. max()cccciS EU ⑴ 11111max11222( )()( )ccc cccccPI UU iU S EU   ⑵ ---3分 代入=15W,=24V,=1.5A/V等,得: max3.15ciA 则00max0( )19.127ccccPI EiEW  10/78.4%PP , 2112/15.98LcrcRPI ――3分 2....
