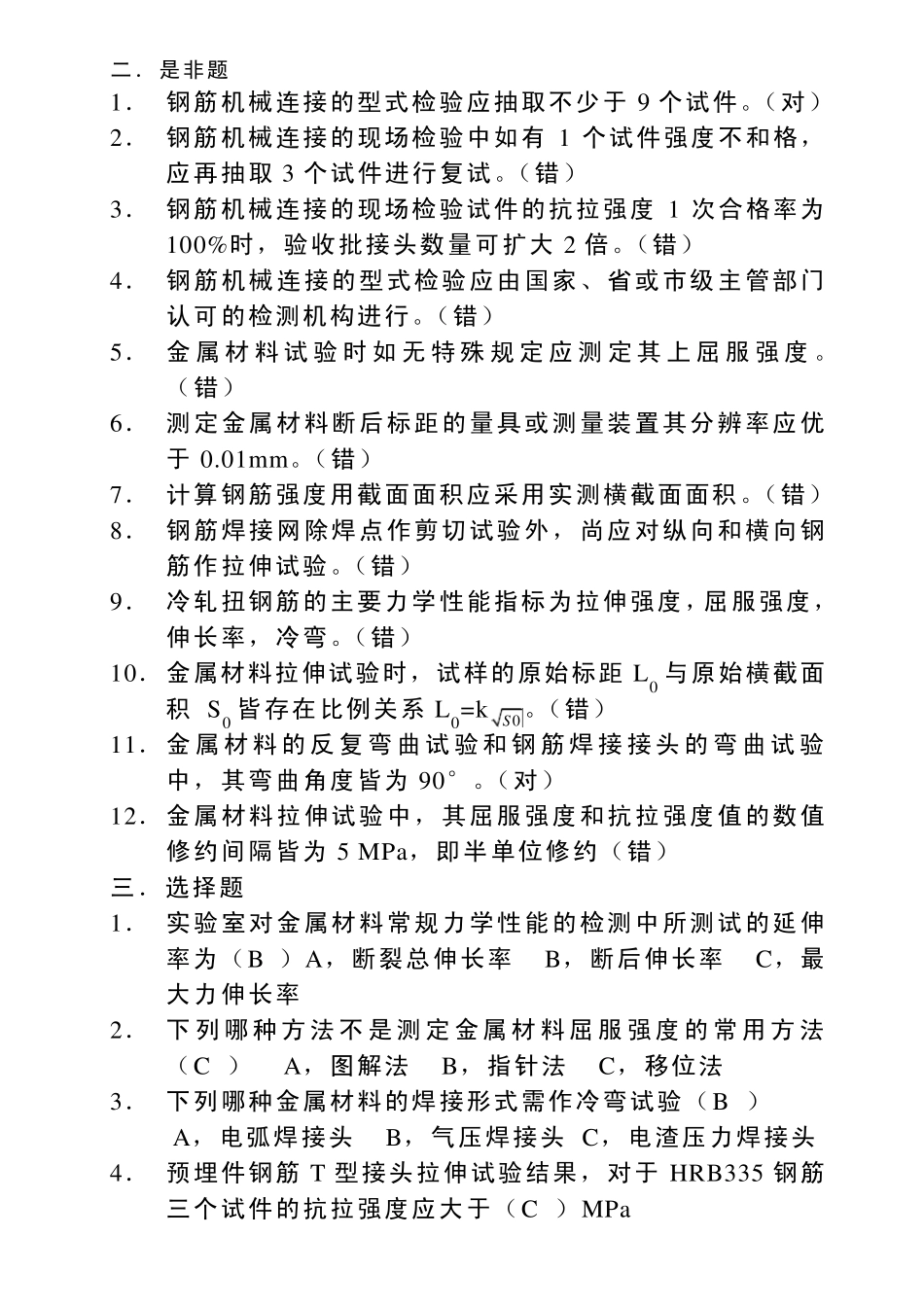

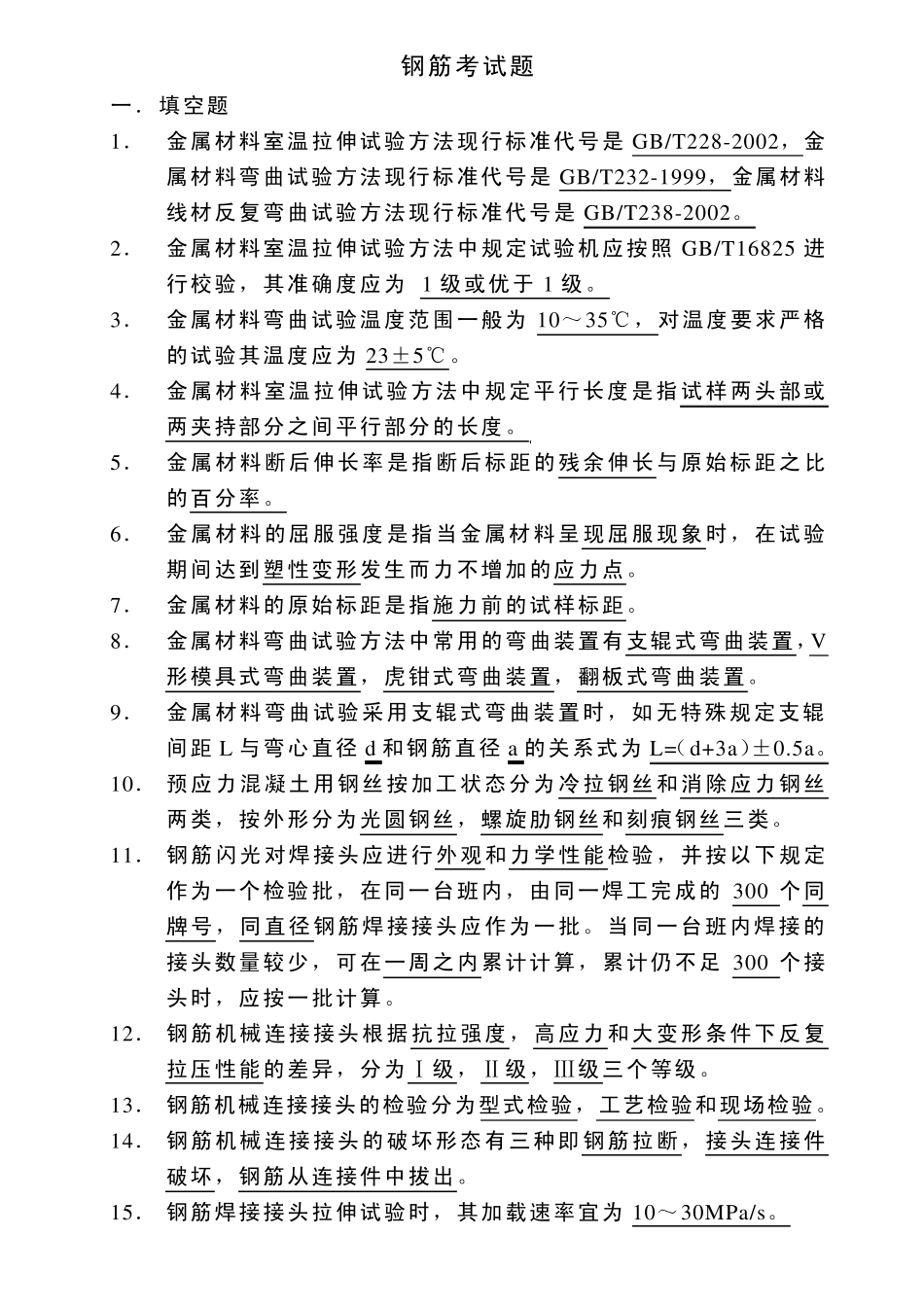

钢筋考试题 一．填空题 1． 金属材料室温拉伸试验方法现行标准代号是GB/T228-2002，金属材料弯曲试验方法现行标准代号是GB/T232-1999，金属材料线材反复弯曲试验方法现行标准代号是GB/T238-2002。 2． 金属材料室温拉伸试验方法中规定试验机应按照GB/T16825 进行校验，其准确度应为 1 级或优于1 级。 3． 金属材料弯曲试验温度范围一般为10～35℃，对温度要求严格的试验其温度应为23±5℃。 4． 金属材料室温拉伸试验方法中规定平行长度是指试样两头部或两夹持部分之间平行部分的长度。 5． 金属材料断后伸长率是指断后标距的残余伸长与原始标距之比的百分率。 6． 金属材料的屈服强度是指当金属材料呈现屈服现象时，在试验期间达到塑性变形发生而力不增加的应力点。 7． 金属材料的原始标距是指施力前的试样标距。 8． 金属材料弯曲试验方法中常用的弯曲装置有支辊式弯曲装置，V形模具式弯曲装置，虎钳式弯曲装置，翻板式弯曲装置。 9． 金属材料弯曲试验采用支辊式弯曲装置时，如无特殊规定支辊间距 L 与弯心直径 d 和钢筋直径 a 的关系式为L=（d+3a）±0.5a。 10． 预应力混凝土用钢丝按加工状态分为冷拉钢丝和消除应力钢丝两类，按外形分为光圆钢丝，螺旋肋钢丝和刻痕钢丝三类。 11． 钢筋闪光对焊接头应进行外观和力学性能检验，并按以下规定作为一个检验批，在同一台班内，由同一焊工完成的300 个同牌号，同直径钢筋焊接接头应作为一批。当同一台班内焊接的接头数量较少，可在一周之内累计计算，累计仍不足 300 个接头时，应按一批计算。 12． 钢筋机械连接接头根据抗拉强度，高应力和大变形条件下反复拉压性能的差异，分为Ⅰ级，Ⅱ级，Ⅲ级三个等级。 13． 钢筋机械连接接头的检验分为型式检验，工艺检验和现场检验。 14． 钢筋机械连接接头的破坏形态有三种即钢筋拉断，接头连接件破坏，钢筋从连接件中拔出。 15． 钢筋焊接接头拉伸试验时，其加载速率宜为10～30MPa/s。 二．是非题 1． 钢筋机械连接的型式检验应抽取不少于 9 个试件。（对） 2． 钢筋机械连接的现场检验中如有 1 个试件强度不和格，应再抽取 3 个试件进行复试。（错） 3． 钢筋机械连接的现场检验试件的抗拉强度 1 次合格率为100%时，验收批接头数量可扩大 2 倍。（错） 4． 钢筋机械连接的型式检验应由国家、省或市级主管部门认可的检测机构进行。（错） 5． 金 属 材 料 试 验 时 如 无 特...
