峨眉温泉汤池水温水位自控系统设计方案20130515

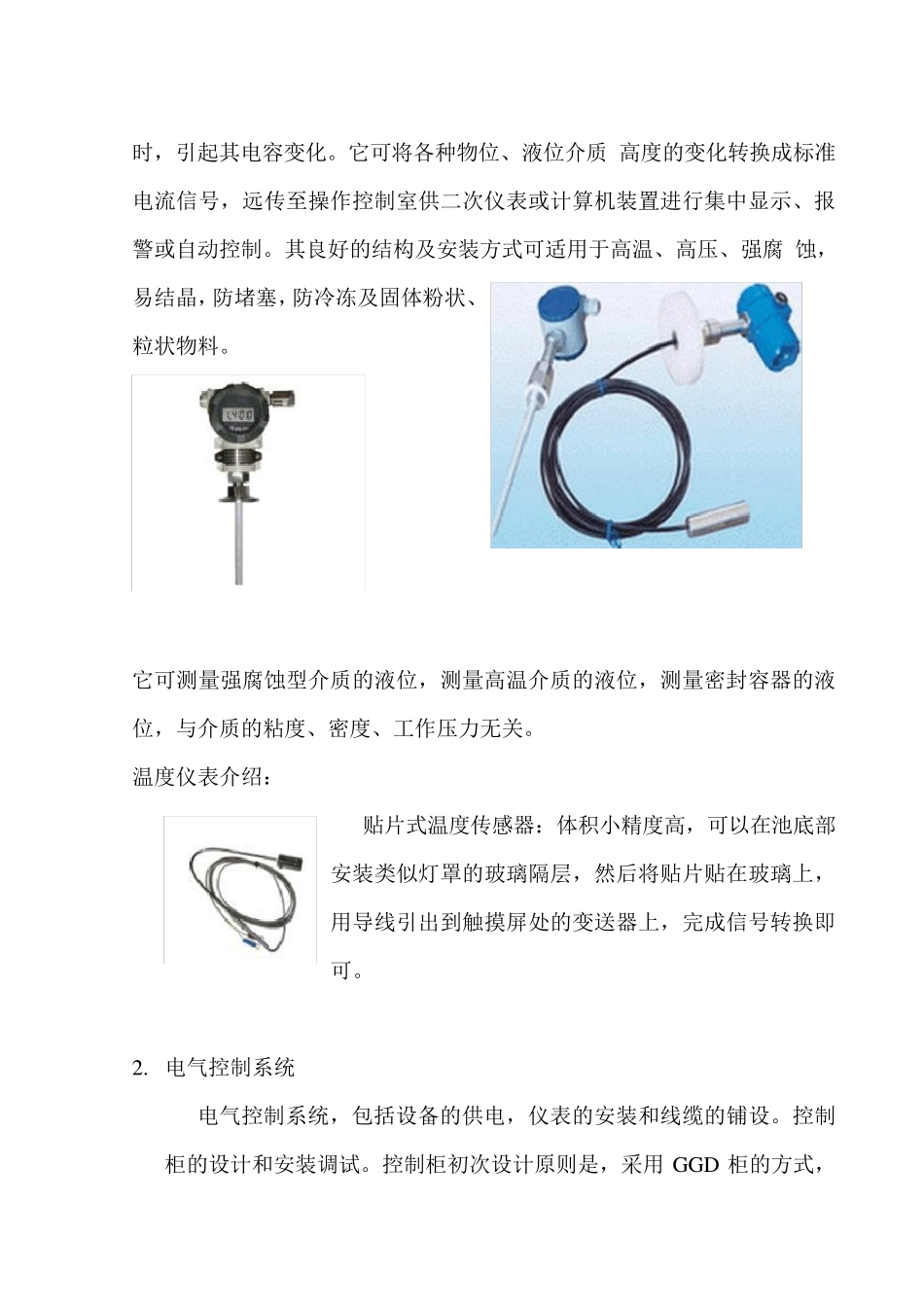

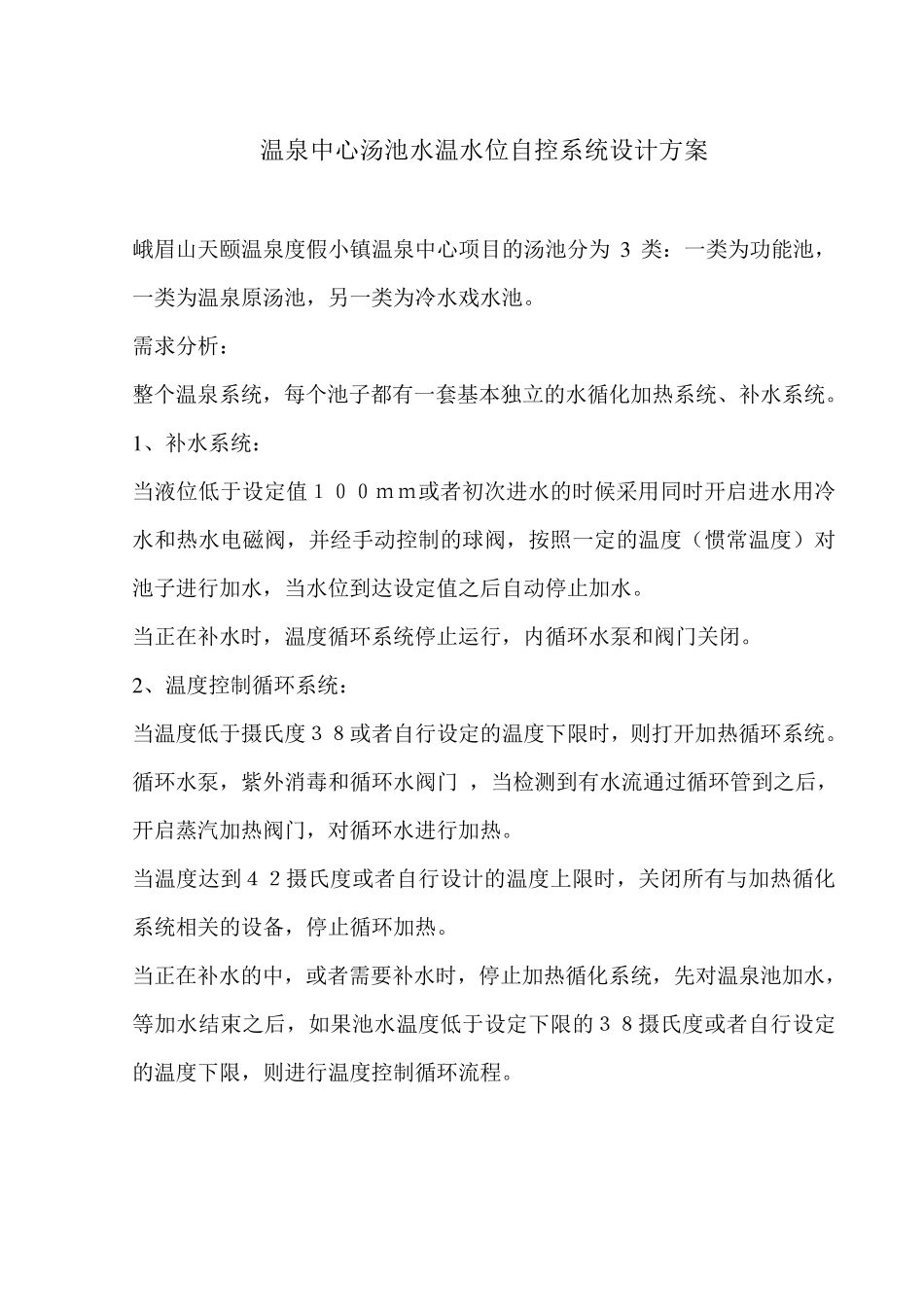

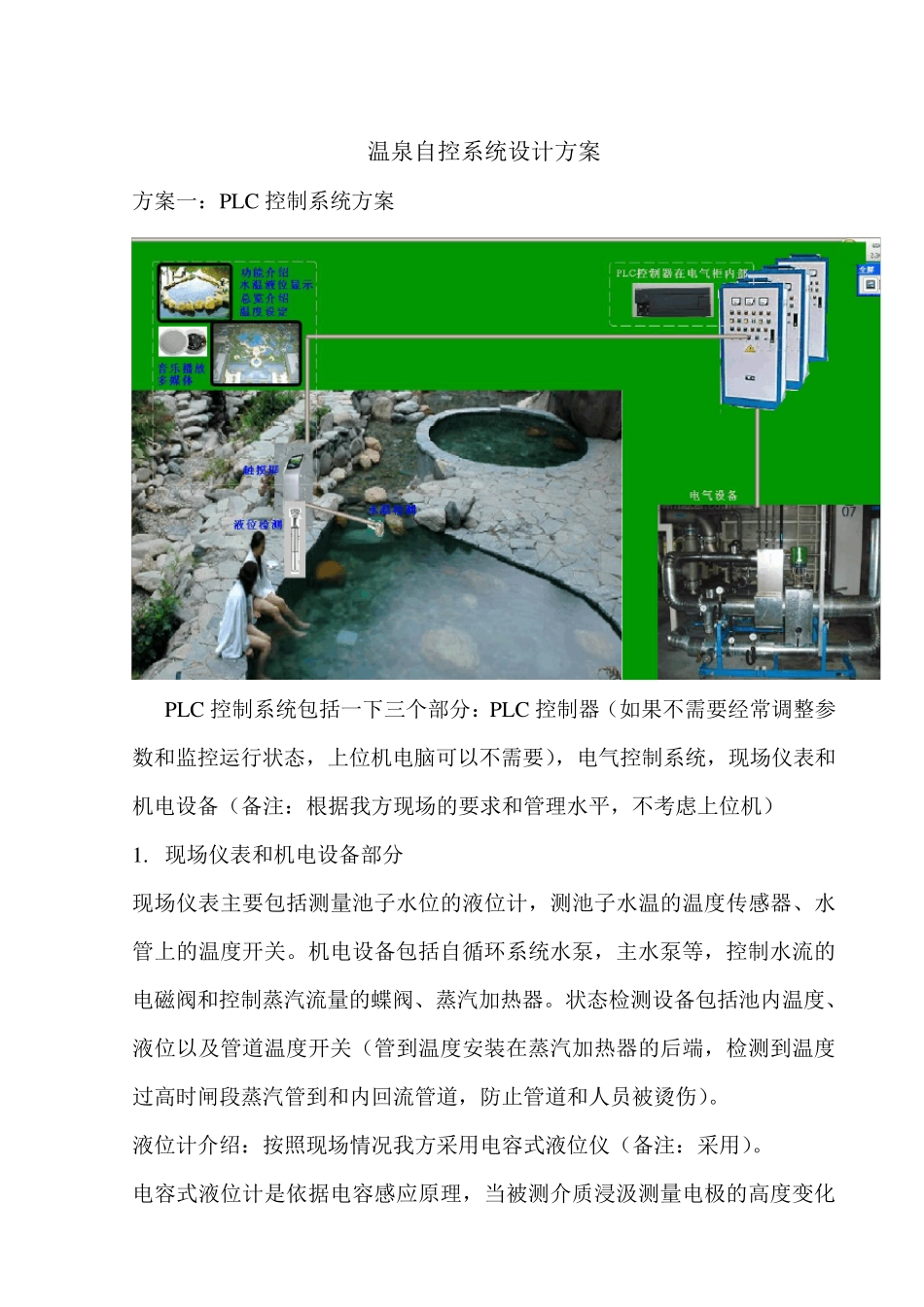

峨眉温泉汤池水温水位自控系统设计方案20130515_第1页
1/15
峨眉温泉汤池水温水位自控系统设计方案20130515_第2页
2/15
峨眉温泉汤池水温水位自控系统设计方案20130515_第3页
3/15
温泉中心汤池水温水位自控系统设计方案 峨眉山天颐温泉度假小镇温泉中心项目的汤池分为3 类:一类为功能池,一类为温泉原汤池,另一类为冷水戏水池。 需求分析: 整个温泉系统,每个池子都有一套基本独立的水循化加热系统、补水系统。 1 、补水系统: 当液位低于设定值100mm或者初次进水的时候采用同时开启进水用冷水和热水电磁阀,并经手动控制的球阀,按照一定的温度(惯常温度)对池子进行加水,当水位到达设定值之后自动停止加水。 当正在补水时,温度循环系统停止运行,内循环水泵和阀门关闭。 2 、温度控制循环系统: 当温度低于摄氏度38或者自行设定的温度下限时,则打开加热循环系统。循环水泵,紫外消毒和循环水阀门 ,当检测到有水流通过循环管到之后,开启蒸汽加热阀门,对循环水进行加热。 当温度达到42摄氏度或者自行设计的温度上限时,关闭所有与加热循化系统相关的设备,停止循环加热。 当正在补水的中,或者需要补水时,停止加热循化系统,先对温泉池加水,等加水结束之后,如果池水温度低于设定下限的38摄氏度或者自行设定的温度下限,则进行温度控制循环流程。 温泉自控系统设计方案 方案一:PLC 控制系统方案 PLC 控制系统包括一下三个部分:PLC 控制器(如果不需要经常调整参数和监控运行状态,上位机电脑可以不需要),电气控制系统,现场仪表和机电设备(备注:根据我方现场的要求和管理水平,不考虑上位机) 1. 现场仪表和机电设备部分 现场仪表主要包括测量池子水位的液位计,测池子水温的温度传感器、水管上的温度开关。机电设备包括自循环系统水泵,主水泵等,控制水流的电磁阀和控制蒸汽流量的蝶阀、蒸汽加热器。状态检测设备包括池内温度、液位以及管道温度开关(管到温度安装在蒸汽加热器的后端,检测到温度过高时闸段蒸汽管到和内回流管道,防止管道和人员被烫伤)。 液位计介绍:按照现场情况我方采用电容式液位仪(备注:采用)。 电容式液位计是依据电容感应原理,当被测介质浸汲测量电极的高度变化时,引起其电容变化。它可将各种物位、液位介质 高度的变化转换成标准电流信号,远传至操作控制室供二次仪表或计算机装置进行集中显示、报警或自动控制。其良好的结构及安装方式可适用于高温、高压、强腐 蚀,易结晶,防堵塞,防冷冻及固体粉状、粒状物料。 它可测量强腐蚀型介质的液位,测量高温介质的液位,测量密封容器的液位,与介质的粘度、密度、工作压力无关。 温...
