平箐一号隧道洞身开挖首件总结

平箐一号隧道洞身开挖首件总结_第1页
1/13

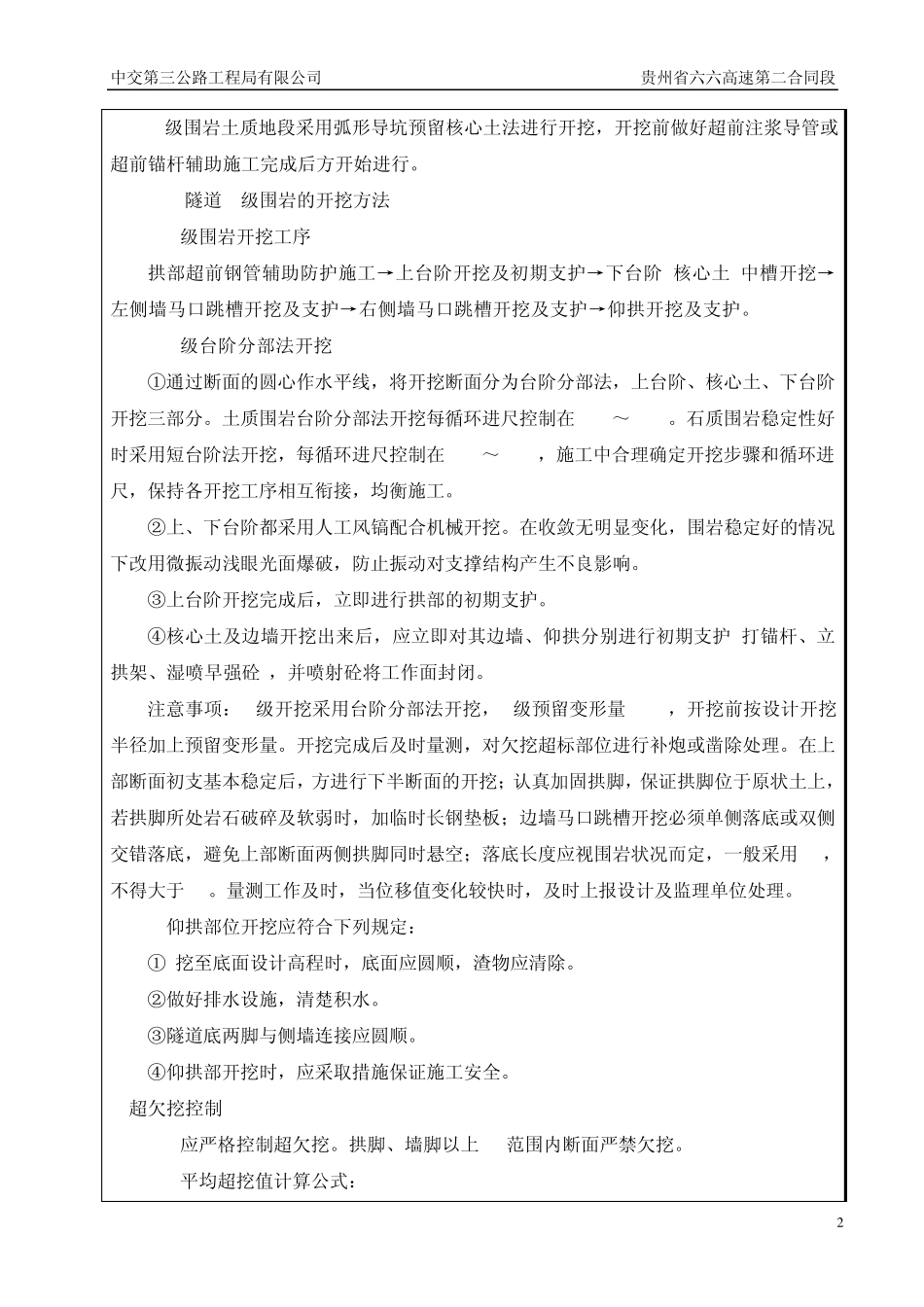

平箐一号隧道洞身开挖首件总结_第2页
2/13
平箐一号隧道洞身开挖首件总结_第3页
3/13
中交第三公路工程局有限公司 贵州省六六高速第二合同段 1 技 术 交 底 施工单位:中交第三公路工程局有限公司 编号:LL02-18 工程名称:平箐一号隧道 桩号:YK50+765~YK50+830 部位:洞身开挖 交底部门 项目技术 负责人 交底人 接受部门 接受人 接受日期 总工办 何中林 1 各类围岩开挖示意图 1)IV、V级围岩开挖顺序示意图 2 施工方法 中交第三公路工程局有限公司 贵州省六六高速第二合同段 2 V级围岩土质地段采用弧形导坑预留核心土法进行开挖,开挖前做好超前注浆导管或超前锚杆辅助施工完成后方开始进行。 2.1 隧道V级围岩的开挖方法 1)V级围岩开挖工序 拱部超前钢管辅助防护施工→上台阶开挖及初期支护→下台阶(核心土)中槽开挖→左侧墙马口跳槽开挖及支护→右侧墙马口跳槽开挖及支护→仰拱开挖及支护。 2)V级台阶分部法开挖 ①通过断面的圆心作水平线,将开挖断面分为台阶分部法,上台阶、核心土、下台阶开挖三部分。土质围岩台阶分部法开挖每循环进尺控制在 O.7~1.0m。石质围岩稳定性好时采用短台阶法开挖,每循环进尺控制在 0.7~1.5m,施工中合理确定开挖步骤和循环进尺,保持各开挖工序相互衔接,均衡施工。 ②上、下台阶都采用人工风镐配合机械开挖。在收敛无明显变化,围岩稳定好的情况下改用微振动浅眼光面爆破,防止振动对支撑结构产生不良影响。 ③上台阶开挖完成后,立即进行拱部的初期支护。 ④核心土及边墙开挖出来后,应立即对其边墙、仰拱分别进行初期支护(打锚杆、立拱架、湿喷早强砼),并喷射砼将工作面封闭。 注意事项:V级开挖采用台阶分部法开挖,V级预留变形量 10cm,开挖前按设计开挖半径加上预留变形量。开挖完成后及时量测,对欠挖超标部位进行补炮或凿除处理。在上部断面初支基本稳定后,方进行下半断面的开挖;认真加固拱脚,保证拱脚位于原状土上,若拱脚所处岩石破碎及软弱时,加临时长钢垫板;边墙马口跳槽开挖必须单侧落底或双侧交错落底,避免上部断面两侧拱脚同时悬空;落底长度应视围岩状况而定,一般采用3m,不得大于 6m。量测工作及时,当位移值变化较快时,及时上报设计及监理单位处理。 3)仰拱部位开挖应符合下列规定: ① 挖至底面设计高程时,底面应圆顺,渣物应清除。 ②做好排水设施,清楚积水。 ③隧道底两脚与侧墙连接应圆顺。 ④仰拱部开挖时,应采取措施保证施工安全。 3 超欠挖控制 3.1应严格控制超欠挖。拱脚、墙脚以上 1m范围内断面严...
