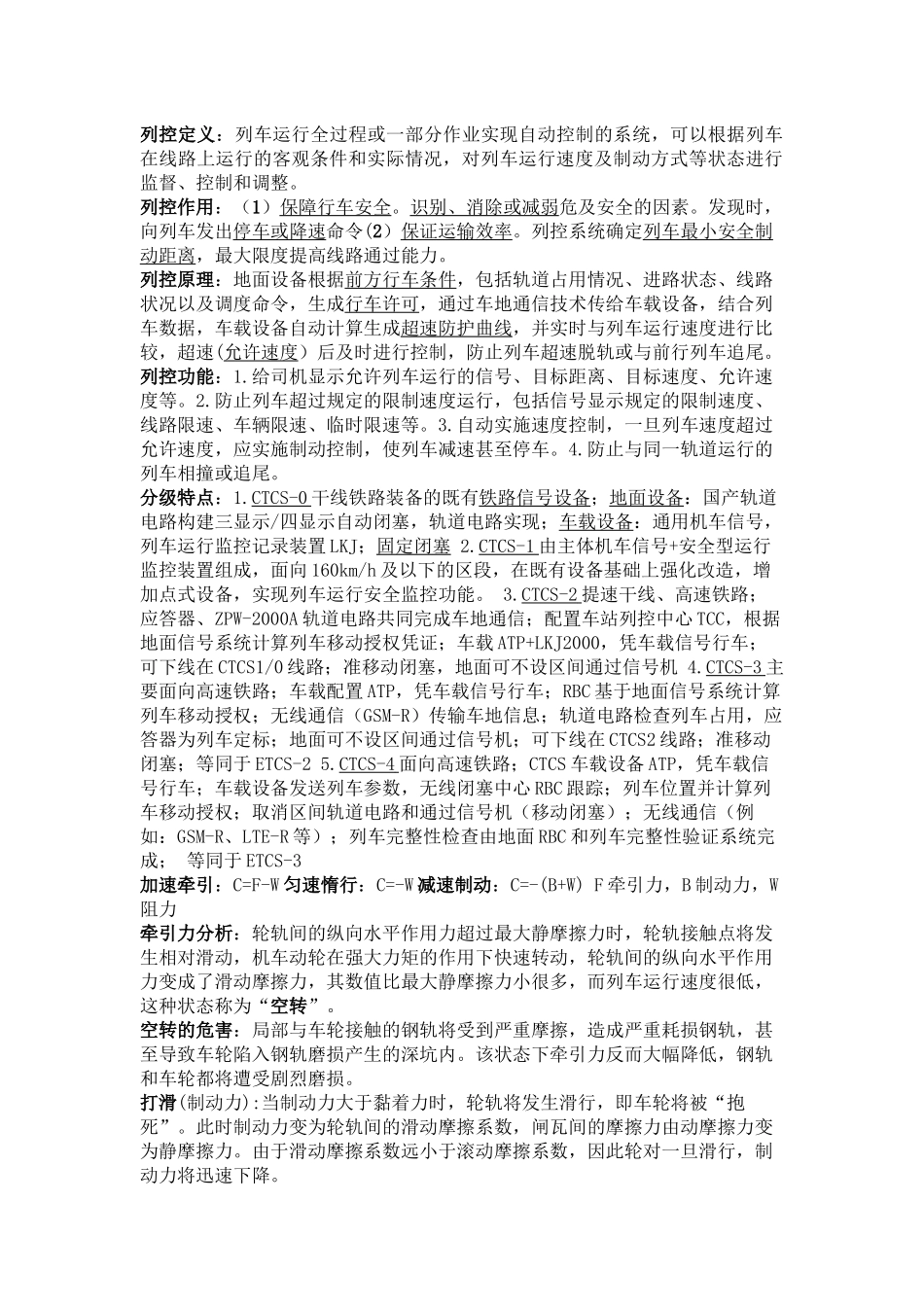

列控定义：列车运行全过程或一部分作业实现自动控制的系统，可以根据列车在线路上运行的客观条件和实际情况，对列车运行速度及制动方式等状态进行监督、控制和调整。列控作用：（1）保障行车安全。识别、消除或减弱危及安全的因素。发现时，向列车发出停车或降速命令(2）保证运输效率。列控系统确定列车最小安全制动距离，最大限度提高线路通过能力。列控原理：地面设备根据前方行车条件，包括轨道占用情况、进路状态、线路状况以及调度命令，生成行车许可，通过车地通信技术传给车载设备，结合列车数据，车载设备自动计算生成超速防护曲线，并实时与列车运行速度进行比较，超速(允许速度）后及时进行控制，防止列车超速脱轨或与前行列车追尾。列控功能：1.给司机显示允许列车运行的信号、目标距离、目标速度、允许速度等。2.防止列车超过规定的限制速度运行，包括信号显示规定的限制速度、线路限速、车辆限速、临时限速等。3.自动实施速度控制，一旦列车速度超过允许速度，应实施制动控制，使列车减速甚至停车。4.防止与同一轨道运行的列车相撞或追尾。分级特点：1.CTCS-0干线铁路装备的既有铁路信号设备；地面设备：国产轨道电路构建三显示/四显示自动闭塞，轨道电路实现；车载设备：通用机车信号，列车运行监控记录装置LKJ；固定闭塞2.CTCS-1由主体机车信号+安全型运行监控装置组成，面向160km/h及以下的区段，在既有设备基础上强化改造，增加点式设备，实现列车运行安全监控功能。3.CTCS-2提速干线、高速铁路；应答器、ZPW-2000A轨道电路共同完成车地通信；配置车站列控中心TCC，根据地面信号系统计算列车移动授权凭证；车载ATP+LKJ2000，凭车载信号行车；可下线在CTCS1/0线路；准移动闭塞，地面可不设区间通过信号机4.CTCS-3主要面向高速铁路；车载配置ATP，凭车载信号行车；RBC基于地面信号系统计算列车移动授权；无线通信（GSM-R）传输车地信息；轨道电路检查列车占用，应答器为列车定标；地面可不设区间通过信号机；可下线在CTCS2线路；准移动闭塞；等同于ETCS-25.CTCS-4面向高速铁路；CTCS车载设备ATP，凭车载信号行车；车载设备发送列车参数，无线闭塞中心RBC跟踪；列车位置并计算列车移动授权；取消区间轨道电路和通过信号机（移动闭塞）；无线通信（例如：GSM-R、LTE-R等）；列车完整性检查由地面RBC和列车完整性验证系统完成；等同于ETCS-3加速牵引：C=F-W匀速惰行：C=-W减速制动：C=-(B+W)F牵引力，B制动力，W阻力牵引力分析：轮轨间的纵向水平作用力超过最大静摩擦力时，轮轨接触点将发生相对滑动，机车动轮在强大力矩的作用下快速转动，轮轨间的纵向水平作用力变成了滑动摩擦力，其数值比最大静摩擦力小很多，而列车运行速度很低，这种状态称为“空转”。空转的危害：局部与车轮接触的钢轨将受到严重摩擦，造成严重耗损钢轨，甚至导致车轮陷入钢轨磨损产生的深坑内。该状态下牵引力反而大幅降低，钢轨和车轮都将遭受剧烈磨损。打滑(制动力):当制动力大于黏着力时，轮轨将发生滑行，即车轮将被“抱死”。此时制动力变为轮轨间的滑动摩擦系数，闸瓦间的摩擦力由动摩擦力变为静摩擦力。由于滑动摩擦系数远小于滚动摩擦系数，因此轮对一旦滑行，制动力将迅速下降。基本阻力：列车在理想线路条件下，沿平直轨道运行时遇到的阻力，列车运行中任何情况下都存在的阻力。是列车内部或外界之间的相互摩擦和冲击产生的，包括：机械阻力和气动阻力。列车基本阻力的公式w0=W0/M式中：M—列车总重；W0—列车运行基本阻力；Q—中间车辆数；v—列车运行速(km/h)；△v—逆风风速(km/h);a、b、c—与机械阻力相关的系数；d—每辆车车与空气阻力相关的阻力系数；e—头车和尾车空气阻力相关的阻力系数之和。附加阻力是指列车在非理想线路条件上运行时受到的额外阻力。坡道附加阻力：，其中BC/AB=sinθ曲线附加阻力：Wr=600g/R(N/t)R——曲线半径(m)Wr=10.5αg/Lr(N/kN)Lr——曲线长度(m)，α——曲线转角隧道空气附加阻力：有限制坡道时ws=0.0001LsVs²(N/kN)无限制坡道时ws=0.13LsLs—隧道长度(km)，Vs—列车在隧道内的运行速度制动方式：1.摩擦制动（1）闸瓦制动（踏面制动）（2）盘形...
