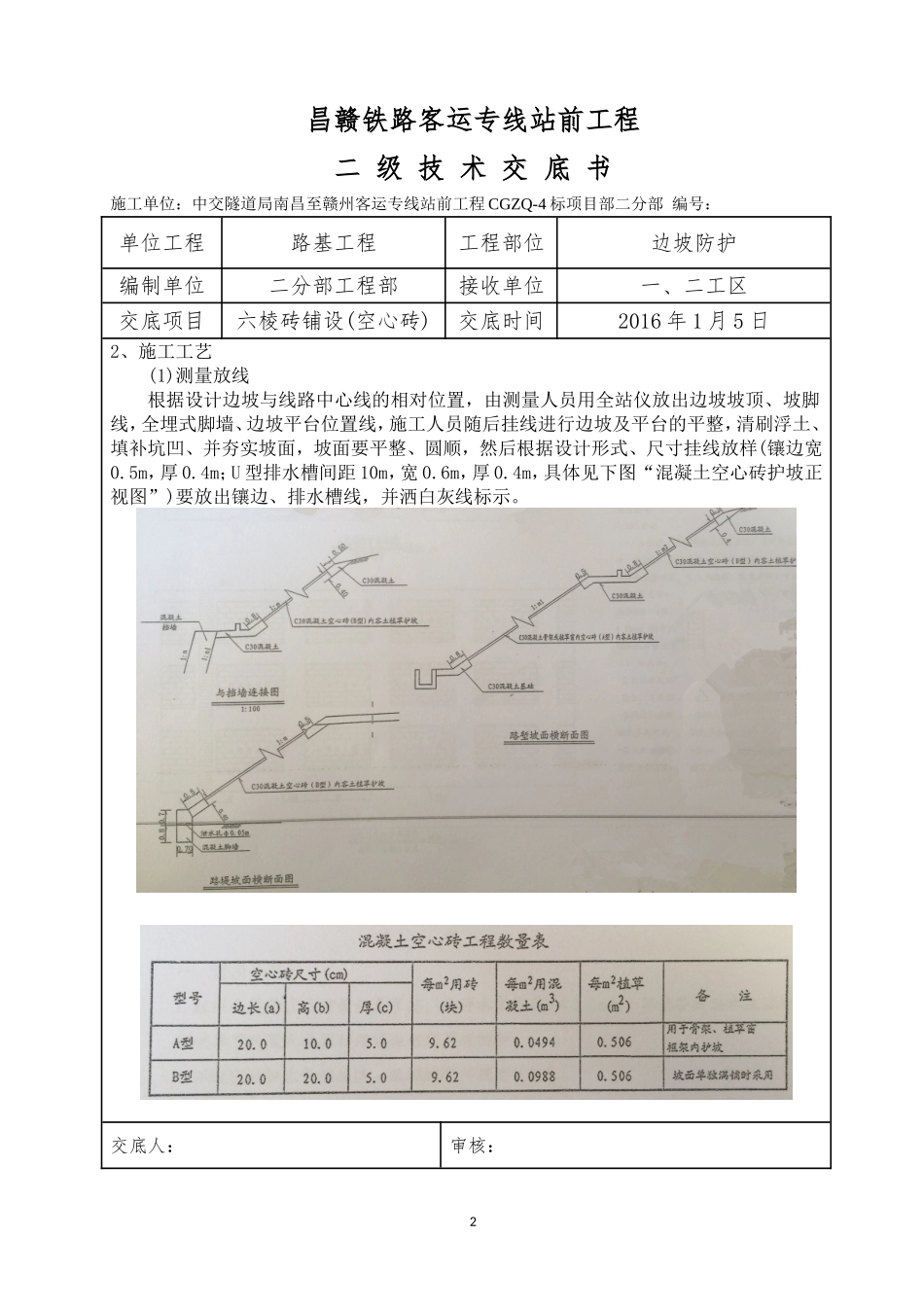

昌赣铁路客运专线站前工程二级技术交底书施工单位：中交隧道局南昌至赣州客运专线站前工程CGZQ-4标项目部二分部编号：单位工程路基工程工程部位边坡防护编制单位二分部工程部接收单位一、二工区交底项目六棱砖铺设(空心砖)交底时间2016年1月5日一、编制依据《高速铁路路基工程施工质量验收标准》(TB10751-2010)《高速铁路路基工程施工技术规程》(Q/CR9602-2015)《路基工程设计与施工参考图集》(南昌至赣州客运专线施工图)二、编制目的明确六角砖铺设的施工工艺流程，操作要点和相应的工艺标准，指导、规范六角砖作业施工。三．施工工艺1、施工流程交底人：审核：接收人：1昌赣铁路客运专线站前工程二级技术交底书施工单位：中交隧道局南昌至赣州客运专线站前工程CGZQ-4标项目部二分部编号：单位工程路基工程工程部位边坡防护编制单位二分部工程部接收单位一、二工区交底项目六棱砖铺设(空心砖)交底时间2016年1月5日2、施工工艺(1)测量放线根据设计边坡与线路中心线的相对位置，由测量人员用全站仪放出边坡坡顶、坡脚线，全埋式脚墙、边坡平台位置线，施工人员随后挂线进行边坡及平台的平整，清刷浮土、填补坑凹、并夯实坡面，坡面要平整、圆顺，然后根据设计形式、尺寸挂线放样(镶边宽0.5m，厚0.4m；U型排水槽间距10m，宽0.6m，厚0.4m，具体见下图“混凝土空心砖护坡正视图”)要放出镶边、排水槽线，并洒白灰线标示。交底人：审核：2接收人：昌赣铁路客运专线站前工程二级技术交底书施工单位：中交隧道局南昌至赣州客运专线站前工程CGZQ-4标项目部二分部编号：单位工程路基工程工程部位边坡防护编制单位二分部工程部接收单位一、二工区交底项目六棱砖铺设(空心砖)交底时间2016年1月5日(2)基坑开挖基槽采用人工开挖(镶边厚0.4m)，开挖时从上到下进行开挖，，并修筑方便施工人员上下的台阶。基槽开挖完后应立即进行模板支设、混凝土施工，以防止基槽暴露时间过长造成边坡坍塌，从而破坏路基实体质量。基槽挂线开挖，以确保基槽尺寸符合设计要求。基槽在开挖时，严格按照挂线施工的作业要点进行施工过程控制。一次开挖后，预留人工二次修整余地，二次修整到位，避免超挖现象，减少混凝土的超方量。(3)基坑检查基槽开挖完成后及时通知架子队技术员进行验槽，自检合格报现场监理工程师验收签证，才能进行下道工序施工。(4)浇筑镶边.铺设排水槽浇筑混凝土前要装镶边模板，模板安装好后浇筑混凝土。同时沿线路方向每隔10m设置一处U型排水槽，槽宽0.6m，嵌入边坡0.4m。护坡圬工与坡面密贴，防护顶面与边坡间的缝隙必须封严。交底人：审核：3接收人：昌赣铁路客运专线站前工程二级技术交底书施工单位：中交隧道局南昌至赣州客运专线站前工程CGZQ-4标项目部二分部编号：单位工程路基工程工程部位边坡防护编制单位二分部工程部接收单位一、二工区交底项目六棱砖铺设(空心砖)交底时间2016年1月5日(5)混凝土养生混凝土浇筑完成终凝后及时对坡面混凝土进行土工布覆盖，洒水养护，养护期为7d。(6)铺设空心砖在混凝土养护完成后，及时将拱圈内的多余填料清出，拱圈的清理深度为0.1m，随后进行混凝土空心块的砌筑。空心块砌筑应按照从下到上进行砌筑，铺设时用橡皮锤击打使砖与坡面密贴，不得使用铁锤等硬物。空心块与骨架相接处的空隙采用C25混凝土填塞。(7)空心砖内客土撒播植草及栽种灌木空心砖内回填土采用人工配合机械进行回填，客土厚0.2m，采用适宜植物生长的清表土、种植土、黏性土等。然后撒播植草及栽种灌木。3、施工注意事项(1)对干燥的挖方槽底要适当洒水润湿，以防混凝土水分过多流失，造成混凝土开裂。(2)对坡面与全埋式脚墙或平台的接触面要做凿毛或拉毛处理，并用清水清洗干净，以便混凝土的良好结合。(3)在混凝土振捣时，注意避免过振及漏振现象。(4)待砼强度达到2.5MPa时，方可拆模。以防混凝土掉角、啃边等。(5)保证护坡整体的圆顺性及窗口布置的美观性。4、安全要求施工设备摆放整齐，机械施工过程中，凡进入施工现场人员，必需佩戴安全帽。夜间施工要有足够的照明。施工时注意场内电缆线并安全用电，在圈定的危险范围以外进行施工。交底人：审核：4接收人：5
