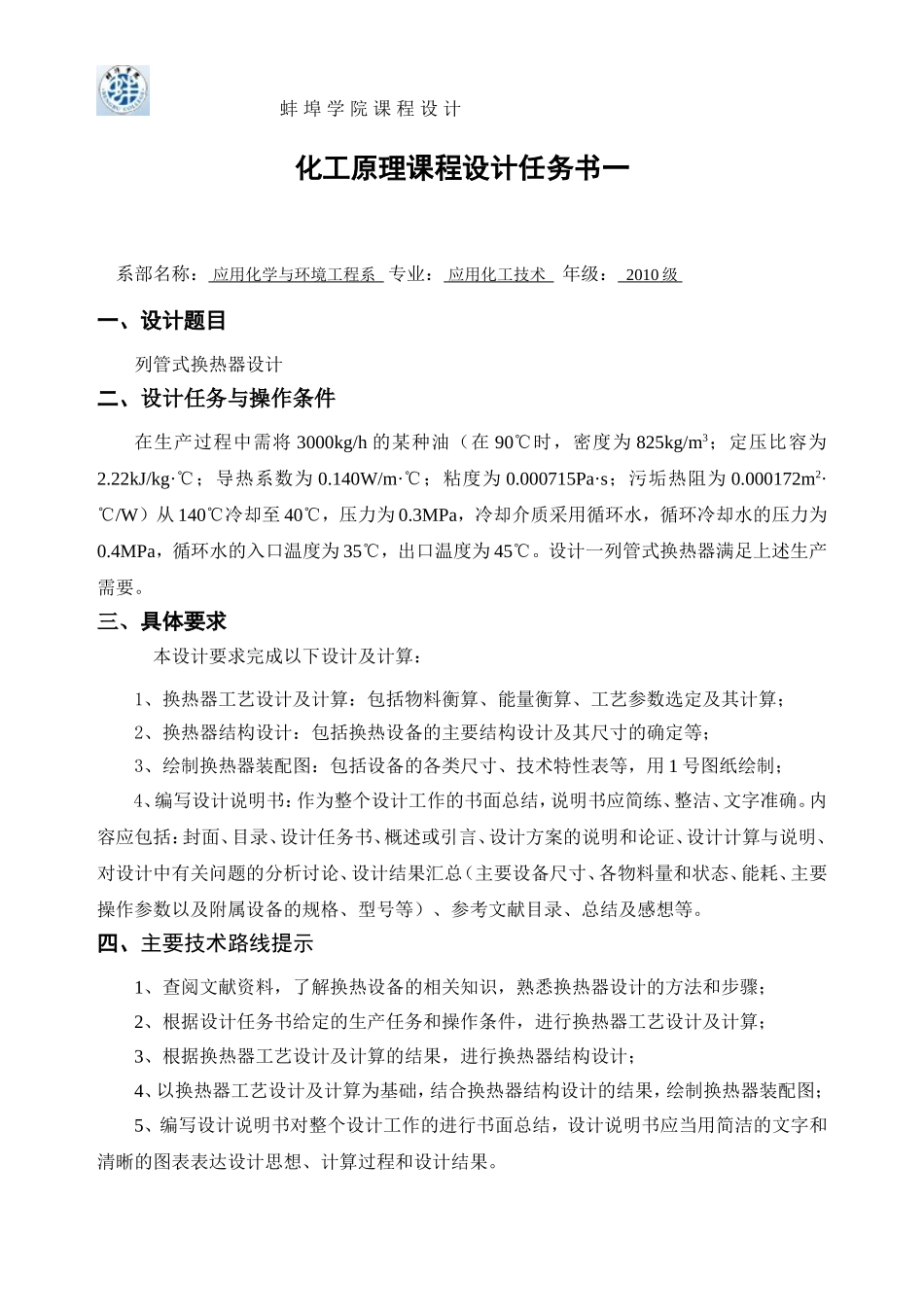

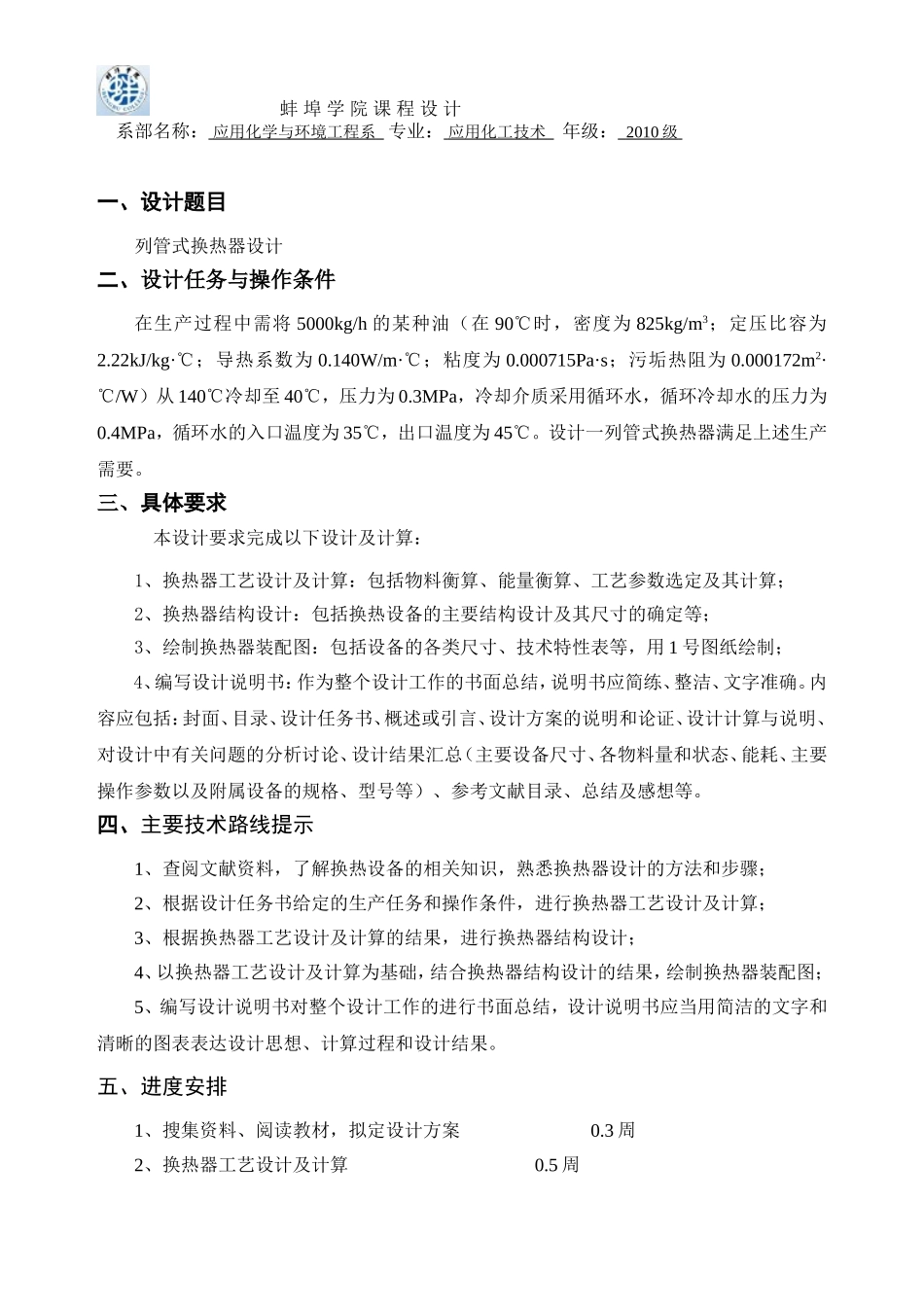

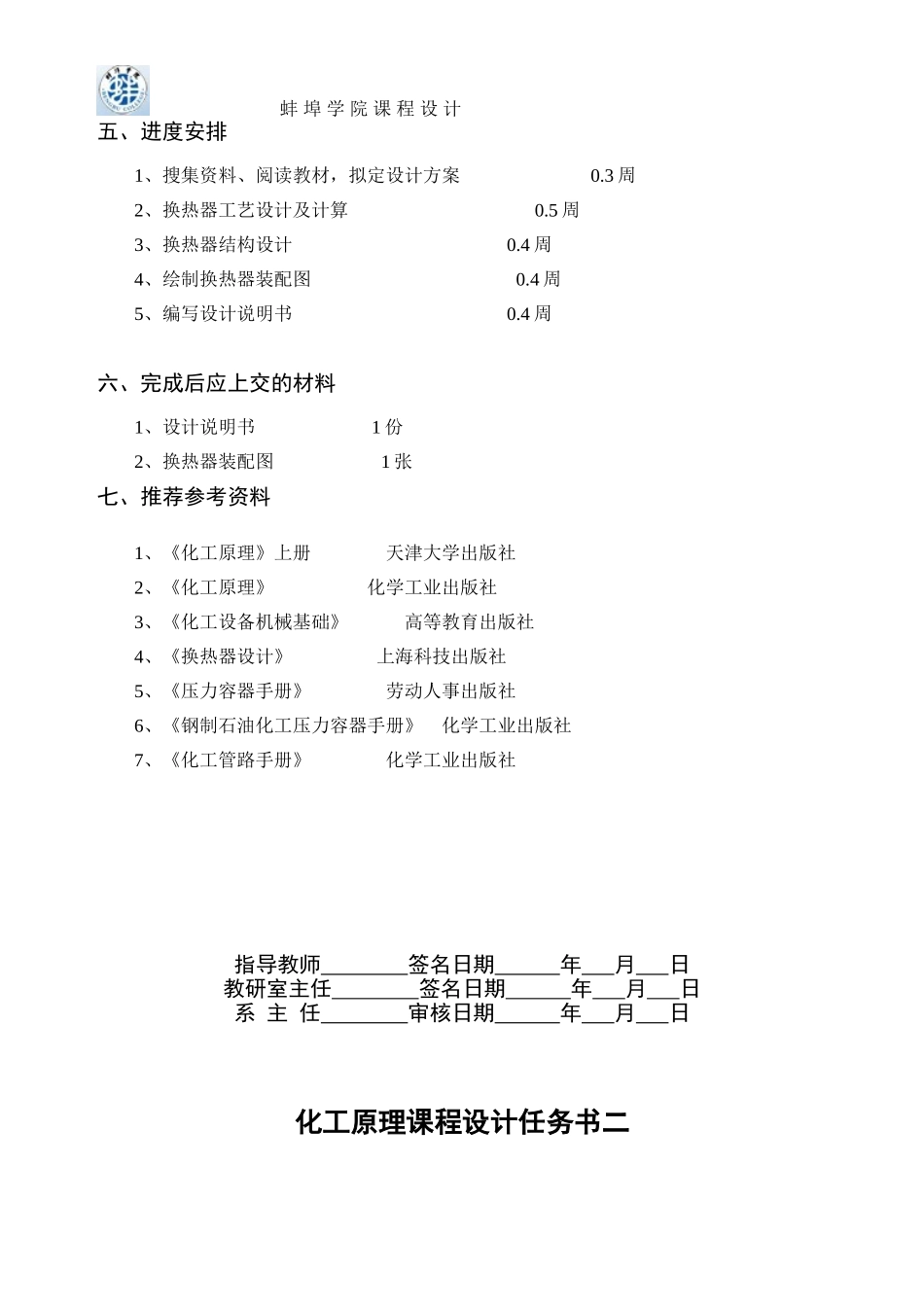

蚌埠学院课程设计化工原理课程设计任务书一系部名称:应用化学与环境工程系专业:应用化工技术年级:2010级一、设计题目列管式换热器设计二、设计任务与操作条件在生产过程中需将3000kg/h的某种油(在90℃时,密度为825kg/m3;定压比容为2.22kJ/kg·℃;导热系数为0.140W/m·℃;粘度为0.000715Pa·s;污垢热阻为0.000172m2·℃/W)从140℃冷却至40℃,压力为0.3MPa,冷却介质采用循环水,循环冷却水的压力为0.4MPa,循环水的入口温度为35℃,出口温度为45℃。设计一列管式换热器满足上述生产需要。三、具体要求本设计要求完成以下设计及计算:1、换热器工艺设计及计算:包括物料衡算、能量衡算、工艺参数选定及其计算;2、换热器结构设计:包括换热设备的主要结构设计及其尺寸的确定等;3、绘制换热器装配图:包括设备的各类尺寸、技术特性表等,用1号图纸绘制;4、编写设计说明书:作为整个设计工作的书面总结,说明书应简练、整洁、文字准确。内容应包括:封面、目录、设计任务书、概述或引言、设计方案的说明和论证、设计计算与说明、对设计中有关问题的分析讨论、设计结果汇总(主要设备尺寸、各物料量和状态、能耗、主要操作参数以及附属设备的规格、型号等)、参考文献目录、总结及感想等。四、主要技术路线提示1、查阅文献资料,了解换热设备的相关知识,熟悉换热器设计的方法和步骤;2、根据设计任务书给定的生产任务和操作条件,进行换热器工艺设计及计算;3、根据换热器工艺设计及计算的结果,进行换热器结构设计;4、以换热器工艺设计及计算为基础,结合换热器结构设计的结果,绘制换热器装配图;5、编写设计说明书对整个设计工作的进行书面总结,设计说明书应当用简洁的文字和清晰的图表表达设计思想、计算过程和设计结果。蚌埠学院课程设计五、进度安排1、搜集资料、阅读教材,拟定设计方案0.3周2、换热器工艺设计及计算0.5周3、换热器结构设计0.4周4、绘制换热器装配图0.4周5、编写设计说明书0.4周六、完成后应上交的材料1、设计说明书1份2、换热器装配图1张七、推荐参考资料1、《化工原理》上册天津大学出版社2、《化工原理》化学工业出版社3、《化工设备机械基础》高等教育出版社4、《换热器设计》上海科技出版社5、《压力容器手册》劳动人事出版社6、《钢制石油化工压力容器手册》化学工业出版社7、《化工管路手册》化学工业出版社指导教师签名日期年月日教研室主任签名日期年月日系主任审核日期年月日化工原理课程设计任务书二蚌埠学院课程设计系部名称:应用化学与环境工程系专业:应用化工技术年级:2010级一、设计题目列管式换热器设计二、设计任务与操作条件在生产过程中需将5000kg/h的某种油(在90℃时,密度为825kg/m3;定压比容为2.22kJ/kg·℃;导热系数为0.140W/m·℃;粘度为0.000715Pa·s;污垢热阻为0.000172m2·℃/W)从140℃冷却至40℃,压力为0.3MPa,冷却介质采用循环水,循环冷却水的压力为0.4MPa,循环水的入口温度为35℃,出口温度为45℃。设计一列管式换热器满足上述生产需要。三、具体要求本设计要求完成以下设计及计算:1、换热器工艺设计及计算:包括物料衡算、能量衡算、工艺参数选定及其计算;2、换热器结构设计:包括换热设备的主要结构设计及其尺寸的确定等;3、绘制换热器装配图:包括设备的各类尺寸、技术特性表等,用1号图纸绘制;4、编写设计说明书:作为整个设计工作的书面总结,说明书应简练、整洁、文字准确。内容应包括:封面、目录、设计任务书、概述或引言、设计方案的说明和论证、设计计算与说明、对设计中有关问题的分析讨论、设计结果汇总(主要设备尺寸、各物料量和状态、能耗、主要操作参数以及附属设备的规格、型号等)、参考文献目录、总结及感想等。四、主要技术路线提示1、查阅文献资料,了解换热设备的相关知识,熟悉换热器设计的方法和步骤;2、根据设计任务书给定的生产任务和操作条件,进行换热器工艺设计及计算;3、根据换热器工艺设计及计算的结果,进行换热器结构设计;4、以换热器工艺设计及计算为基础,结合换热器结构设计的结果,绘制换热器装配图;5、编写设计说明书对整个设计工作的进行书面总结,...
