液晶电视电源板常见的故障判断和检修方法

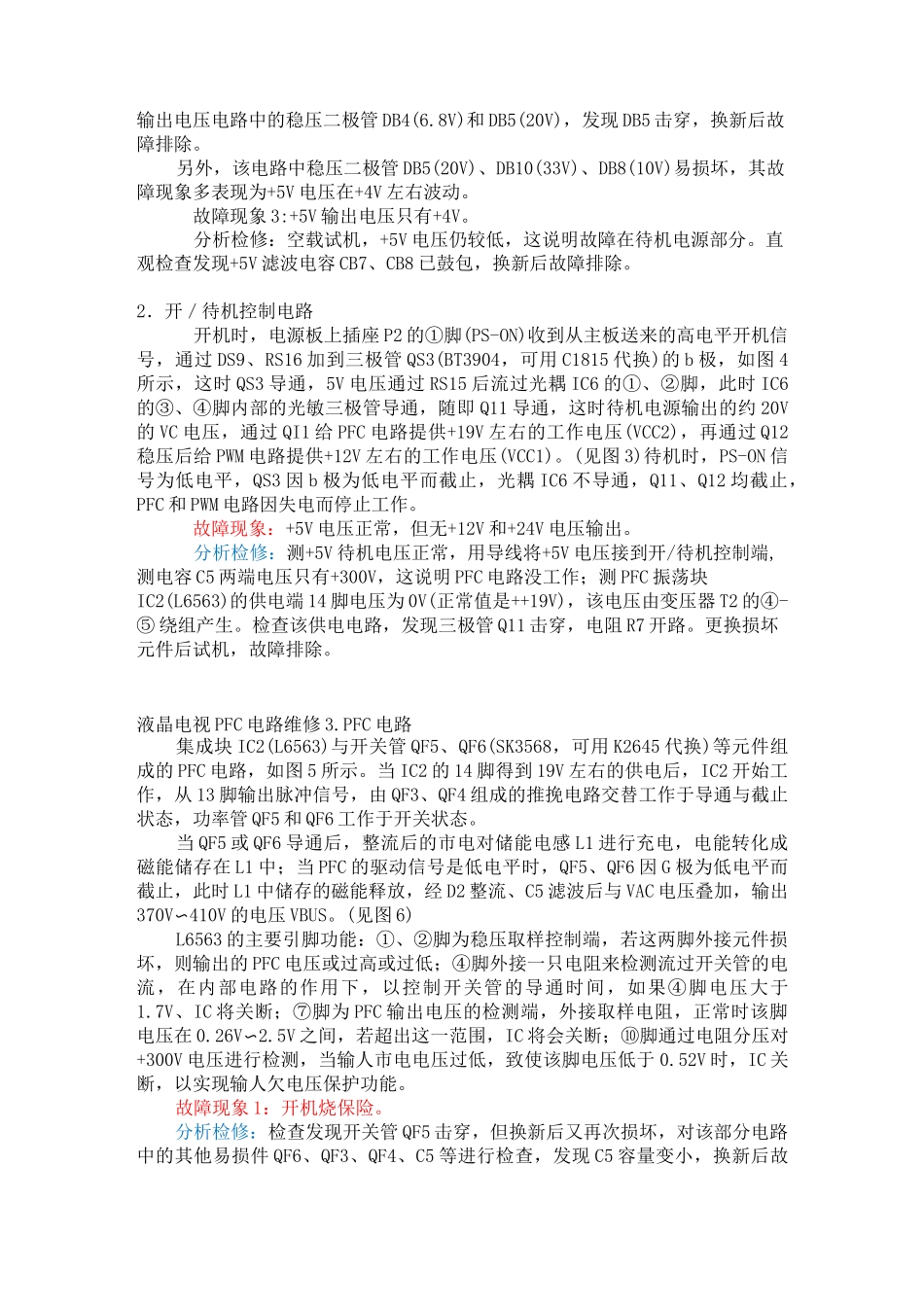

液晶电视电源板常见的故障判断和检修方法液晶电视的电源板在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。他的相当一部分能量供给灯板驱动电路（根据发光源不同分为高压板和 LED 灯板两类）和主板上，一旦电视出现不开机、黑屏、纹波干扰、不定时关机等现象时，我们往往搞不清楚故障是出在电源板、主板、灯管（条）还是灯驱动板上，给维修造成很多弯路。借此根据本人多年来维修经验，结合众多网友维修过程中遇到的典型的事例，抛砖引玉，用简单易解的方法，来分析一下电源板的故障原因和排除技巧，解开液晶电源并不“神秘”的面纱。下面以 TCL-PWL37C 电源电路图纸为例，简单介绍一下液晶电视电源的工作原理（修过 CRT 彩电电源的师傅应该都知道，液晶电视的电源跟 CRT 大部分地方都是差不多的，仅仅多了个 PFC 电路而已）。VCC2IC6-B力1：待机电路。接通电源后，电源输出插座 P3 的③、④脚就应有+5V 电压输出，给主板 CPU电路供电。另外，在热地一侧，副开关电源变压器 T2 的④-⑤ 绕组还会输出一组电压，整流滤波后输出+20V，供给主电源的 PFC 振荡电路和 PWM 振荡电路。（见图 2）如果输出电压不稳定，则检查以 IC9（TL431）为中心组成的稳压控制电路。正常工作时，TL431 的①脚电压为 2.5V，如果该脚电压异常，则说明TL431 损坏或其外围元件有问题。故障现象 1：无+5V 电压输出。分析检修：检查待机电源电路，发现 IC1 的⑤-⑧ 脚电压为 0V,经查限流电阻 RB13 端头焊接部分已脱焊。建议将 RB1、RB2、RB13 这 3 只限流电阻换成功率为 1W 或 2W 的同阻值电阻，以免再次损坏。故障现象 2:+5V 电压在 3V 左右波动。分析检修：空载试机，+5V 电压仍较低，这说明故障在待机电源部分。检测输出电压电路中的稳压二极管 DB4(6.8V)和 DB5(20V)，发现 DB5 击穿，换新后故障排除。另外，该电路中稳压二极管 DB5(20V)、DB10(33V)、DB8(10V)易损坏，其故障现象多表现为+5V 电压在+4V 左右波动。故障现象 3:+5V 输出电压只有+4V。分析检修：空载试机，+5V 电压仍较低，这说明故障在待机电源部分。直观检查发现+5V 滤波电容 CB7、CB8 已鼓包，换新后故障排除。2．开／待机控制电路开机时，电源板上插座 P2 的①脚(PS-ON)收到从主板送来的高电平开机信号，通过 DS9、RS16 加到三极管 QS3(BT3904，可用 C1815 代换)的 b 极，如图 4所示，这时 QS3 ...
