过水箱涵结构施工技术交底

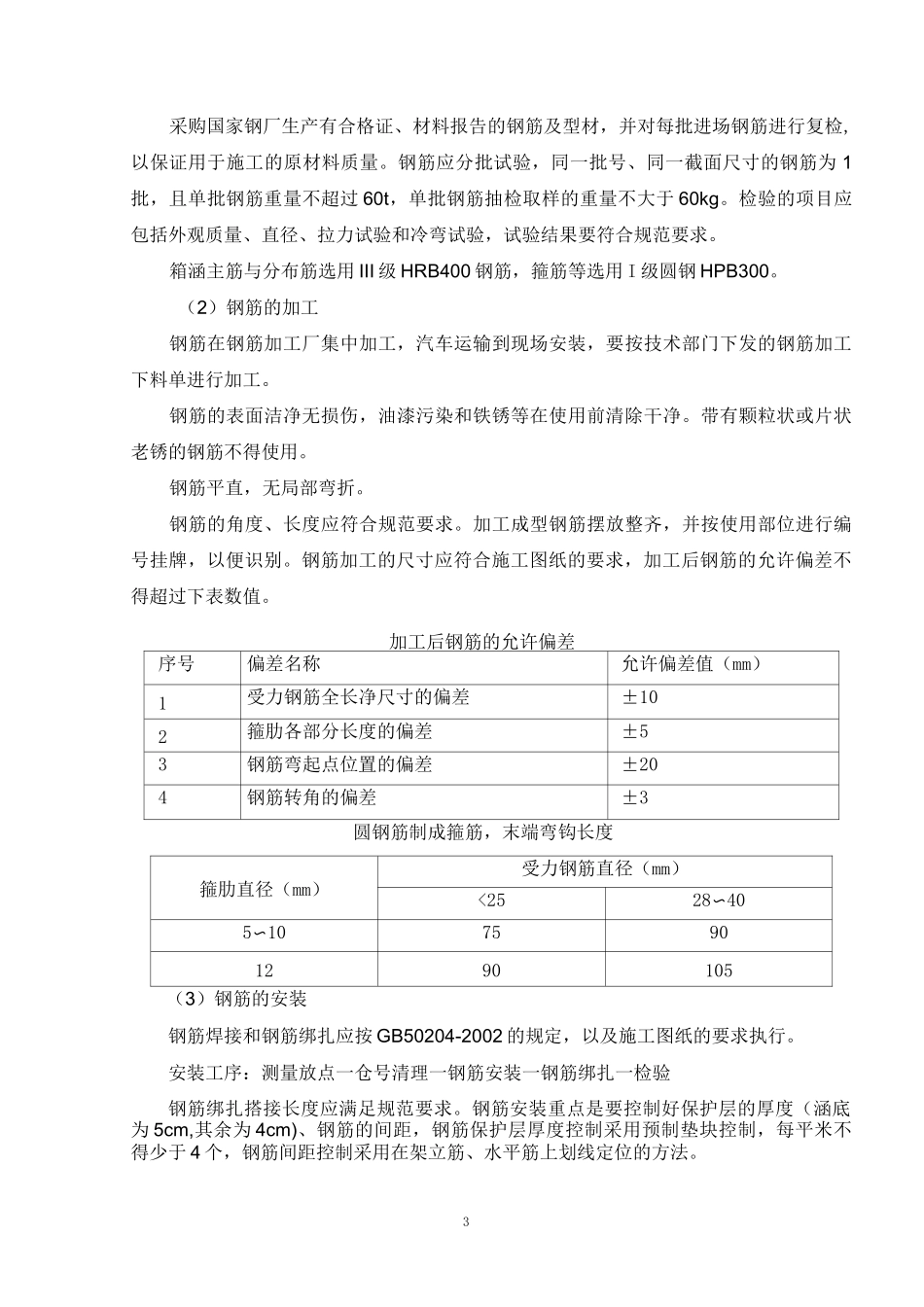

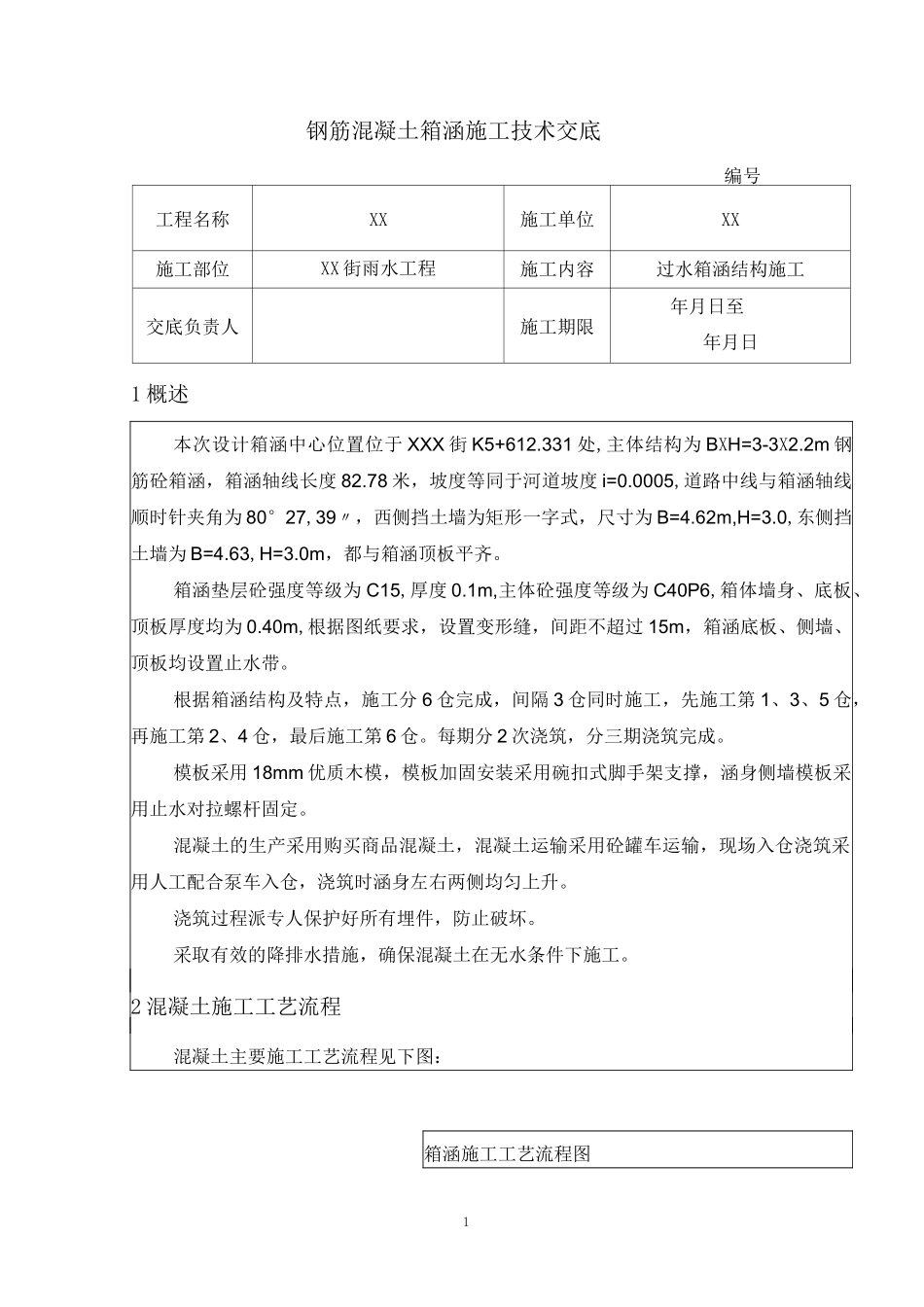

1钢筋混凝土箱涵施工技术交底编号工程名称XX施工单位XX施工部位XX 街雨水工程施工内容过水箱涵结构施工交底负责人施工期限年月日至年月日1 概述本次设计箱涵中心位置位于 XXX 街 K5+612.331 处,主体结构为 BXH=3-3X2.2m 钢筋砼箱涵，箱涵轴线长度 82.78 米，坡度等同于河道坡度 i=0.0005,道路中线与箱涵轴线顺时针夹角为 80°27,39〃，西侧挡土墙为矩形一字式，尺寸为 B=4.62m,H=3.0,东侧挡土墙为 B=4.63,H=3.0m，都与箱涵顶板平齐。箱涵垫层砼强度等级为 C15,厚度 0.1m,主体砼强度等级为 C40P6,箱体墙身、底板、顶板厚度均为 0.40m,根据图纸要求，设置变形缝，间距不超过 15m，箱涵底板、侧墙、顶板均设置止水带。根据箱涵结构及特点，施工分 6 仓完成，间隔 3 仓同时施工，先施工第 1、3、5 仓，再施工第 2、4 仓，最后施工第 6 仓。每期分 2 次浇筑，分三期浇筑完成。模板采用 18mm 优质木模，模板加固安装采用碗扣式脚手架支撑，涵身侧墙模板采用止水对拉螺杆固定。混凝土的生产采用购买商品混凝土，混凝土运输采用砼罐车运输，现场入仓浇筑采用人工配合泵车入仓，浇筑时涵身左右两侧均匀上升。浇筑过程派专人保护好所有埋件，防止破坏。采取有效的降排水措施，确保混凝土在无水条件下施工。2 混凝土施工工艺流程混凝土主要施工工艺流程见下图：箱涵施工工艺流程图2模板加工、运3 施工技术要点3.1 基础清理及垫层浇筑砼浇筑前，清除建基面上的杂物、泥土，并进行建基面的验收。基础验收合格，可进进行垫层混凝土施工，垫层浇筑前，应进行测量放样确定垫层边线及高程。3.2 测量放线根据施工详图经测量放出结构物边线，作为立设模板的依据；放样钢筋控制位置,便于准确地绑扎钢筋；测量放出各种预埋（预留）管件的位置。所有放样点均采用不易被擦掉并且鲜艳显眼的记号标识。3.3 钢筋制作与安装（1）钢筋的材质3采购国家钢厂生产有合格证、材料报告的钢筋及型材，并对每批进场钢筋进行复检,以保证用于施工的原材料质量。钢筋应分批试验，同一批号、同一截面尺寸的钢筋为 1批，且单批钢筋重量不超过 60t，单批钢筋抽检取样的重量不大于 60kg。检验的项目应包括外观质量、直径、拉力试验和冷弯试验，试验结果要符合规范要求。箱涵主筋与分布筋选用 III 级 HRB400 钢筋，箍筋等选用 I 级圆钢 HPB300。（2）钢筋的加工钢筋在钢筋加工厂集中加工，汽车运输到现场安装，要按技术部门下发的钢筋加工下料...
