预制T梁施工技术方案

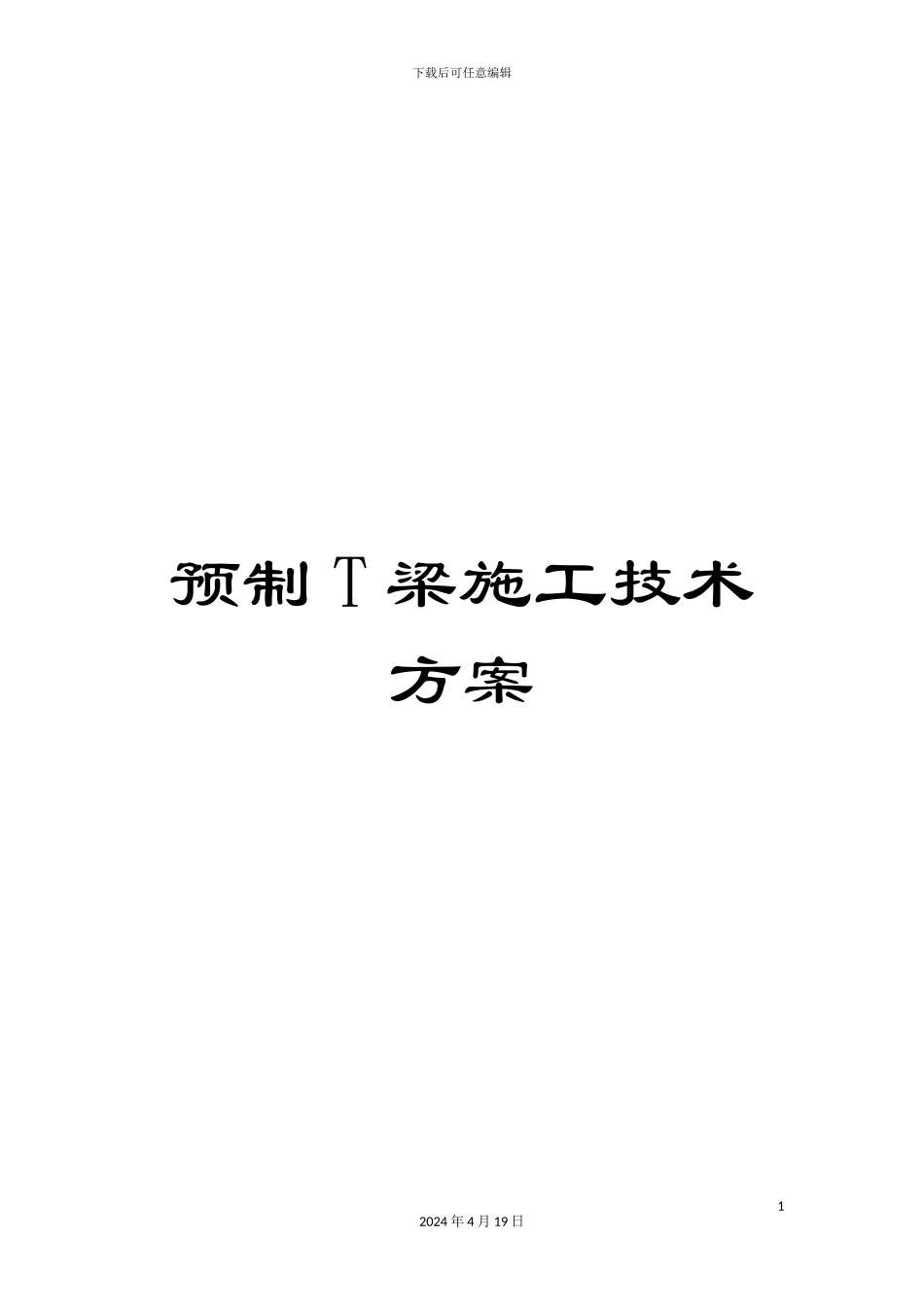

预制T梁施工技术方案_第1页
1/31

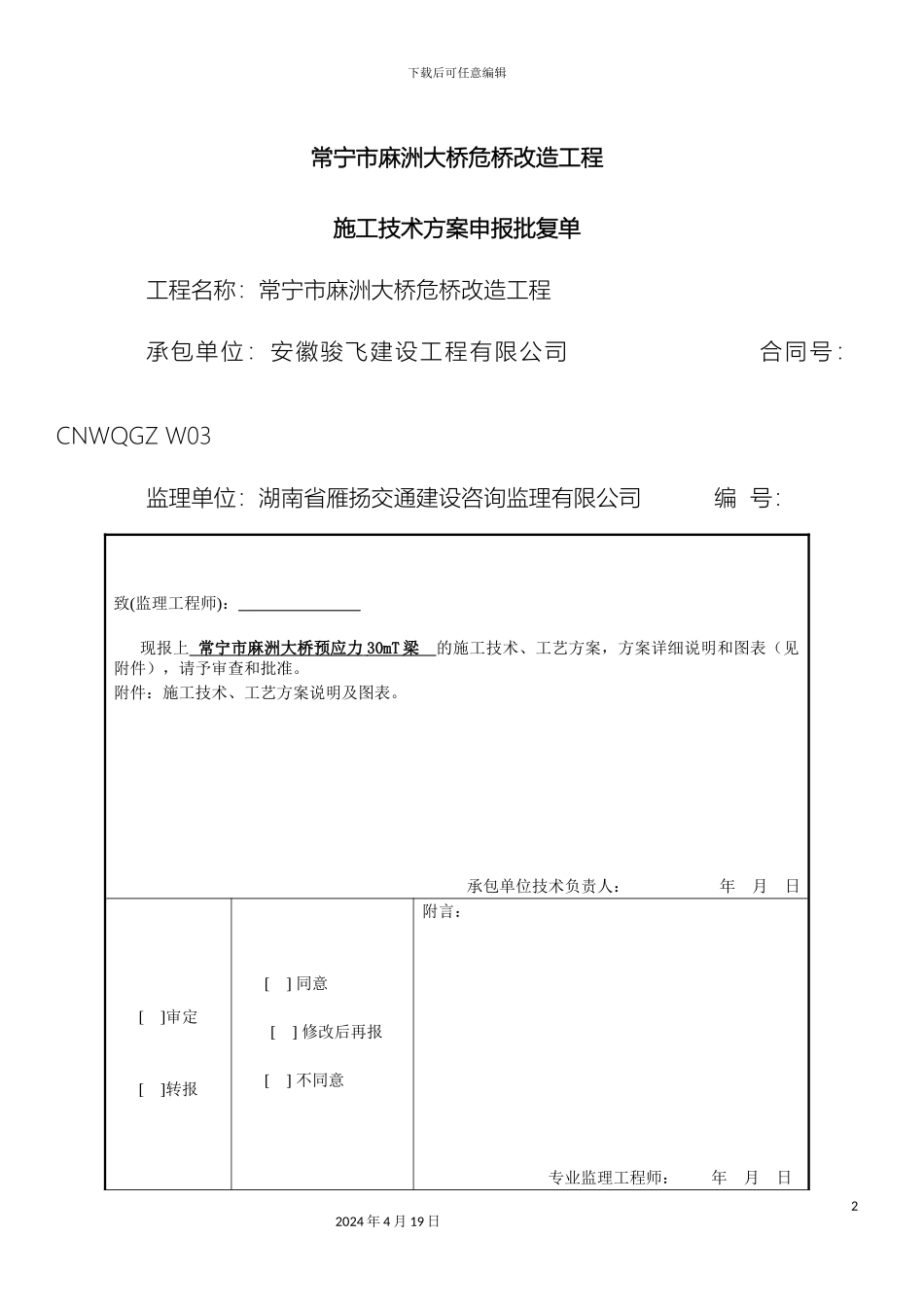

预制T梁施工技术方案_第2页
2/31

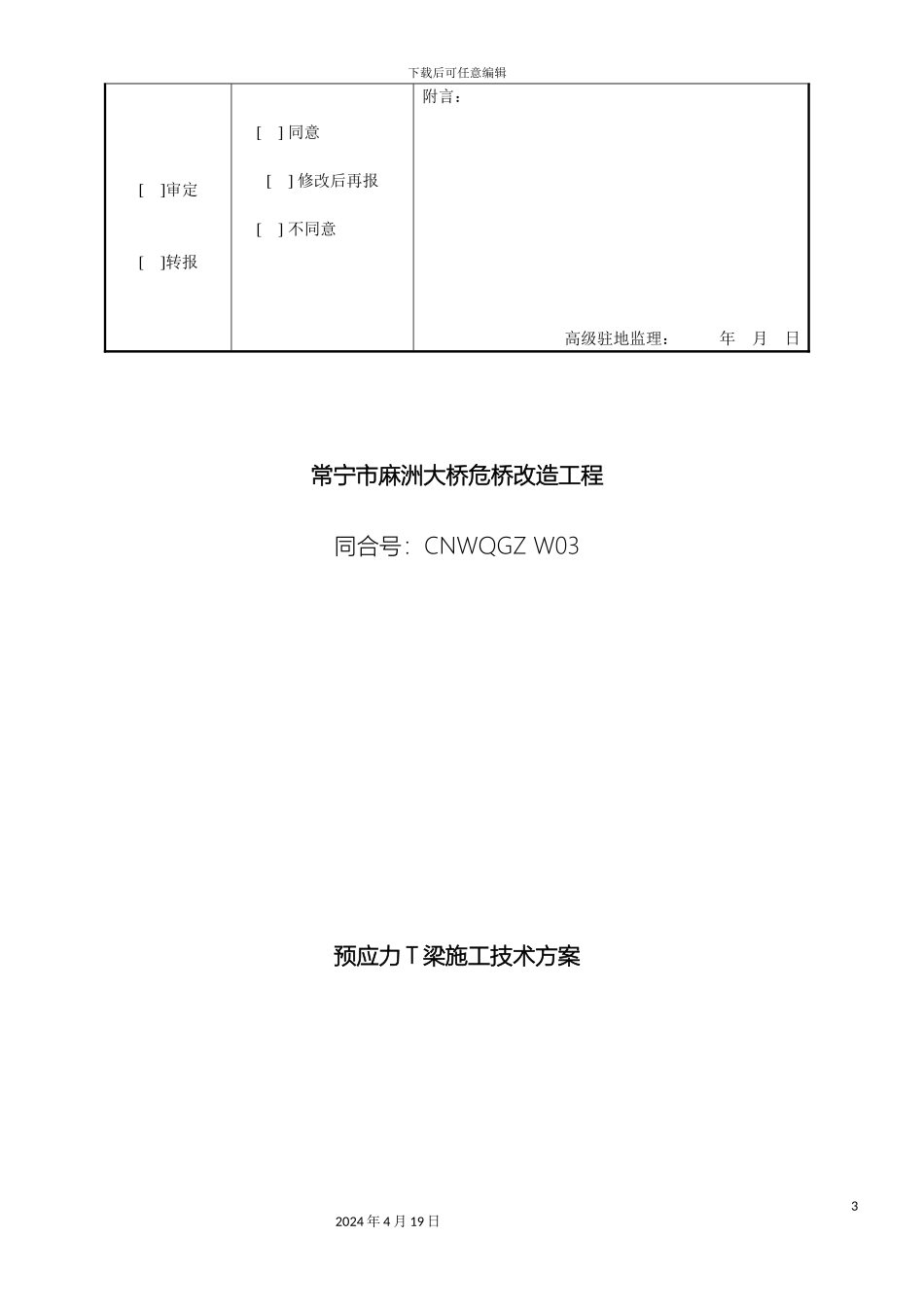

预制T梁施工技术方案_第3页
3/31
下载后可任意编辑预制 T 梁施工技术方案12024 年 4 月 19 日下载后可任意编辑常宁市麻洲大桥危桥改造工程施工技术方案申报批复单工程名称:常宁市麻洲大桥危桥改造工程承包单位:安徽骏飞建设工程有限公司 合同号:CNWQGZ W03监理单位:湖南省雁扬交通建设咨询监理有限公司 编 号: 致(监理工程师): 现报上 常宁市麻洲大桥预应力 30 m T 梁 的施工技术、工艺方案,方案详细说明和图表(见附件),请予审查和批准。附件:施工技术、工艺方案说明及图表。 承包单位技术负责人: 年 月 日[ ]审定[ ]转报[ ] 同意 [ ] 修改后再报[ ] 不同意附言:专业监理工程师: 年 月 日22024 年 4 月 19 日下载后可任意编辑[ ]审定[ ]转报[ ] 同意[ ] 修改后再报[ ] 不同意附言:高级驻地监理: 年 月 日常宁市麻洲大桥危桥改造工程同合号:CNWQGZ W03预应力 T 梁施工技术方案32024 年 4 月 19 日下载后可任意编辑安徽骏飞建设工程有限公司二 0 一六年七月二十日预应力 T 梁施工组织设计 一、工程概况本桥位于直线上,与路线前进方向右夹角为 90°。桥梁跨径布置为:5×30m。采纳 2.0 米预应力混凝土预制 T 梁结构。T 梁主梁梁肋间距为 2.475m,其中,中梁预制宽度为 1.5m,边梁预制宽度为 1.775m,翼板及横隔板间湿接缝宽0.975m。T 梁主要工程数量表序号梁板规格(m)梁板数量C50 砼m3/片钢筋T/片钢绞线kg/片42024 年 4 月 19 日下载后可任意编辑130m中梁527.438.76913.0边梁1027.748.79913.0合计15414.6131.713695二、预制场地建设1、T 梁预制场设置在离 0#桥台头 60 米处,占地面积 1500m2,预制 T 梁用地800m2;T 梁台座设置 3 排,台座共计 3 个,施工区设 80t 龙门吊 2 台。(具体场地布置见预制场平面布置图)。2、混凝土:预制 T 梁混凝土采纳常宁市长河混凝土有限公司的商品砼。三、供水、供电方案1、生活用水自掘水井,施工用水引用湘江河水。2、供电方案:安装 1 台 500KVA 变压器,以解决施工和生活用电的需要。主线架设 70—90mm2 电缆。梁场设一个主配电柜,若干个分配电箱。另在梁场配备一台 60KVA 发电机,以备电网断电时供电。四、机械设备配置序号机械名称型号规格数量备注1龙门吊80t2 台2张拉油泵ZB4/5002 台3千斤顶YCW2502 台52024 年 4 月 19 日下载后可任意编辑4活塞式压浆泵UB31 台7灰浆搅拌机200L1 台8钢筋弯曲机5...
