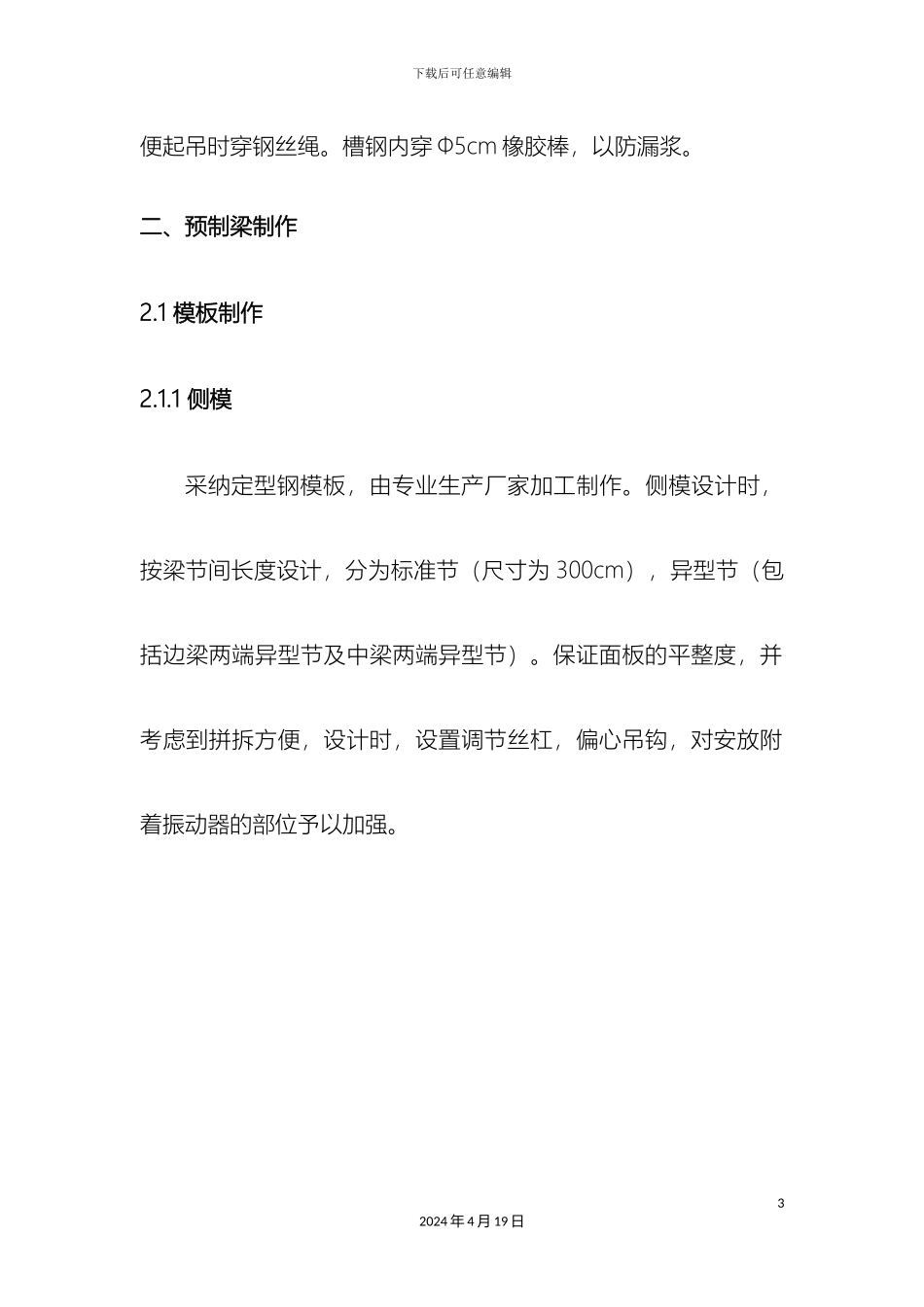

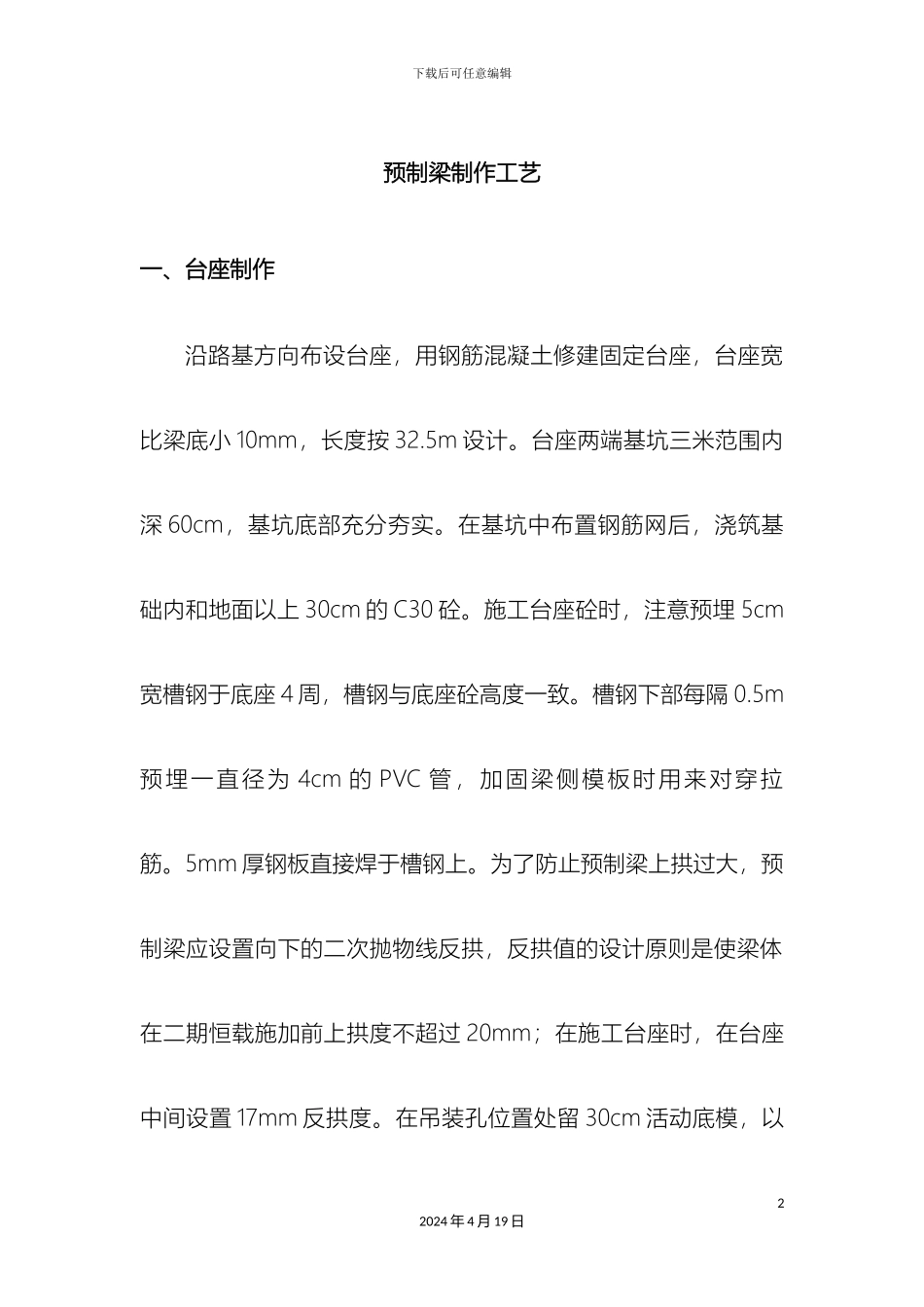

下载后可任意编辑预制梁施工工艺12024 年 4 月 19 日下载后可任意编辑预制梁制作工艺一、台座制作沿路基方向布设台座，用钢筋混凝土修建固定台座，台座宽比梁底小 10mm，长度按 32.5m 设计。台座两端基坑三米范围内深 60cm，基坑底部充分夯实。在基坑中布置钢筋网后，浇筑基础内和地面以上 30cm 的 C30 砼。施工台座砼时，注意预埋 5cm宽槽钢于底座 4 周，槽钢与底座砼高度一致。槽钢下部每隔 0.5m预埋一直径为 4cm 的 PVC 管，加固梁侧模板时用来对穿拉筋。5mm 厚钢板直接焊于槽钢上。为了防止预制梁上拱过大，预制梁应设置向下的二次抛物线反拱，反拱值的设计原则是使梁体在二期恒载施加前上拱度不超过 20mm；在施工台座时，在台座中间设置 17mm 反拱度。在吊装孔位置处留 30cm 活动底模，以22024 年 4 月 19 日下载后可任意编辑便起吊时穿钢丝绳。槽钢内穿 Ф5cm 橡胶棒，以防漏浆。二、预制梁制作2.1 模板制作2.1.1 侧模采纳定型钢模板，由专业生产厂家加工制作。侧模设计时，按梁节间长度设计，分为标准节（尺寸为 300cm），异型节（包括边梁两端异型节及中梁两端异型节）。保证面板的平整度，并考虑到拼拆方便，设计时，设置调节丝杠，偏心吊钩，对安放附着振动器的部位予以加强。32024 年 4 月 19 日下载后可任意编辑2.1.1 图 安装侧模、外模2.1.2 内模采纳专业生产厂家制作的定型钢模板。由于梁横隔板处过人洞尺寸较小，为便于拆模，内模采纳定型组合钢模组拼，转角和异型部分特制，用 U 型钢卡联接，每隔 70cm 设一道支撑骨架，支撑骨架与钢模间用搭扣螺栓联接。 内模在外面分段组拼成一整体，用龙门吊安装就位，内模底42024 年 4 月 19 日下载后可任意编辑支撑在钢筋马凳上，侧板用钢筋定位，上侧设压杠以控制其上浮。为方便底板混凝土施工，内模顶板、底板均预留开口，待底板混凝土浇筑完成后再行封堵。2.1.2 图 内模拼装、清理2.1.3 端模端模亦采纳 5mm 钢板加工制成，端模的锚垫板位置要保证准确无误，端模用螺丝固定在侧模上。52024 年 4 月 19 日下载后可任意编辑2.1.3 图 扎顶板钢筋、安装上部端模2.1.4 模板安装 （1）根据钢筋保护层的厚度，在安装侧模和内模前绑扎高强度砼垫块，间距 0.5 米，成梅花型布置。 侧模应预先在别处分段拼装好，用手砂轮打磨平顺，模板接缝处要贴双面胶，并在不严密处用透明玻璃胶填补，保证模板接缝严密，不漏浆。侧模表面...
