预制箱梁施工方案VIP专享

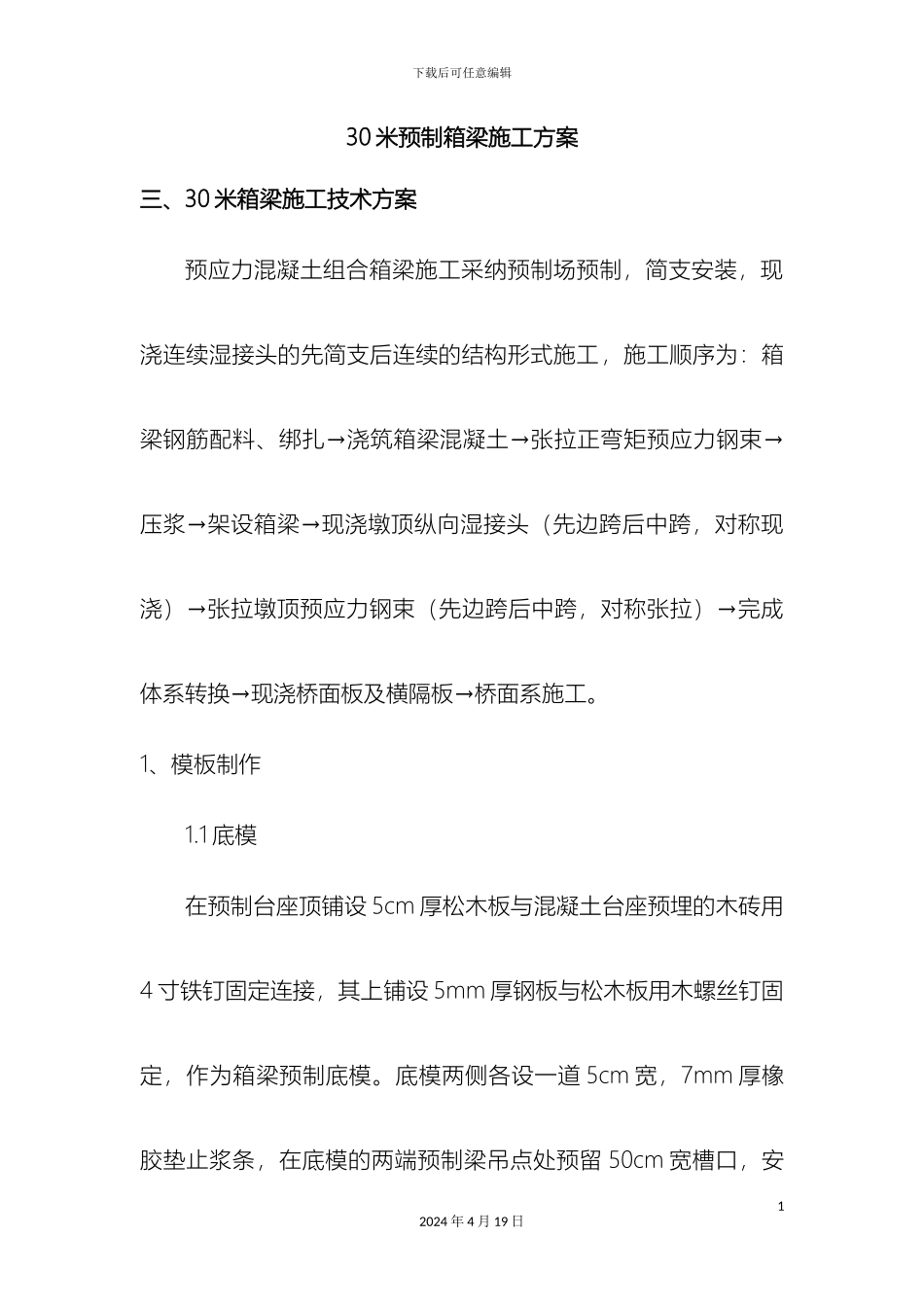

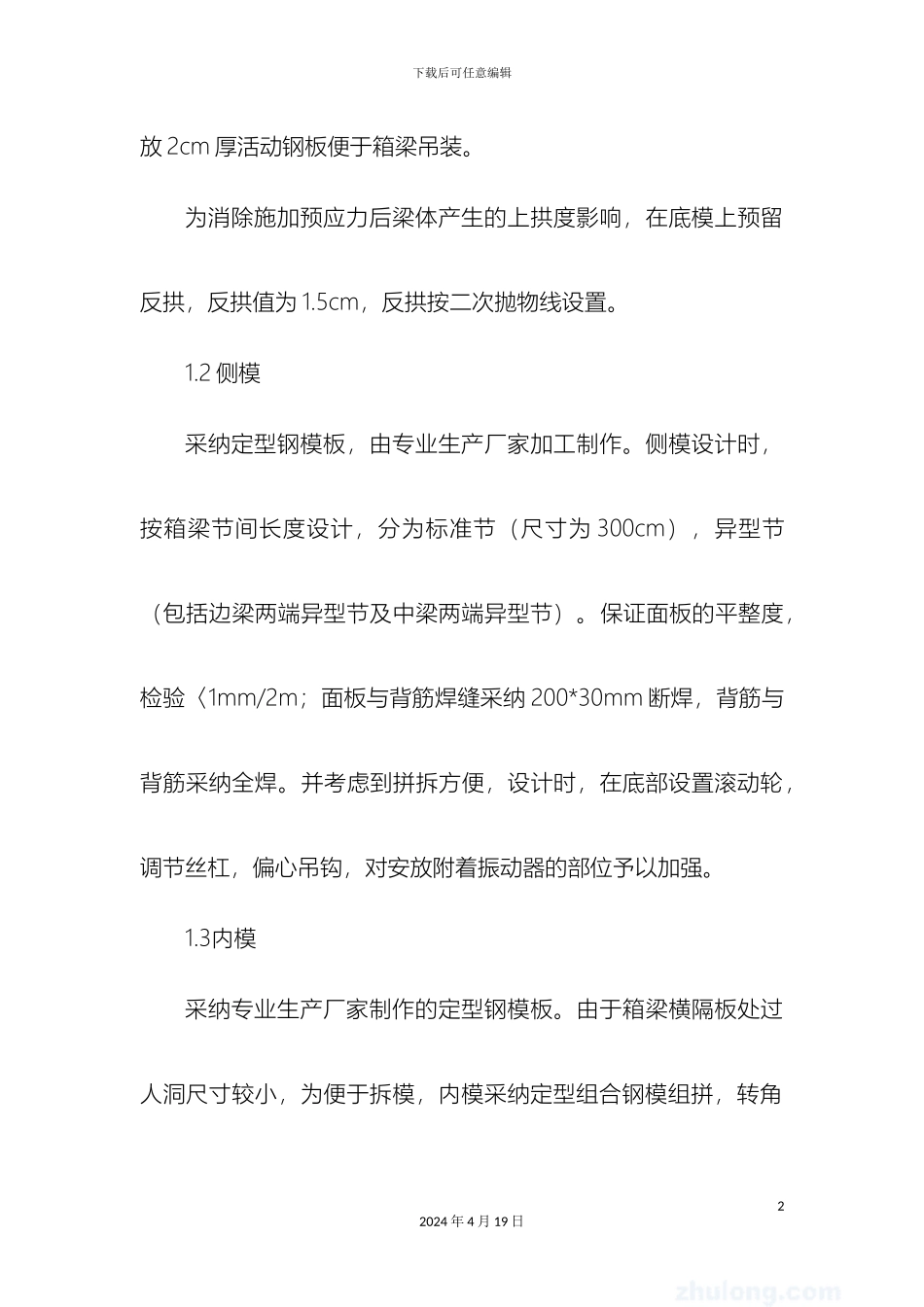

下载后可任意编辑预制箱梁施工方案12024 年 4 月 19 日下载后可任意编辑30 米预制箱梁施工方案三、30 米箱梁施工技术方案预应力混凝土组合箱梁施工采纳预制场预制，简支安装，现浇连续湿接头的先简支后连续的结构形式施工，施工顺序为：箱梁钢筋配料、绑扎→浇筑箱梁混凝土→张拉正弯矩预应力钢束→压浆→架设箱梁→现浇墩顶纵向湿接头（先边跨后中跨，对称现浇）→张拉墩顶预应力钢束（先边跨后中跨，对称张拉）→完成体系转换→现浇桥面板及横隔板→桥面系施工。1、模板制作1.1 底模在预制台座顶铺设 5cm 厚松木板与混凝土台座预埋的木砖用4 寸铁钉固定连接，其上铺设 5mm 厚钢板与松木板用木螺丝钉固定，作为箱梁预制底模。底模两侧各设一道 5cm 宽，7mm 厚橡胶垫止浆条，在底模的两端预制梁吊点处预留 50cm 宽槽口，安12024 年 4 月 19 日下载后可任意编辑放 2cm 厚活动钢板便于箱梁吊装。为消除施加预应力后梁体产生的上拱度影响，在底模上预留反拱，反拱值为 1.5cm，反拱按二次抛物线设置。1.2 侧模采纳定型钢模板，由专业生产厂家加工制作。侧模设计时，按箱梁节间长度设计，分为标准节（尺寸为 300cm），异型节（包括边梁两端异型节及中梁两端异型节）。保证面板的平整度，检验〈1mm/2m；面板与背筋焊缝采纳 200*30mm 断焊，背筋与背筋采纳全焊。并考虑到拼拆方便，设计时，在底部设置滚动轮，调节丝杠，偏心吊钩，对安放附着振动器的部位予以加强。1.3内模 采纳专业生产厂家制作的定型钢模板。由于箱梁横隔板处过人洞尺寸较小，为便于拆模，内模采纳定型组合钢模组拼，转角22024 年 4 月 19 日下载后可任意编辑和异型部分特制，用U型钢卡联接，每隔70cm设一道支撑骨架，支撑骨架与钢模间用搭扣螺栓联接。内模在外面分段组拼成一整体，用龙门吊安装就位，内模底支撑在钢筋马凳上，侧板用钢筋定位，上侧设压杠以控制其上浮。为方便底板混凝土施工，内模顶板、底板均预留开口，待底板混凝土浇筑完成后再行封堵。1.4 端模端模亦采纳 5mm 钢板加工制成。端模的锚垫板（位置要保证准确无误），用螺丝固定在端模上，两端用螺丝调节其变化段的长度。接缝处理底板部的接缝采纳对接形式，用 3mm 的双面胶粘结于底模的侧面上。侧模、横隔板接缝用螺栓连接，中间夹止水胶垫32024 年 4 月 19 日下载后可任意编辑（5mm 厚）。2、钢筋制作与预应力孔道制作2.1 钢筋施工2.1.1 进场钢筋应提供质量保证书...
