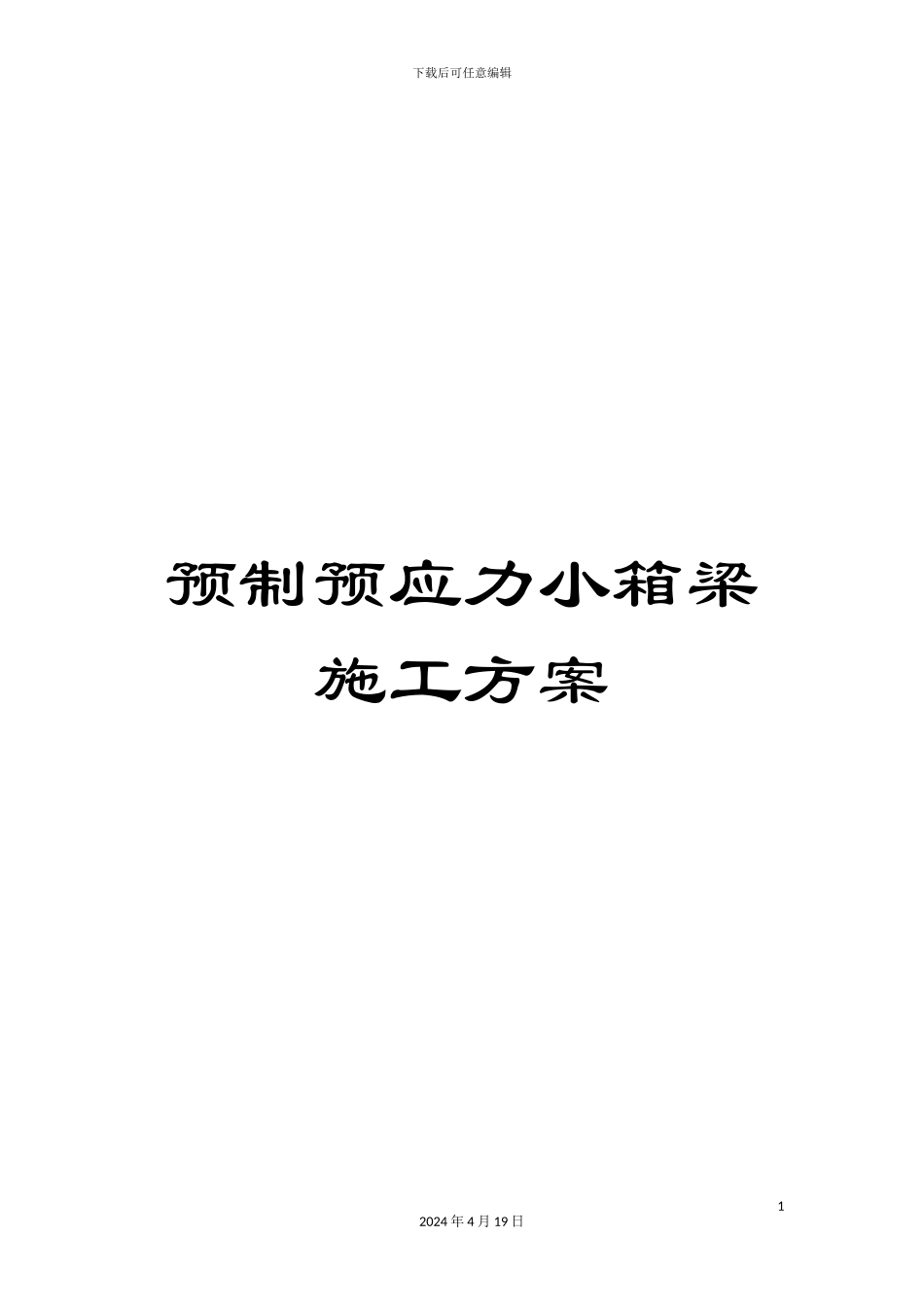

预制预应力小箱梁施工方案VIP专享

下载后可任意编辑预制预应力小箱梁施工方案12024 年 4 月 19 日下载后可任意编辑成新蒲快速路(新津段)第二标段预制预应力小箱梁施工方案一、编制依据和标准(1)《公路桥涵施工技术法律规范》(JTJ041- )；(2)《公路工程技术标准》(JTB01- )；(3) 《 公 路 工 程 质 量 检 验 评 定 标 准 · 第 一 册 · 土 建 工 程 》(JTG·F80/1- )；(4)《公路桥涵工程施工工艺标准法律规范》(CYB- )；(5)《公路桥梁工程施工要点与技术法律规范全书》(CYCN- )；(6)《建筑施工现场环境与卫生标准》(JGJ-46- )；(7)本工程技术法律规范的有关条款。22024 年 4 月 19 日下载后可任意编辑二、工程概况西河大桥1、桥梁的结构形式(1)、上部构造上部采纳(4×30+3×30+4×30)m 后张法预应力砼简支箱梁，全桥共分三联，全长 334.57 米，正交。本桥平面位于直线上，纵面位于 R=1 m 的竖曲线上。全桥宽度为 30.5m(包括中央分隔带 4m)。本桥分为左右两幅，横向由 6 片 2.2m 中梁+4 片2.35m 边梁组成，梁高 1.6m；桥面铺装采纳 10cm 厚 C40 混凝土+防水粘结层+9cm 厚沥青混凝土形成。(2)、下部结构下部桥墩采纳双柱式墩，桥台采纳桩柱式台，墩台均采纳钻孔灌注摩擦桩基础。柱高 8m～11m。桥墩采纳 φ150cm 柱+φ180cm 桩基础组合，桥台采纳 φ180cm 桩基础。桥面为双向32024 年 4 月 19 日下载后可任意编辑横板，由盖梁斜置形成。在墩桩连接处设置 1.2×1.5m 系梁。为防止桥头跳车，在台后设置 6.0m 长搭板。(3)、支座、伸缩缝0、11 号桥台处设置 F-60 型伸缩缝，4 号、7 号桥墩处设置F-80 型伸缩缝，其余桥墩设桥面连接；两桥台及 4 号、7 号桥墩采纳 GYZF4 450×71 型四氟滑板式橡胶支座；其余桥墩采纳GYZ 450×69 型板式橡胶支座。2、主要工程量(1)、下部结构桩基：直径 1.8 米的钻孔桩 1384m，C30 砼 3522m3。系梁：规格尺寸 1.5×1.2m，C30 砼 213.6m3。柱：直径 1.5 米的柱 392m，C30 砼 693m3。盖梁：C30 砼 773.8m3。挡块：C30 砼 20.4m3。(2)、上部结构预制安装小箱梁 110 片，C50 砼 4031.5 m3；防撞护栏1338.3 米。预制安装小箱梁 220 片，C50 砼 m3；羊马河大桥 (1)、上部构造42024 年 4 月 19 日下载后可任意编辑上部采纳(4×30+3×30+4×30)m 后张法预应力砼简支箱梁，全桥共分三联，全长 338 米，斜交 30 度。平面位于直线上，...
