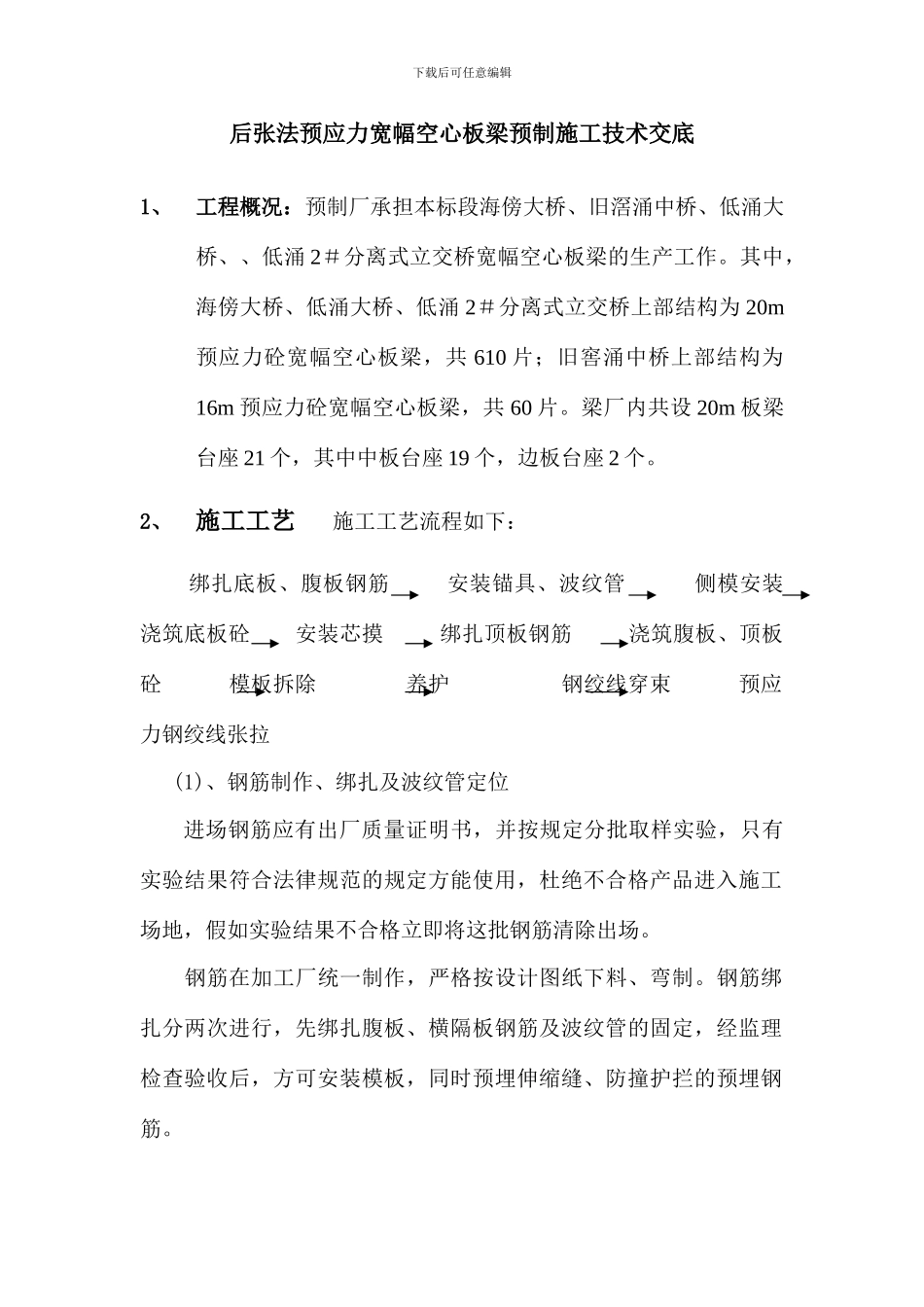

下载后可任意编辑后张法预应力宽幅空心板梁预制施工技术交底1、工程概况：预制厂承担本标段海傍大桥、旧滘涌中桥、低涌大桥、、低涌 2＃分离式立交桥宽幅空心板梁的生产工作
其中，海傍大桥、低涌大桥、低涌 2＃分离式立交桥上部结构为 20m预应力砼宽幅空心板梁，共 610 片；旧窖涌中桥上部结构为16m 预应力砼宽幅空心板梁，共 60 片
梁厂内共设 20m 板梁台座 21 个，其中中板台座 19 个，边板台座 2 个
2、施工工艺 施工工艺流程如下：绑扎底板、腹板钢筋 安装锚具、波纹管 侧模安装 浇筑底板砼 安装芯摸 绑扎顶板钢筋 浇筑腹板、顶板砼 模板拆除 养护 钢绞线穿束 预应力钢绞线张拉 (1)、钢筋制作、绑扎及波纹管定位进场钢筋应有出厂质量证明书，并按规定分批取样实验，只有实验结果符合法律规范的规定方能使用，杜绝不合格产品进入施工场地，假如实验结果不合格立即将这批钢筋清除出场
钢筋在加工厂统一制作，严格按设计图纸下料、弯制
钢筋绑扎分两次进行，先绑扎腹板、横隔板钢筋及波纹管的固定，经监理检查验收后，方可安装模板，同时预埋伸缩缝、防撞护拦的预埋钢筋

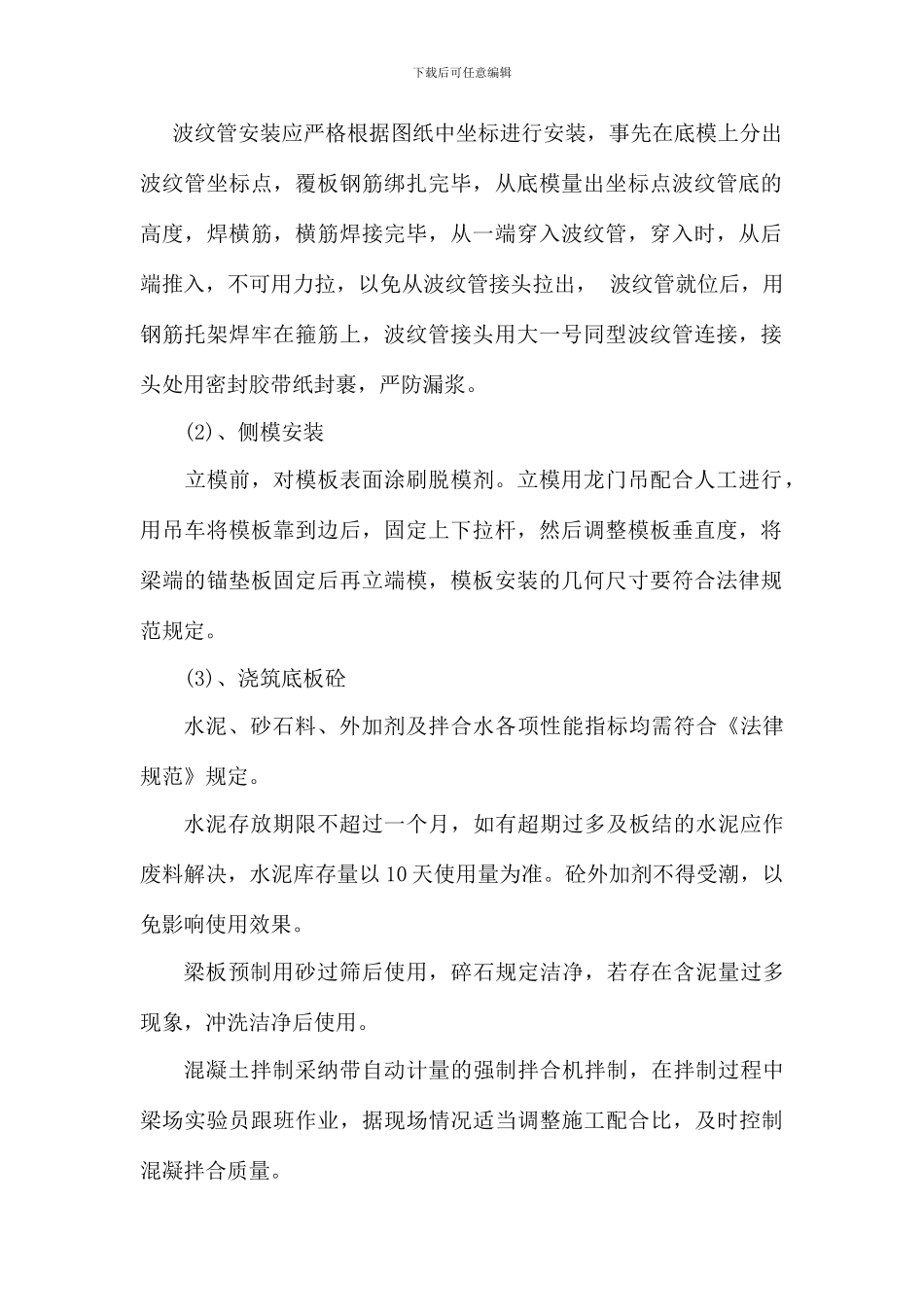

下载后可任意编辑波纹管安装应严格根据图纸中坐标进行安装，事先在底模上分出波纹管坐标点，覆板钢筋绑扎完毕，从底模量出坐标点波纹管底的高度，焊横筋，横筋焊接完毕，从一端穿入波纹管，穿入时，从后端推入，不可用力拉，以免从波纹管接头拉出， 波纹管就位后，用钢筋托架焊牢在箍筋上，波纹管接头用大一号同型波纹管连接，接头处用密封胶带纸封裹，严防漏浆
(2)、侧模安装 立模前，对模板表面涂刷脱模剂
立模用龙门吊配合人工进行，用吊车将模板靠到边后，固定上下拉杆，然后调整模板垂直度，将梁端的锚垫板固定后再立端模，模板安装的几何尺寸要符合法律规范规定
(3)、浇筑底板砼水泥、砂石料、外加剂及拌合水各项性能指标均需符合《法律规范》规定
