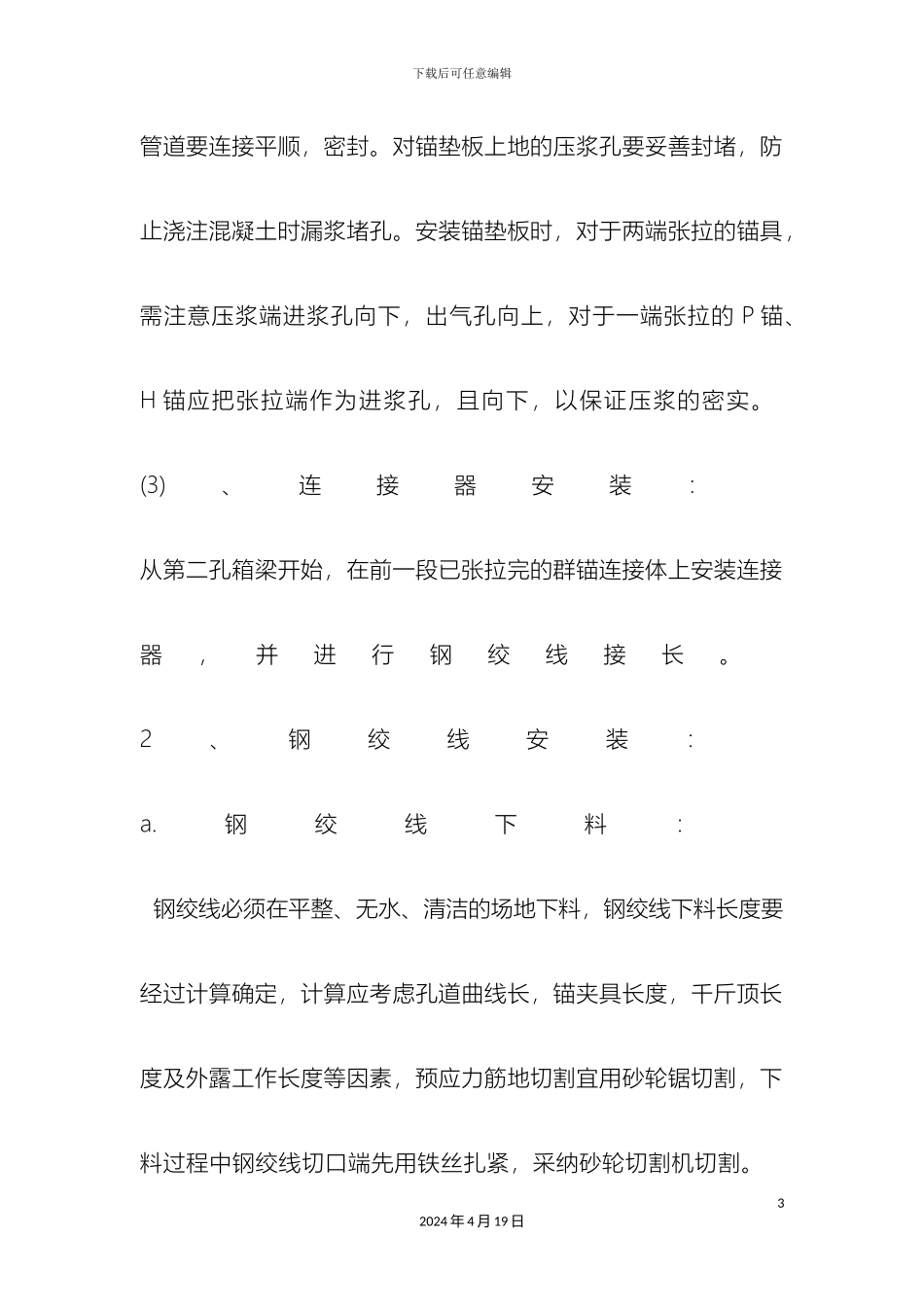

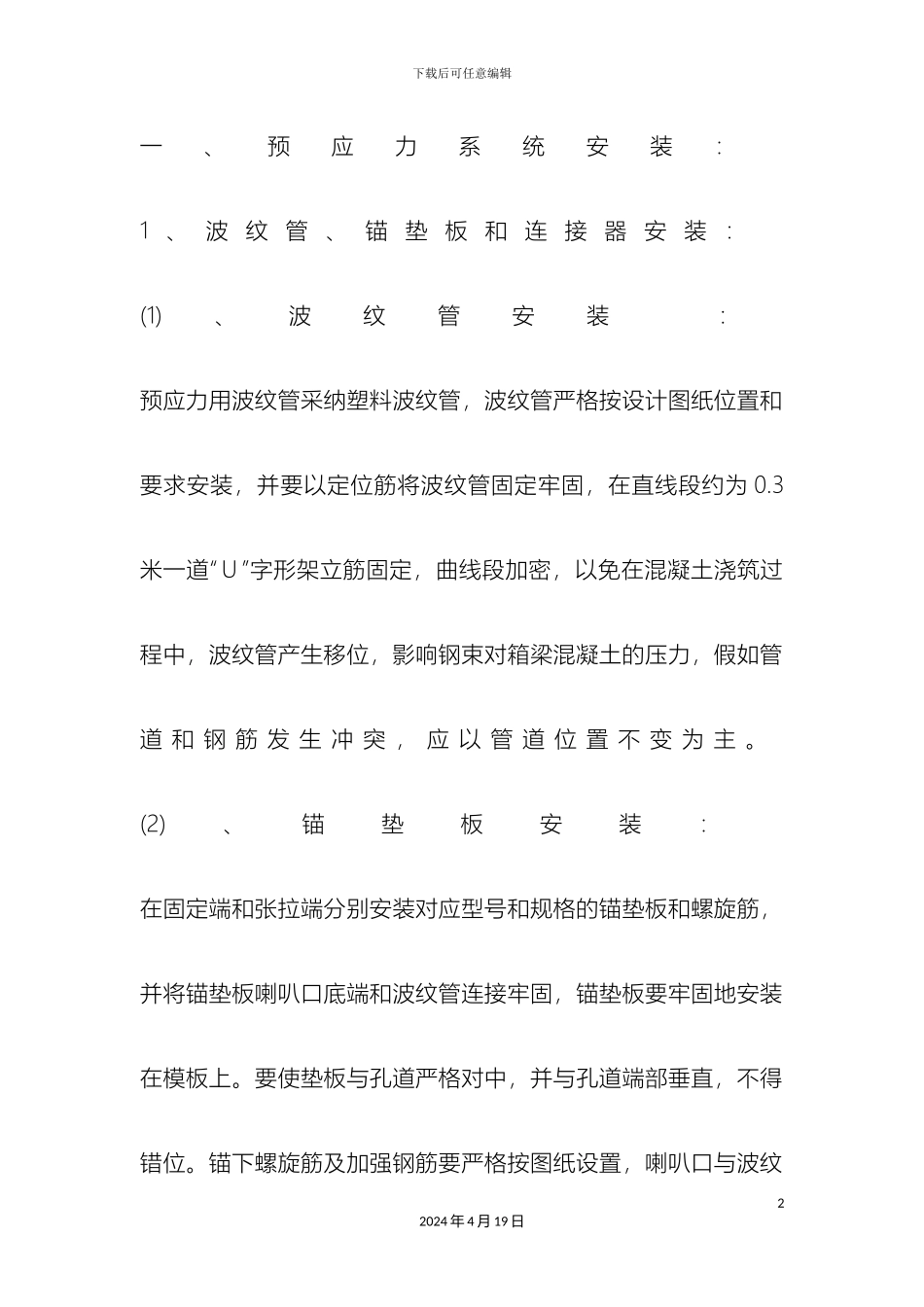

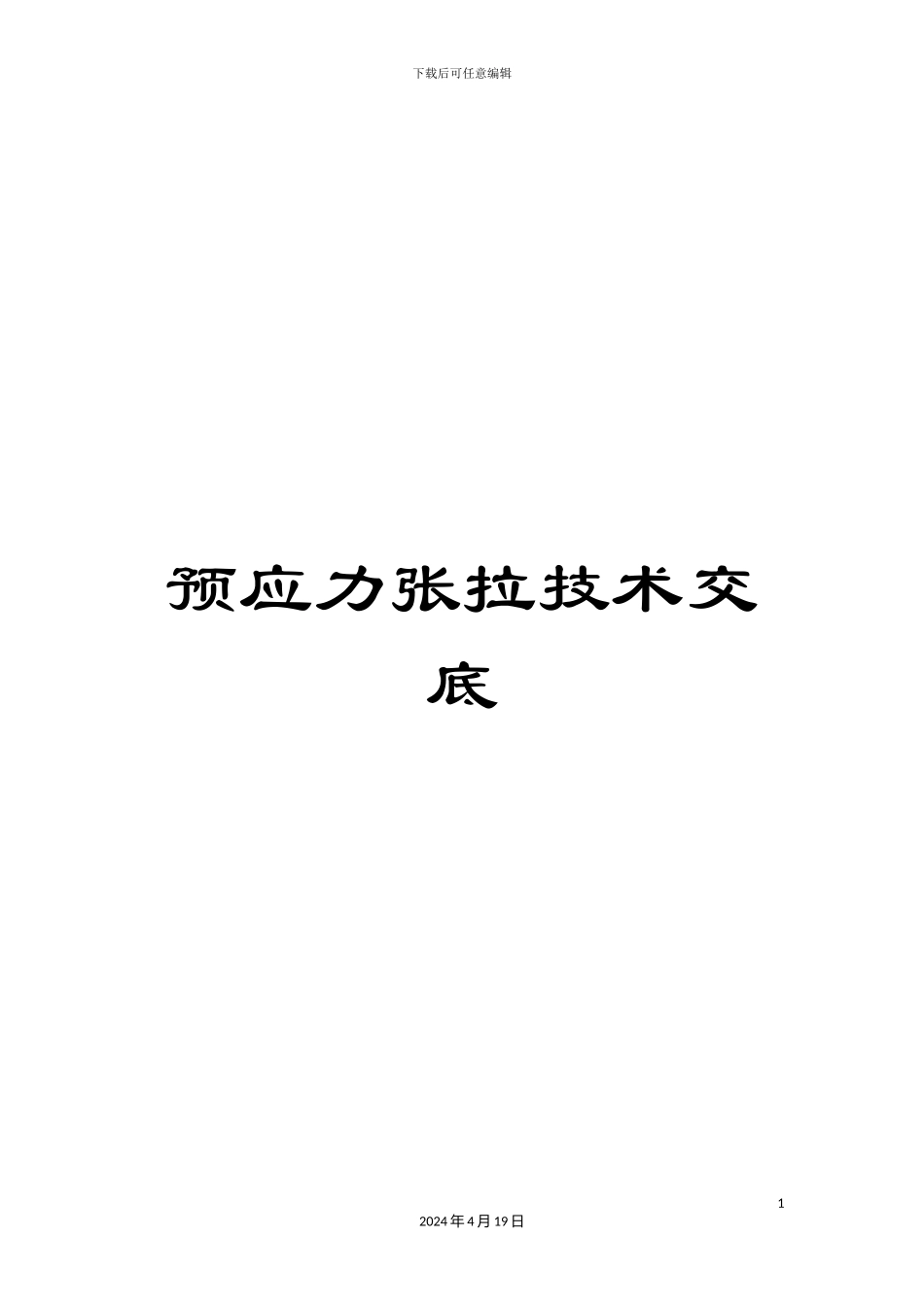

下载后可任意编辑预应力张拉技术交底12024 年 4 月 19 日下载后可任意编辑一、预应力系统安装： 1 、 波 纹 管 、 锚 垫 板 和 连 接 器 安 装 ： (1)、波纹管安装 : 预应力用波纹管采纳塑料波纹管，波纹管严格按设计图纸位置和要求安装，并要以定位筋将波纹管固定牢固，在直线段约为 0.3米一道“Ｕ”字形架立筋固定，曲线段加密，以免在混凝土浇筑过程中，波纹管产生移位，影响钢束对箱梁混凝土的压力，假如管道 和 钢 筋 发 生 冲 突 ， 应 以 管 道 位 置 不 变 为 主 。 (2)、锚垫板安装： 在固定端和张拉端分别安装对应型号和规格的锚垫板和螺旋筋，并将锚垫板喇叭口底端和波纹管连接牢固，锚垫板要牢固地安装在模板上。要使垫板与孔道严格对中，并与孔道端部垂直，不得错位。锚下螺旋筋及加强钢筋要严格按图纸设置，喇叭口与波纹22024 年 4 月 19 日下载后可任意编辑管道要连接平顺，密封。对锚垫板上地的压浆孔要妥善封堵，防止浇注混凝土时漏浆堵孔。安装锚垫板时，对于两端张拉的锚具，需注意压浆端进浆孔向下，出气孔向上，对于一端张拉的 P 锚、H 锚应把张拉端作为进浆孔，且向下，以保证压浆的密实。 (3)、连接器安装： 从第二孔箱梁开始，在前一段已张拉完的群锚连接体上安装连接器，并进行钢绞线接长。 2、钢绞线安装： a.钢绞线下料： 钢绞线必须在平整、无水、清洁的场地下料，钢绞线下料长度要经过计算确定，计算应考虑孔道曲线长，锚夹具长度，千斤顶长度及外露工作长度等因素，预应力筋地切割宜用砂轮锯切割，下料过程中钢绞线切口端先用铁丝扎紧，采纳砂轮切割机切割。 32024 年 4 月 19 日下载后可任意编辑b.编束： 编束时必须使钢绞线相互平行，不得交叉，从中间向两端每隔1m 用铁丝绑紧，并给钢绞束编号。束成后，要统一编号、挂牌，按类堆放整齐，以备使用。 c.穿束 穿束前应检查管道是否畅通，假如出现堵塞孔道现象，必须实行措施疏通。 钢绞线端头必须做成锥型并包裹，可利用人工或卷扬机进行牵引，并 在 浇 砼 之 前 穿 束 （ 跨 大 堤 悬 浇 箱 梁 在 浇 筑 后 穿 束 ） 。 穿束时在管道内穿入一根引索，利用引索将钢丝引出，将钢丝另一 端 与 钢 束 拖 头 连 在 一 起 ， 用 卷 扬 机 将 钢 束 拉 出 。 3、横向预应力安装 横向预应力钢绞线及波纹管在纵向预应力管道安装完毕后安装。42024 ...
