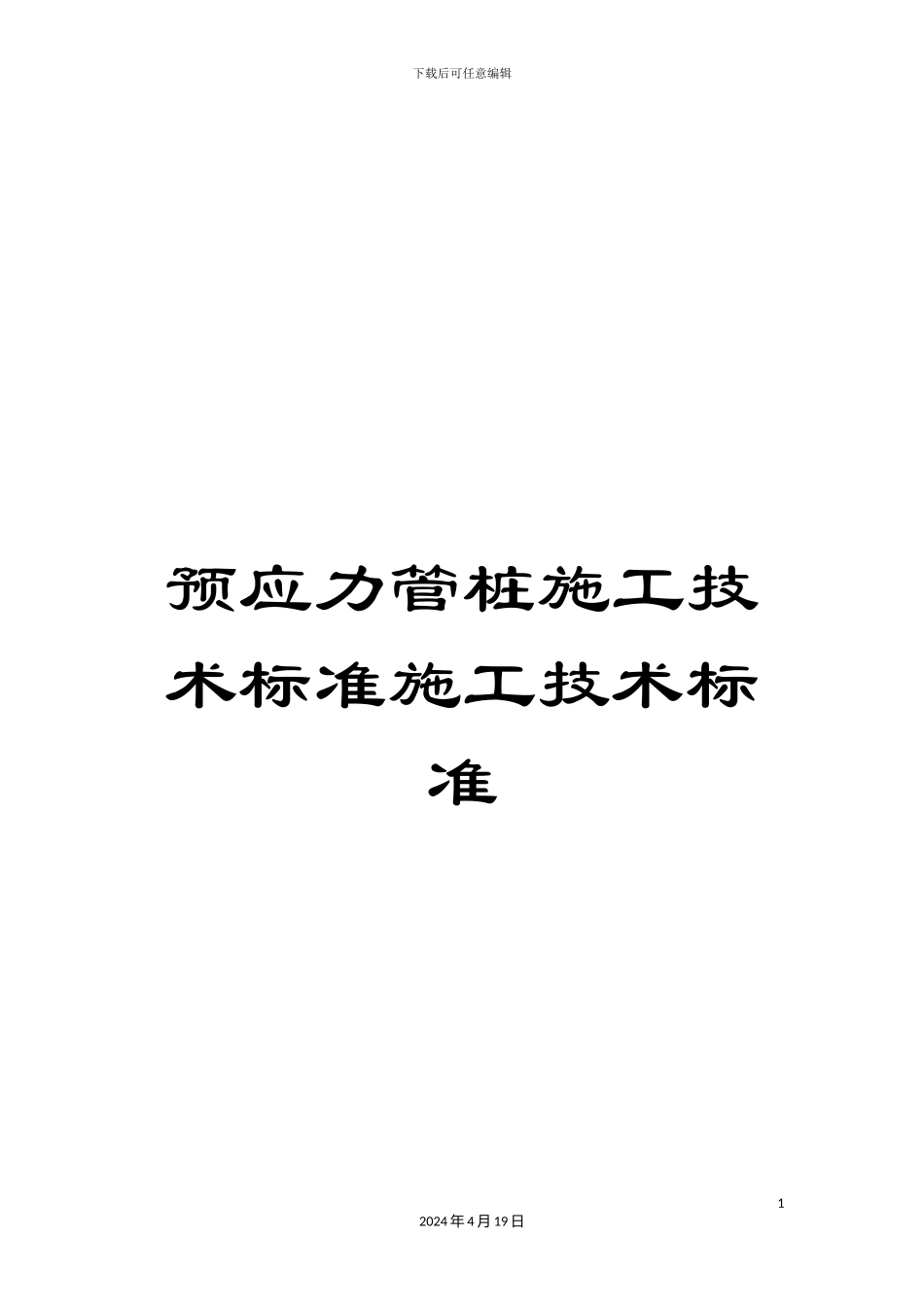

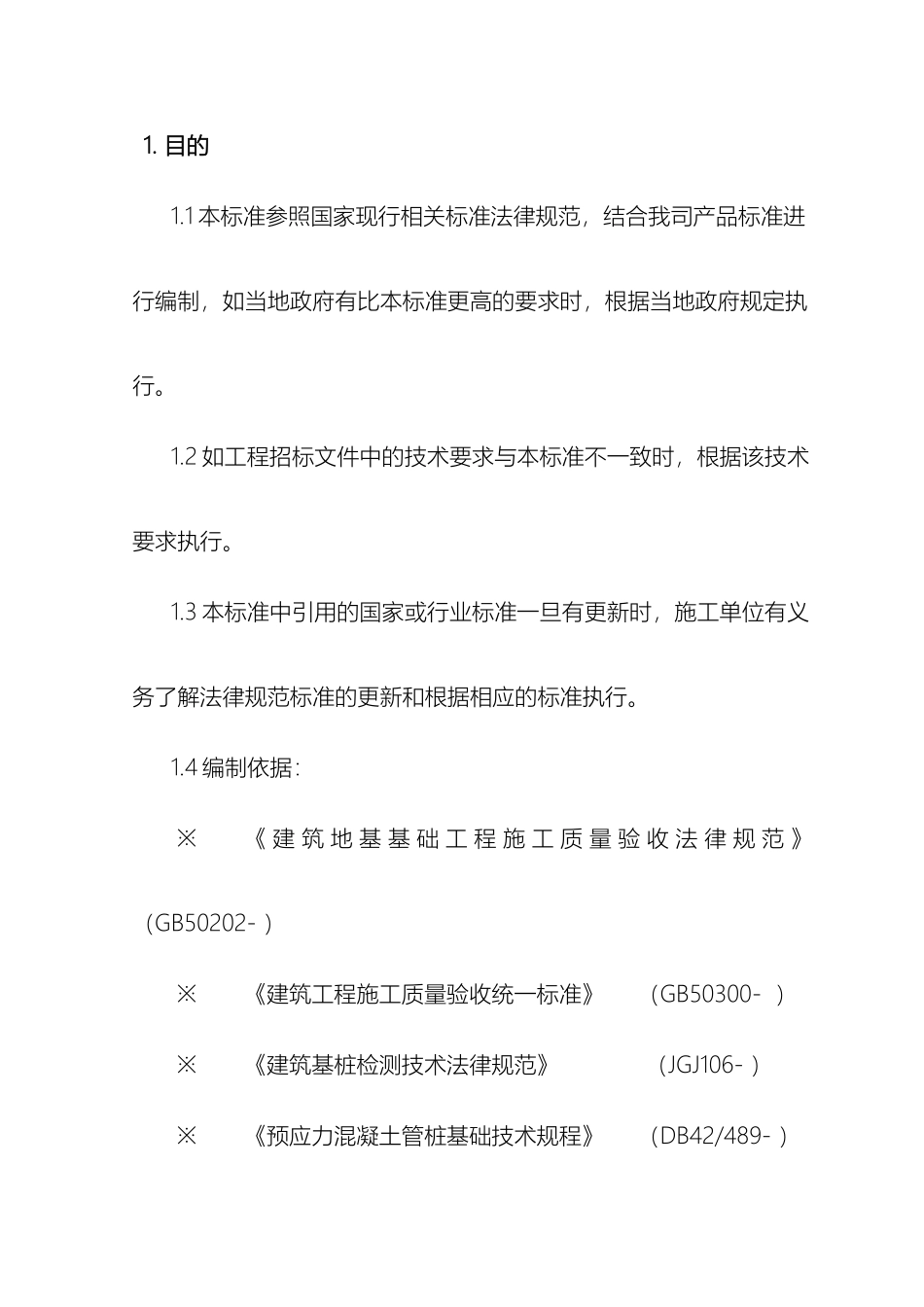

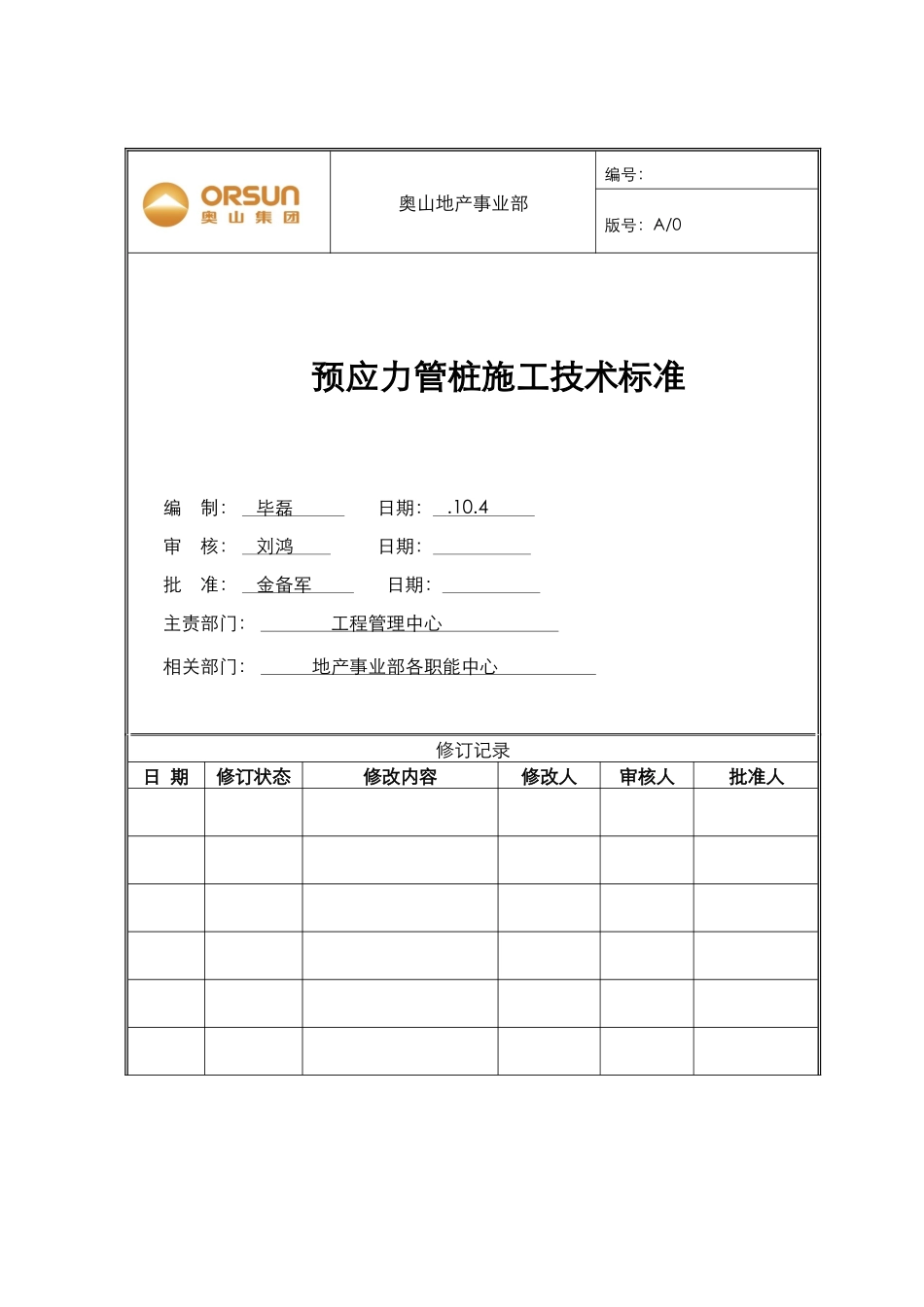

下载后可任意编辑预应力管桩施工技术标准施工技术标准12024 年 4 月 19 日奥山地产事业部编号：版号：A/0预应力管桩施工技术标准编 制： 毕磊 日期： .10.4 审 核： 刘鸿 日期： 批 准： 金备军 日期： 主责部门： 工程管理中心 相关部门： 地产事业部各职能中心 修订记录日 期修订状态修改内容修改人审核人批准人1. 目的1.1 本标准参照国家现行相关标准法律规范，结合我司产品标准进行编制，如当地政府有比本标准更高的要求时，根据当地政府规定执行。1.2 如工程招标文件中的技术要求与本标准不一致时，根据该技术要求执行。1.3 本标准中引用的国家或行业标准一旦有更新时，施工单位有义务了解法律规范标准的更新和根据相应的标准执行。1.4 编制依据：※《 建 筑 地 基 基 础 工 程 施 工 质 量 验 收 法 律 规 范 》 （GB50202- ）※《建筑工程施工质量验收统一标准》 （GB50300- ）※《建筑基桩检测技术法律规范》 （JGJ106- ）※《预应力混凝土管桩基础技术规程》 （DB42/489- ）下载后可任意编辑2. 适用范围本施工技术要求适用于地产事业部工程项目预应力管桩招标及现场施工指导。3. 原材3.1 规格及尺寸3.1.1 PC、PHC 管桩按混凝土有效预压应力值分为 A 型、AB 型、B 型和 C 型，其对应的抗弯性能应符合本规程第 5.5.7 条的规定；A 型、AB 型、B 型和 C 型管桩的混凝土有效预压应力值分别为4MPa、6MPa、8MPa 和 10MPa，其计算值应在各自规定值的 5%范围内，并能满足各型号桩的抗弯检验要求。根据设计或用户要求，也可生产其它规格和类型的管桩，其质量和性能应满足本规程的有关要求。3.1.2 管桩的结构形状和基本尺寸应符合图 3.1.1 和 3.1.2 的规定。22024 年 4 月 19 日下载后可任意编辑Dttt－壁厚； －长度； D－外径llt—壁厚 l—长度； D—外径图 3.1.2 管桩的结构形状表 3.1.2 PC、PHC 管桩基本尺寸外径d(mm)最小壁厚 tmin(mm)每节桩长度 l(m)PCPHC7891011121314153007070○○○○○4009595○○○○○○○500100100○○○○○○○○○600110110○○○○○○○○○注：1、“○”代表长度 l 的适用范围，表 5.2.2-2 同。 2、直径 300mm 的桩，A 型、AB 型、B 型桩钢筋保护层厚度不应小于 30mm，直径 400mm 及以上的桩，钢筋保护层厚度不应小于 40mm。每节管桩均应明确标记其品种、规格、型号及长度，标记示例为：品种 P...
